Баня с мансардой: выбираем проекты для строительства своими руками. Баня из бруса с мансардой: специфика проекта Русская баня с мансардой

Дом-баня из бревна с мансардой – привлекательное в плане своей эргономичности, экономичности и функциональности решение. К примеру, на нижнем ярусе такого строения можно безо всяких проблем обустроить комнату отдыха, парилку, помывочную, санузел и подсобное помещение, а верхний отвести для полноценного временного или даже постоянного проживания.

Далее вам предлагается ознакомиться с наиболее удачными и популярными готовыми проектами рассматриваемого строения, а также изучить ключевые сведения в отношении проектирования его основных конструктивных элементов.

При желании данный проект можно приспособить и под постройки с более скромными габаритами, к примеру, 3х3, 4х4, 5х5 и т.п.

Универсальный вариант, для размещения которого хватит места даже на довольно скромном по площади участке. В закрытой веранде можно оборудовать прихожую с лестницей на мансардный этаж. Это позволяет изолировать ярусы строения, что весьма удобно.

Если дом планируется использовать для проживания, высоту первого этажа рекомендуется увеличить до 250 см – так будет комфортнее. По желанию владельца, комната отдыха может быть выполнена в круглом бревне – выглядит весьма привлекательно и не требует последующей обшивки вагонкой, но несколько удорожает стоимость проекта, т.к. требования к эстетическим качествам бревен существенно увеличиваются.

На следующих чертежах представлены варианты планировки первого этажа, мансардного этажа, а также фронтальный вид строения.

Примечание! На чертежах в качестве примера указаны размерные сетки для строения 6х6 м. Застройщик может самостоятельно пропорционально изменить габариты каждого помещения до получения подходящей площади либо исключить ненужные ему комнаты.

Прекрасный вариант для небольшого участка. Строение одновременно характеризуется компактностью и функциональностью.

Полезный совет! Чтобы мансарда была более просторной, строение рекомендуется укомплектовать двускатной крышей.

Перегородки в подобном строении возводятся по стандартной каркасной технологии. Для обшивки применяется высококачественная вагонка.

На следующих изображениях вы можете видеть примерный план первого и мансардного этажей такой бани. На первом ярусе разместились тамбур, предбанник, парилка, моечная комната, комната отдыха и просторная гостиная. Из последней лестница ведет на мансардный этаж, где жильцов дома ждет еще одна комната отдыха и бильярдная (при желании можно заменить любым другим помещением). Для большего удобства планировка дома включает веранду.

Примерный план первого и мансардного этажей такой бани

В этом проекте веранда отсутствует, зато есть балкон. Крышу по-прежнему рекомендуется делать двухскатной, можно ломаной или даже вальмовой. Межкомнатные перегородки лучше всего обустраивать в соответствии с каркасно-щитовой технологией.

На первом этаже размещены тамбур, парная с сопутствующими помещениями и комната отдыха, на мансардном – еще одна комната отдыха, спальня и балкон.

Предложенный проект при желании можно приспособить для постоянного проживания, обустроив кухню, к примеру, вместо тамбура на первом этаже или в другом подходящем месте. Доступного пространства вполне хватит для небольшой семьи из 2-3 человек.

Компактный и аккуратный дом-баня с бассейном. В целом предназначен для отдыха, но при желании без особых проблем переоборудуется под строение, пригодное для постоянного проживания маленькой семьи.

На первом этаже можно прекрасно отдохнуть в парной. Дополнительно к услугам посетителей: бассейн, санузел, душ и, разумеется, комната отдыха. На мансардном этаже предлагается оборудовать 2 спальни и небольшой холл.

Полноценный вместительный коттедж с очень интересной и несколько сложной архитектурой фасадов. В таком доме можно жить в течение всего года.

На первом этаже присутствуют следующие помещения:

• гараж-пристройка, рассчитанный на один автомобиль;
• баня со всеми сопутствующими помещениями;
• тамбур и топочная;
• кухня;
• санузел;
• гостиная;
• веранды.

На мансардном этаже владельцем ждет 2 спальни и такое же количество санузлов, просторный холл, гардеробные и балконы. По желанию владельца может быть обустроен цокольный этаж, состоящий преимущественно из технических помещений. Его оптимальная планировка также приведена в составе проекта.

Вам были предложены наиболее популярные и рациональные проекты – от компактного домика с парилкой до полноценного коттеджа, пригодного для постоянного проживания. При желании можете брать эти проекты за основу, меняя приведенные размеры, расположение помещений или даже комбинируя разные идеи на свое усмотрение.

Содержание статьи

1. Порядок самостоятельного проектирования бани
2. Проектирование банной печи
3. Особенности
4. Проект
5. Материалы
6. Зонирование помещения
7. Что нужно учесть при планировании мансарды
8. Самые популярные размеры бань с мансардой
9. Разновидности крыш, которые используют для строительства бань с мансардой
10. Особенности
11. Материалы для строительства
12. Проекты
13. Зоны
14. Коммуникации
15. Выбор материала
16. Преимущества и недостатки бани с мансардой
17. Баня с мансардой: особенности проектов и планировки
18. Видео описание

Порядок самостоятельного проектирования бани

Выбор места для строительства

Прежде чем приступать к подготовке проекта, закупке необходимых материалов и непосредственно строительным работам, нужно выбрать подходящее место для возведения такой интересной и функциональной постройки как дом-баня с мансардой.

Если участок уже приобретен или получен иным способом и выбирать особо не приходится, сразу переходим к изучению информации в отношении требований СНиП, противопожарной безопасности и другой нормативной документации.

Если же есть, «где разгуляться», углубимся в изучение вопроса более серьезно. Прежде всего, дом-баню нужно строить там, где им будет удобно пользоваться, ведь предполагается, что здесь люди будут не просто париться, а и жить, притом не исключено, что в течение длительного времени. Наряду с этим, все должно быть спланировано так, чтобы «хочу» и «могу» хозяина органично объединялись в единую картину.

Выбирая место расположения будущей постройки, нужно принимать во внимание ряд важных особенностей, таких как: рельеф участка, противопожарные и ключевые санитарные требования, нюансы размещения других строений на территории и т.д.

Лучшее место для дома-бани – берег какого-нибудь красивого и чистого природного водоема. Если такой возможности нет, не расстраивайтесь – никто не помешает вам в будущем самостоятельно построить отличный бассейн.

В целях удобства и экономии, баню рекомендуется строить на возвышенности – это даст возможность обустройства канализации, стоки по которой будут отводиться естественным способом при помощи имеющегося уклона, что позволит дополнительно сэкономить.

Что касается требований соответствующей нормативной документации (СНиП), между баней и другими объектами на участке должны быть выдержаны нижеприведенные расстояния:

• от другого жилого дома в случае его наличия – от 3 м;
• от строений, предназначенных для содержания домашней птицы и скота – не менее 4 м;
• от прочих построек – от 1 м;
• от кустарников – 1 м;
• от средних по высоте деревьев – не менее 2 м (имеется ввиду расстояние до стволов);
• от высоких деревьев – от 4 м.

Проектирование фундамента

Работы по обустройству фундамента выполняются в стандартном порядке. Информация по этому поводу приведена в следующей таблице.

Таблица. Порядок обустройства фундамента

Этап работы	Иллюстрация

Для использования в комплексе с домом-баней подходит несколько разновидностей фундаментов. При выборе конкретного варианта нужно учитывать ряд значимых показателей, в числе которых: уровень прохождения подземных вод, особенности грунта, габариты и вес готовой постройки и т.д. С особенностями существующих разновидностей опорных конструкций вам предлагается ознакомиться далее.

Таблица. Разновидности фундаментов для бани из бревна

Тип основания	Краткое описание	Иллюстрация
	Один из наиболее популярных вариантов. Преимущественно применяется в комплексе с небольшими строениями несложной конструкции.
	Применяется в случае возведения небольших строений на неглинистых либо суглинистых грунтах, при условии сравнительно глубокого залегания подземных вод. Основание обустраивается из монолитных бетонных либо кирпичных столбов. Опоры обязательно устанавливаются в углах будущей постройки и в местах соединения стен и перегородок. Для большей надежности, между основными столбами могут устанавливаться промежуточные опоры. Шаг обустройства столбов – до 200 см.
	Активно набирает популярность в частном строительстве. Подходит для ситуаций, когда дом-баня возводится на участке с высоким уровнем подземных вод и/или рыхлой земле. Винтовые свайные основания позволяют возводить разного рода постройки на сложных участках, к примеру, на склонах холмов. Свая представлена стальной трубой, один конец которой заострен, а другой оснащен наваренной лопастью, позволяющей более легко и быстро заглублять элемент в почву и обеспечивать его фиксацию.
	В основе – рассмотренный выше винтовой фундамент. Дополнительно выполняется обвязка свай при помощи деревянного бруса, швеллера либо двутавровой балки. Подобное упрочнение позволяет возводить разного рода постройки даже на участках с торфяниками и плывунами.

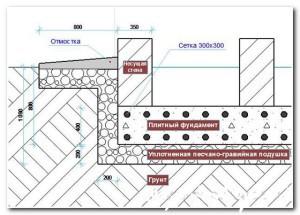

	Одновременно является наиболее надежным и универсальным основанием. Подходит для применения на участках с любым типом почвы и уровнем прохождения подземных вод. Конструкция представляет собой монолитную бетонную плиту с армированием.

Проектирование сруба

Бревно – доступный, простой в обработке и укладке материал. Наряду с этим, успешное возведение бревенчатого сруба будет по-настоящему удачным, экономным и грамотным исключительно при условии соблюдения всех тонкостей данного мероприятия. К укладке сруба переходят после полного набора фундаментом необходимой прочности. В среднем на это требуется 1 месяц.

Прежде всего, нужно выбрать подходящий материал для строительства. К примеру, сосна характеризуется высокими теплоизоляционными свойствами, ель практически не гниет, а пихта стойко переносит контакты с грибками и в целом характеризуется очень высокими прочностными показателями. В отношении конкретного материала владельцу предстоит сделать выбор самостоятельно, учитывая климатические особенности места его проживания, ключевые требования к постройке, личные предпочтения и доступный бюджет.

Выбирая бревно, внимательно изучите состояние его торца. Важно, чтобы срез не имел пятен, сам материал был твердым, а оттенок сердцевины – максимально ровным и немного темнее оставшегося круга. Сучьев должно быть как можно меньше. Наличие зазоров является прямым противопоказанием к использованию такой древесины – она начала гнить, и качественный сруб из нее не сделать.

Приобретенные и доставленные на участок бревна очищаются от коры, если этого не было сделано продавцом/заготовщиком. Для укладки первого венца выбираются наиболее мощные бревна. Отличный вариант – лиственница.

Важно! Лиственница является очень прочным материалом, но подходит исключительно для возведения 1-го и 2-го венцов, т.к. при нагревании данная древесина выделяет неприятный запах.

Основная часть сруба традиционно возводится из сосны, пихты либо ели. С проектированием стен никаких проблем обычно не возникает – главными параметрами данных элементов является ширина, высота и толщина, изначально закладываемые в проектную документацию и определяемые преимущественно предпочтениями владельца и габаритами строительной площадки. Гораздо более важным моментом является соединение бревен в венцах, т.е. метод врубки. С наиболее популярными способами вы можете ознакомиться в следующей таблице.

Таблица. Способы соединения бревен в венцах

Методы врубки	Краткое описание	Иллюстрации
«В угол» и «с остатком»	Применение данных методов способствует существенному повышению устойчивости и прочности готового строения, а также повышению его теплоизоляционных свойств, однако итоговый расход строительного материала увеличивается по сравнению с другими существующими способами. При строительстве дома-бани с применением этих методов рубки, чашу лучше располагать вниз – так сруб будет дополнительно защищен от проникновения влаги.
«В обло»	Если врубка «в обло» будет осуществляться с размещением чаши вверх, кровельные свесы необходимо удлинить, а саму конструкцию сделать максимально качественной. Для дополнительного упрочнения строения, бревна укрепляются посредством использования прямого шипа. Готовые углы обшиваются досками, что обеспечивает их защиту от гниения.
	Сравнительно сложный способ, требующий наличия у исполнителя соответствующего опыта и мастерства. При использовании этого метода, выполняется дополнительная теплоизоляция углов. Традиционный вариант – закрытие утеплителем и обшивка досками. «Лапа» оснащается потайным шипом. Его длина должна соответствовать примерно 1/3 ширины лапы. Благодаря такому дополнению, соединение не будет «елозить».

Наличие мансардного этажа предполагает обустройство двускатной либо более сложной конструкции кровли, к примеру, специальной мансардной или даже вальмовой. Наиболее часто в самостоятельном строительстве применяются именно двускатные кровли, обустраиваемые на основе висячих стропил. Один конец такой стропилы опирается на балку перекрытия или внешнюю стену. Шаг установки стропил – до 1,2 м.

Для скрепления отдельных элементов применяется специальная проволока (дополнительно в местах верхнего стыка стропила могут соединяться брусом/планкой) либо просто гвозди, в случае если стропильная система обустраивается из досок. Для изготовления поддерживающих элементов также можно использовать доски, толщина которых может варьироваться в пределах 4-18 см в зависимости от предполагаемой нагрузки. Дополнительно стропила скрепляются с каждого ската по диагонали при помощи 3-4-сантиметровых досок.

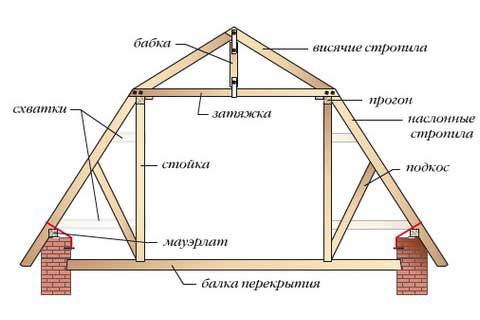

В качестве примера приводятся чертежи мансардной крыши с указанием оптимальной конфигурации и размеров:

В качестве финишного кровельного материала можно использовать ондулин, мягкую либо металлическую черепицу, а также другие варианты покрытия на усмотрение владельца.

Стандартный порядок обустройства стропильной системы приведен в следующей таблице.

Таблица. Монтаж стропильной системы

Этап работы	Иллюстрации

Цены на ондулин

Проектирование утепления

Дом-баня по умолчанию подлежит качественной теплоизоляции, начальным этапом которой является конопатка. Первичная конопатка выполняется еще в процессе возведения сруба посредством укладки межвенцового утеплителя (обычно это джут или мох):

Финишная конопатка осуществляется после усадки постройки – в среднем спустя полгода после завершения строительства.

Конопатка осуществляется по периметру стен. Каждый паз последовательно заполняется выбранным материалом снизу вверх. Существует 2 основных метода конопатки. Информация о каждом из них приведена в следующей таблице.

Таблица. Способы конопатки

Способ	Иллюстрация	Краткое описание
		Прядь уплотнителя приставляется к пазу, после чего основательно вдавливается и уплотняется. Из пакли скручивается валик, который вставляется в паз и тщательно вбивается.
		Подходит для заделки широких щелей. Сначала пакля формуется в пряди, которые собираются в клубок. Полученные петли забиваются в пазы. Данный метод позволяет эффективно подбирать толщину материала в соответствии с габаритами паза.

Теплоизоляция полов, кровельных скатов, внутренних перегородок и потолков традиционно выполняется с применением негорючего минераловатного утеплителя. Стандартно используются плиты размерами 0,6х1 м – этот вариант наиболее удобен. При необходимости плиты/рулон можно самостоятельно нарезать на элементы нужного размера. Рекомендованная толщина теплоизоляционного слоя – 150 мм. При таком утеплении баня не промерзнет даже в наиболее суровые морозы.

Схемы утепления разных элементов строения представлены в следующей таблице.

Таблица. Схемы утепления

Утепляемый элемент	Схема

В комплексе с теплоизоляцией применяются гидро- и пароизоляционные материалы. Особенности их обустройства в каждом случае представлены на вышеприведенных схемах.

Цены на минеральную вату

минеральная вата

Обрешетка является одним из главных конструктивных элементов кровли – без нее попросту невозможно осуществить настил финишного покрытия. Элементы обрешетки размещаются на стропилах. Тип конструкции определяется, во-первых, параметрами кровли, во-вторых, свойствами выбранного финишного материала.

Традиционно для обустройства обрешетки применяется брус, доска либо тес. Материал может укладываться вплотную либо с зазорами, в зависимости от характеристик выбранного финишного покрытия. Обычно сначала на стропила укладываются бруски, а после осуществляется дощатый настил.

Шаг обрешетки выбирается в соответствии с особенностями финишного материала. К примеру, обрешетка для обычной металлочерепицы прибивается к основанию с 35-сантиметровым шагом. К обрешетке крепятся рейки контробрешетки, а уже к ней – финишный материал. Благодаря контробрешетке, монтируемой вдоль стропил, обеспечивается требуемый вентиляционный зазор. Также рейки контробрешетки прижимают нижеуложенный защитный пленочный материал.

Проектирование кровельного покрытия

Работа по обустройству финишного кровельного материала стандартно выполняется в нижеприведенной последовательности:

• осуществляется замер площади покрытия и определяется нужное количество материала;
• выполняется монтаж финишного покрытия в соответствии с технологией;
• устанавливаются фасонные элементы;
• выполняются необходимые отделочные работы в отношении карнизных свесов;
• монтируются снегодержатели;
• устанавливаются окна мансардного этажа.

Современный рынок предлагает огромнейший ассортимент финишных кровельных материалов. Информация об отделке, наиболее часто применяющейся при обустройстве дома-бани, приведена в следующей таблице.

Таблица. Кровельные материалы

Материал	Краткое описание	Иллюстрация
	Материал изготовлен в виде гибких волнистых листов. В основе – целлюлозные волокна и пропитка, традиционно выполняемая при помощи битума. Ключевым преимуществом материала является сравнительно доступная стоимость.
	Листовой материал на основе стали. Благодаря сложной рельефной поверхности обеспечивается высокая поперечная жесткость листов и, следовательно, отличные показатели несущей способности.
	Долговечный материал с прекрасными эстетическими свойствами. Главный недостаток покрытия заключается в том, что во время дождя он создает достаточно ощутимый шум, более сильный по сравнению с другими популярными кровельными покрытиями.
	Материал характеризуется высокими показателями прочности, пластичности и деформационной устойчивости.

Проектирование пола

Порядок обустройства пола остается стандартным во всех ситуациях и включает нижеперечисленные этапы:

• обустройство чернового пола;
• монтаж гидро-, тепло- и пароизоляционных материалов;
• укладку чистового настила;
• отделку финишным материалом на усмотрение владельца.

Пирог пола имеет следующий вид:

Наряду с этим, порядок обустройства пола непосредственно в бане имеет ряд важных отличий, каждое из которых необходимо обязательно учитывать еще на стадии составления проекта.

К работе по настилу пола приступают после обустройства дренажа и завершения строительства фундамента банной печи. Важно, чтобы поддувало печи-каменки располагалось ниже уровня пола парилки – так будет обеспечена необходимая вентиляция подпольного пространства. Пол в парилке делается более высоким, чем в моечной – в среднем на 15 см. В свою очередь, пол в моечной должен быть примерно на 3 см ниже, чем пол в раздевалке.

Обустройство полов в предбаннике и парилке выполняется с соблюдением уклона в направлении стока – так будет обеспечено более эффективное отведение воды. Для обустройства конструкции традиционно используются доски с минимальной склонностью гниения. Доски укладываются с зазором.

Для настила применяется обрезная либо шпунтованная доска. Крепление досок осуществляется к предварительно смонтированным и пропитанным антисептиком лагам. Непосредственно лаги устанавливаются на кирпичные столбики или другие опоры, предусмотренные конкретным проектом.

Цены на шпунтованные доски

шпунтованная доска

Отверстие для слива воды оснащается сифоном. Благодаря этому элементу будет исключена вероятность появления сквозняков в парилке и предотвращено проникновение неприятных запахов в помещение.

Наиболее популярные варианты конструкции пола в парной представлены на следующих изображениях:

В некоторых случаях застройщики отдают предпочтение протекающей конструкции пола, представленной на следующем изображении:

При обустройстве такого пола жесткое крепление досок не выполняется, что позволяет при необходимости выносить их из помещения для просушки. Между лагами и досками обязательно обустраиваются резиновые прокладки.

Важно! Влажность древесины, используемой для настила пола в бане, не должна превышать 12%, в противном случае спустя непродолжительное время после начала эксплуатации помещения по назначению в полу образуются щели.

Потолок любого помещения, будь-то непосредственно парилка или любая другая комната возводящегося дома-бани, представляет собой многослойную конструкцию. Состав такого «пирога» показан на следующем изображении:

Стандартная высота потолков в жилых помещениях – 2,5-2,7 м, на мансардном этаже – порядка 2,2 м. В целом эти значения могут регулироваться владельцем на свое усмотрение.

Отдельного рассмотрения заслуживают особенности обустройства потолка в парилке. Его высота в данном помещении редко делается более 2-2,1 м – это оптимальный вариант, обеспечивающий нормальные показатели энергоэффективности эксплуатации парной и необходимый комфорт ее посетителей.

Главными элементами потолка в парной являются балки и нашивки. Дополнительно при создании данной конструкции монтируется настил (также известный как накат), обустройство которого осуществляется с укладкой теплоизоляционного материала.

Потолочные балки традиционно делаются из хвойного бруса. Обычно балки врубаются либо в верхний венец, либо в верхнюю обвязку основного строения. Балки, располагающиеся рядом с дымоходом, в целях противопожарной безопасности разделяются от упомянутой конструкции при помощи кирпичей.

Для подшивки потолка обычно используется строганая доска толщиной 20-30 мм. Толщина теплоизоляционного слоя подбирается с учетом климатических особенностей региона и характеристик строения, и может варьироваться от 50 до 200 мм.

Важно! Любые деревянные элементы перед обустройством обязательно обрабатываются антисептической пропиткой.

Проектирование стен

Конструкция стен дома-бани может быть однослойной либо многослойной. Вне зависимости от материала изготовления перегородок, готовые стены должны обеспечивать достаточные показатели теплоизоляции и герметичности помещения, гарантируя, при этом, требуемый воздухообмен и исключая чрезмерные теплопотери.

Состав стандартного «пирога» наружных стен и внутренних перегородок показан на следующих изображениях:

Внутренняя обшивка банных стен традиционно выполняется с использованием вагонки, изготовленной из хвойных пород древесины.

Непосредственно строительство бревенчатых стен осуществляется с применением круглых бревен диаметром 20-24 см. Элементы укладываются венцами. В целях повышения теплоизоляционных характеристик строения, бревенчатые стены нередко обшиваются строганой доской. Допускается как одно-, так и двухсторонняя обшивка. Также внутренние перегородки зачастую возводятся в соответствии с каркасной или каркасно-щитовой технологией:

Важно! К отделочным работам разрешается приступать исключительно после осадки строения. В противном случае облицовка может испортиться.

Проектирование водоснабжения и канализации

Оптимальный вариант водоснабжения бани – из колодца. Схема обустройства такой системы показана на следующем изображении:

Также весьма эффективным является вариант водоснабжения из скважины, представленный на следующих изображениях:

Проект водоснабжения санузла/моечной имеет следующий вид:

Простейший вариант отведения канализационных стоков – в дренажный колодец:

Видео – Как сделать отстойник

Проектирование парилки

Если выбор габаритов и сопутствующих характеристик других помещений дома-бани остается преимущественно на усмотрение владельца, то проектирование парилки должно быть выполнено с соблюдением ряда важных правил и рекомендаций.

Прежде всего, подумайте, сколько людей одновременно будет пользоваться проектируемой парилкой. На основании этого показателя вы сможете определить оптимальную площадь помещений, руководствуясь положениями следующей таблицы.

Традиционно парилка состоит из 3 основных функциональных помещений. Вариант стандартной планировки небольшой бани 4х4 показан на изображении:

Информация в отношении каждого помещения приведена в следующей таблице.

Таблица. Помещения парной

Иллюстрация	Помещение	Описание
		Здесь люди переодеваются, хранят дрова, веники и прочие принадлежности. Нередко в предбаннике устанавливают кресла и стол, оборудуя его под комнату отдыха. При наличии достаточного свободного пространства, предбанник можно укомплектовать музыкальной аппаратурой и телевизором. Минимально допустимая площадь предбанника – от 1,3 м2 на посетителя. Дополнительно к минимальным габаритам добавляется пространство, занимаемое различными предметами обстановки. Для большего удобства эксплуатации, предбанник рекомендуется оборудовать регулируемым окном. Дверь, разграничивающая парилку и предбанник, должна открываться в сторону последнего.
		Предназначение помещения становится понятным из его названия. Как правило, в моечную подводится и холодная, и горячая вода. Для нагрева воды может применяться электрический бойлер, банная печь либо другие доступные методы. Размер моечной должен быть таким, чтобы на каждого посетителя приходилось не менее 1-1,2 м2 свободного пространства. Помещение можно оборудовать простым поддоном для обливания, полноценной душевой кабиной или даже ванной. Эти моменты остаются на усмотрение владельцев. Если дом-баню планируется использовать для проживания, в моечной же можно установить стиральную машину.
		Размеры данного помещения зависят от множества сопутствующих показателей, в числе которых: - габариты печного агрегата; - расстояние между печью и ближайшими объектами; - планируемое количество посетителей; - количество устанавливаемых полок и т.д. В соответствии с актуальными нормативными положениями, на каждого посетителя парной должно приходиться не менее 1 м2 свободного пространства, если человек пребывает в положении сидя. В этот 1 м2 не входит место, занимаемое печью, ширина проходов, различные противопожарные промежутки и т.д.

• для лежания: ширина – 0,9-1 м, длина – 1,8-2 м;
• для сидения – ширина: 0,4-0,5 м, длина – по размерам парилки.

Нижняя полка обычно делается наиболее узкой. Проект должен быть составлен так, чтобы между потолком и верхней полкой оставалось не менее 1 м свободного пространства. Непосредственно между полками выдерживается 35-50-сантиметровый промежуток. В целом же приведенные габариты могут меняться владельцем на свое усмотрение. Главное, чтобы ему в результате было удобно пользоваться полками, и при этом соблюдались элементарные требования техники безопасности.

Что касается освещения, приборы должны быть, во-первых, рассчитанными на использование в подобных условиях эксплуатации, во-вторых, установленными на таком уровне, чтобы свет не «бил в глаза» посетителям.

В целом же габариты парилки могут быть самыми разнообразными. Наиболее популярные варианты приведены в следующей таблице.

Таблица. Варианты планировки парилки

Размеры, м	Иллюстрация
3х4
3х5
3х6
4х4
4х5
4х6
5х6
6х6

Проектирование банной печи

Традиционный вариант – печь-каменка. По желанию владелец может как приобрести готовый вариант, так и сделать простую печь собственными руками, выбрав одну из соответствующих инструкций. Несколько наиболее популярных вариантов банных печей приведены на следующих изображениях:

Печь-каменка обустраивается на собственном фундаменте глубиной до 0,5 м по отношению к полу бани. Фундамент, как правило, сооружается из бутового камня и бетона. Сверху застывшего основания укладывается гидроизоляция и ряд кирпичей, после чего устанавливается/выкладывается непосредственно печь.

На пол перед печью обязательно укладывается лист материала, не поддерживающего горение. Обычно это 1-сантиметровый стальной лист. Все возгораемые предметы должны быть отдалены от греющихся элементов печки минимум на 30-50 см.

Проектирование электропроводки

Обустройство электропроводки – крайне важное и ответственное мероприятие, требующее квалифицированного подхода. Ключевые требования в отношении правил обустройства электропроводки в бане продемонстрированы на следующем изображении:

Важно понимать, что деревянные дома являются наиболее уязвимыми при укладке электропроводки, т.к. древесина легко воспламеняется и поддерживает горение. Ввиду этого, прокладка кабелей и установка всех сопутствующих элементов должна выполняться с соблюдением ряда важных правил.

Во-первых, питающее напряжение проводится исключительно через устройства защитного отключения и автоматические выключатели. Для обустройства проводки лучше всего использовать медный кабель 3х2,5 в специальной оболочке, препятствующей распространению горения.

Во-вторых, установка щитка, распределительных коробок и выключателей осуществляется строго в предбаннике.

В-третьих, должны соблюдаться правила прокладки проводов сквозь стены: отверстие сверлится непосредственно в центре бревна, после чего туда вставляется полудюймовая труба, изготовленная из стали.

Непосредственно проводка в парилке прокладывается в гофрированных трубках. Также для этого подходят специальные негорючие трубы из пластика и металла.

В деревянной парильне проводка делается строго открытой, лучше через чердак. Электропровода соединяются исключительно клеммами. Скручивать их запрещается. Применение виниловой и резиновой оплетки недопустимо.

Осветительные приборы должны быть выполнены в металлическом корпусе. Разрешенный материал изготовления плафона – стекло.

Трансформатор 220 Вт, соединяемый с питающим напряжением, устанавливается строго в сухом помещении. В моечную и непосредственно парное помещение допускается проведение через стену исключительно 12 Вт (либо 42 Вт, в случае использования 36-вольтных лампочек). Установка каких-либо розеток в упомянутых комнатах недопустима.

Нагревательный бак подключается строго по индивидуальному проводу, стиральная машина – тоже. Если запланировано подключение стиральной машинки в розетку, установка этой единицы бытовой техники должна выполняться исключительно в сухой комнате.

Вокруг строения прокладывается заземляющий контур. Щиток укомплектовывается УЗО.

Вы ознакомились с наиболее популярными готовыми проектами домов-бань с мансардным этажом, а также получили представление о ключевых этапах самостоятельного составления проекта с необходимыми сопутствующими рекомендациями. Руководствуясь приведенной информацией, вы сможете грамотно спроектировать дом-баню с мансардой собственными силами. Даже если в итоге вы не решитесь браться за проведение такого мероприятия, знания, полученные в ходе данного урока, помогут вам проконтролировать работу сторонних проектировщиков.

Видео – Дом баня с мансардой из бревна проекты

Несмотря на то, что красивые проекты бань с мансардой в изобилии представлены в свободном доступе, большинству домовладельцев все же хочется иметь уникальный дизайн своей постройки. Желаемый проект можно заказать в специализированной фирме или составить самостоятельно. Но для этого следует учесть множество факторов, начиная от материала, из которого будет строиться сооружение, и заканчивая зонированием.

Особенности

Баня с мансардой – решение относительно новое, которое только недавно получило признание. Использование мансардного пространства открывает много возможностей:

• можно оборудовать комнату отдыха;
• отвести место под бильярдную;
• соорудить тренажерный зал;
• оставить чердак для хранения мелочей: полотенец, банных веников и подобного.

Однако лучше всего мансарду превращать именно в комнату, в которой будет приятно провести время. Организация пространства над баней имеет множество преимуществ:

• Так можно сэкономить пространство, рационально используя все имеющиеся квадратные метры.
• Большая баня с такой надстройкой, например, площадью 8 на 9 м, может использоваться как полноценный гостевой дом, что решит проблему размещения большого количества друзей или родственников.
• Мансарду можно переделать под веранду, полностью застеклив торцевые стены, или можно дополнить ее террасой, если сделать выход на открытый балкон. Такие видовые решения никого не оставят равнодушным.
• Бани с мансардными этажами выглядят намного привлекательнее невысоких одноэтажных строений. Они лучше вписываются в любую окружающую обстановку.

При использовании пространства под крышей становится возможным сэкономить на его отоплении. Если все правильно рассчитать, то мансардный этаж будет топиться от банной печи и на нем всегда будет комфортная температура. Если же баня используется только в летний период, то можно использовать мансарду летом как жилую комнату. Еще одно решение – оборудовать на ней летнюю кухню с красивым видом на окружающую природу.

Проект

На сегодняшний день востребованы немаленькие конструкции бань с мансардой:

• 5х5 м;
• 5х6 м;
• 6х4 м;
• 6х6 м;
• 6х7 м;
• 6х8 м;
• 6х9 м.

Стоит рассмотреть некоторые чертежи, чтобы понимать, как именно строится план бани с мансардой и на чем концентрируют внимание профессиональные архитекторы.

• Баня с мансардой размером 6 на 4 м имеет все необходимые отсеки на первом этаже. Здесь есть и парная, и моечная, и комната отдыха, и даже терраса. Небольшая мансардная может быть переделана под что угодно, однако оптимальнее всего сделать там или дополнительную спальню, или бильярдную. Так после банных процедур вы сможете приятно провести время. Обратите внимание, что данный проект не рассчитан на то, что на мансарде будут жить постоянно (даже гости), поскольку планировка этой бани размером 4х6 м не предусматривает наличие туалета.

• Баня с мансардой размерами 5 на 7 м имеет полноценный санузел. Учтите, что строение с мансардой все равно считается одноэтажным, а мансардный этаж на плане так называется мансардой, а не вторым этажом. Второй этаж имеет небольшую площадь из-за того, что баня покрыта двускатной кровлей, под которой почти не остается пространства для сооружения полноценной комнаты.

• Проект этой бани площадью 6х5 м не предусматривает большого пространства под банные процедуры. Он больше всех подходит для сооружения жилого дома. Так, крыша здесь мансардная, освобождающая максимум места под комнаты, поэтому их под крышей целых две. Помимо этого, имеется большая комната отдыха на первом этаже, часть которой может быть отдано под кухню.

Материалы

Вообще, бани можно строить из совершенно разных материалов: бруса или оцилиндрованного бревна, газобетона, кирпича, СИП-панелей – словом, почти из чего угодно. Совсем другое дело – мансардная надстройка. Ее из чего угодно не сделаешь, и этому есть вполне простое объяснение: фундамент может не выдержать и просесть под весом сооружения.

Именно поэтому важно изначально в плане указать на желание надстроить мансарду. Так можно будет все рассчитать, чтобы фундамент выдержал и не просел, а стены не пошли трещинами.

Если же вы решили сооружать мансарду только после того, как баня уже была построена, настоятельно рекомендуется присмотреться к облегченным материалам: каркасным панелям, газо- или пеноблокам. По весу они значительно меньше, а со своими обязанностями справятся ничуть ни хуже, тем более что основную защитную функцию все равно будет выполнять кровля.

Бывает так, что владельцы участка строят баню с мансардой из соображений экономии, но в то же время не хотят отказываться от качественной постройки. В таком случае сам первый этаж можно возвести из качественного бревна, а для мансардного оставить вариант попроще, например, клееный сруб. Поскольку второй этаж не подвергается таким же колоссальным нагрузкам, можно не беспокоиться, что такие деревянные стены загниют или растрескаются.

Важно уделить внимание и утеплительным материалам, а также конопатке всего строения, если оно сделано из сруба.

Дерево

Лучшим материалом для строительства бань, неважно, какой этажности, по праву считается дерево. Еще с давних пор наши предки использовали именно это сырье, поскольку оно обладает множеством положительных черт:

• Обладает стойкостью к перепадам температур. Специально отобранная древесина, уложенная должным образом, способна лучше других материалов сопротивляться перепадам температур, без которых не обойтись в парной.
• Оказывает благоприятное влияние на организм человека. Испарения эфирных масел из некоторых пород дерева действуют на психологический фон человека успокаивающе, а также ведут к естественному очищению дыхательных путей.
• Дерево хорошо сохраняет тепло. Деревянные постройки долго не остынут, благодаря чему в бане можно будет париться дольше. К тому же тепло получается влажным и комфортным, жар не жесткий.
• Дерево относится к экологически чистым материалам, что априори говорит в его пользу.
• Как правило, деревянные конструкции прекрасно выдерживают вес надстроек, особенно если они были возведены из высококачественной древесины. Это означает, что для деревянной бани мансарду можно построить и немного позже начала ее эксплуатации.

Самым большим минусом деревянных бань с мансардой является их дороговизна, однако за счет выбора альтернативного материала для мансарды можно сэкономить значительные средства. Также дерево пожароопасное, поэтому нужно подумать о возможной эвакуации с мансардного этажа.

Кирпич

Кирпич, в отличие от дерева, не горит, но этим его положительные качества не ограничиваются:

• Как и деревянные бани, кирпичные служат очень долго. Срок их эксплуатации, если постройка выполнена из качественного сырья с применением всех правил, превышает 50 лет.
• Кирпич относится к экологически чистым материалам. При его изготовлении применяются только натуральные вещества.
• Говоря объективно, из бруса практически невозможно построить баню сложной замысловатой формы. Другое дело – кирпич. При использовании этого материала получается построить сколь угодно затейливое сооружение, при этом теплоизолирующие характеристики стен не страдают, так как стыки все равно останутся полностью герметичными.

Кирпичные бани имеют и ряд недочетов:

• Отопление такой бани намного более энергоемкое. Кирпич разогревается намного медленнее, чем дерево, но остывает в несколько раз быстрее.
• Необходимо будет предусмотреть хорошую гидроизоляцию, так как кирпич быстро отсыревает под воздействием влажного воздуха.
• Кирпич стоит немало, так что нужно готовить приличные деньги на сооружение кирпичной постройки с мансардным этажом.

Бани с мансардой, полностью выполненные из кирпича, нужно полностью планировать. Кирпич – достаточно тяжелый материал, и основание под ним может попросту не выдержать веса конструкции с надстройкой.

Есть ряд материалов, с помощью которых можно выполнить мансарду, при этом не сильно увеличив вес всего банного здания.

Газовые и пеноблоки

Пеноблоки или газобетон – плохое решение для строительства самой бани. Это связано с тем, что под воздействием влаги материалы быстро распадаются, следовательно, такие стены долго не простоят. Что же касается мансардного этажа, воздух на котором намного суше, то блоки – отличная идея. Благодаря своим положительным качествам они прекрасно подойдут для того, чтобы выложить ими мансарду.

Преимущества:

• Блочный материал намного дешевле, чем кирпич или дерево. К тому же строительство из него – достаточно простой процесс, так что много денег на оплату труда рабочих не потребуется.
• Благодаря легкости блоков строительство вообще может выполняться в одиночку. Та же самая легкость играет на руку и в случае с излишней нагрузкой. Благодаря блочному мансардному этажу ее не возникнет.

• И газобетонные, и пеноблоки устойчивы к огню. Они не горят, поэтому пожаробезопасны.
• Хоть блоки и нельзя назвать экологически чистым материалом, он не влияет пагубным образом на атмосферу. Благодаря синтетическому происхождению, блоки не подвергаются нападкам грызунов или насекомых, в них не заводятся плесневые грибы.
• Блоки крупногабаритные. За счет этого все работы производятся в максимально сжатые сроки. Их легко распилить, придавая им нужную форму, из-за чего работы еще больше упрощаются.
• Хоть перепадов температур материал и «боится», однако высокие температурные режимы он переносит хорошо, не растрескиваясь и не деформируясь.

Минусов у блочного материала хоть отбавляй. Именно поэтому он используется для строительства бань достаточно редко. Как было сказано выше, блоки не переносят температурных перепадов. Сам по себе этот материал легко выпускает тепло, поэтому потребуется качественная теплоизоляция, а это сильно повышает затраты на строительство. Однако в случаях, если блоки используются для мансарды, эти недостатки не столь важны.

Каркас

Сборка каркаса для последующей облицовки недорогими панелями – решение не новое. Строители в основном положительно высказываются об этом способе, так как здесь сильно упрощается сам процесс строительства. Не приходится прикладывать каких-то особых усилий, как в случае с деревом или кирпичом. Каркасное строительство подходит как для всей бани, так и только для мансардного этажа. Материал хорошо держит тепло: его показатели не уступают деревянным аналогам. Однако имеются и свои нюансы.

Сама по себе каркасная баня без отделки выглядит не особенно привлекательно, поэтому потребуются немалые вложения в ее отделку как снаружи, так и внутри. К тому же для зимнего использования нужно хорошо утеплить каркасные стены, а это тоже влетит в копеечку.

Не каждый материал здесь подойдет: важно, чтобы он был огнеупорным, иначе каркас легко вспыхнет при малейшем воздействии открытого пламени, так как материалы для каркаса не относятся к огнеустойчивым.

Так, по цене особой разницы нет, когда занимаются строительством каркасной бани или бревенчатой. Зато наблюдаются сильные различия по весу. Каркасная конструкция весит в 5-6 раз меньше, следовательно, и нагрузка на фундамент почти отсутствует. Если надстроить каркасный мансардный этаж над уже имеющейся баней, фундаменту это не повредит. На утеплении здесь тоже получится сэкономить, поскольку основную теплоизолирующую функцию будет нести крыша.

СИП-панели

Возводить конструкции из СИП-панелей начали в Канаде, и поскольку в этой стране климат, близкий к нашему, то российские компании быстро технологию переняли.

Построить баню с мансардой из СИП-панелей можно в рекордно быстрые сроки, при этом они будут иметь массу достоинств, среди которых:

• Малый вес готовых построек позволяет возводить их на облегченных фундаментах, к примеру, ленточном, который соорудить проще всего.
• Панели сами по себе уже имеют теплоизоляцию на довольно приличном уровне из-за входящих в их состав компонентов. Так, на мансардном этаже без дополнительного утепления можно обойтись.

• Правильное проведение монтажа гарантирует отсутствие сквозняков, сырости и холода в помещении за счет полной заделки всех швов.
• Что важно для бань, так это влагостойкость материала. Некоторые из СИП-панелей относятся к влагостойким образцам, однако не все, поэтому нужно обращать внимание на наличие соответствующей маркировки.
• Нельзя сказать, что панели легко воспламеняются. Однако они выполнены из древесины, поэтому применение элементарных мер пожарной безопасности обязательно.
• СИП-панели обладают хорошими звукоизоляционными качествами, что важно при возведении мансарды под жилую комнату, в частности, спальню. Так уличные звуки не будут проникать в помещение и вы сможете спокойно отдохнуть.

СИП-панели имеют ряд существенных недостатков, которые в основном сопряжены с их монтажом и финансовой составляющей. Произвести установку как следует самостоятельно не получится. Обязательно нужны будут помощники, а лучше – бригада профессионалов. Стоимость материала отнюдь не такая низкая, особенно если он высокого качества. Эстетически такие бани тоже выглядят не очень привлекательно, поэтому потребуются деньги на их отделку.

Зонирование помещения

Мансарду можно приспособить под любое помещение, а можно сочетать здесь сразу несколько зон. К самым востребованным вариантам относятся следующие:

• Комната отдыха. Зонирование предусматривает места для пассивного и активного отдыха. Здесь можно организовать бильярд, поставив по соседству удобные диваны или кресла, чтобы можно было удобно расположиться и просто расслабиться.

• Веранда+гостиная. Когда мансарду превращают в застекленную веранду, это всегда выигрышно, особенно когда баню окружает живописная местность. В такой атмосфере будет приятно выпить чай после парилки.

• Гостиная+кухня. Если пространство позволяет, то можно организовать здесь полноценное жилое место. Однако могут возникнуть затруднения с проведением коммуникаций, в частности, газа. Некоторые умельцы умудряются приспособить для кухонных нужд банную печь, но идти на такие крайности не стоит. Лучше просто организовать на мансарде столовую, расположив неподалеку диван-кровать для отдыха.

• Тренажерный зал. Если сделать на мансарде хорошую вентиляцию и поставить несколько тренажеров, то получится создать полноценную спортивную комнату. Поскольку внизу есть помывочная, приведение себя в порядок после занятий спортом не будет затруднительным.

Если у человека появляется загородный участок, то на нем он старается , но и, конечно, баню. Вряд ли кто-то может отказаться от такого отличного времяпрепровождения в компании друзей. Могут быть проекты бань с мансардой или без нее. Все зависит от того, какая функциональность вложена в постройку.

Планировка бани с мансардой размером 5×6 метров

Для чего в основном используются мансарды в любом строении? Что собой представляют такие помещения? Это пространство, которое создается с целью расширения полезной площади за счет кровельной конструкции. Его можно использовать для организации комнаты для отдыха и прочего.

Не стала исключением и баня. В ней мансарда может выступать в качестве комнаты:

• Для гостей. Особенно если в доме не хватает места расположить многочисленных друзей;
• Для отдыха. В ней можно установить бильярдный стол, удобную мебель и многое другое;
• Для хранения определенных вещей.

Стоит отметить, что изначально может выстраиваться в один этаж. Если впоследствии появляется потребность расширить функциональное пространство, то кровельная конструкция обустраивается под мансарду и соответственно оформляется.

Проект бани 6×6 с планировками мансарды и первого этажа

Важно. Большое значение в этом случае имеет форма крыши. В некоторых ее видах будет неудобно монтировать мансардные окна.

Именно по этой причине изначально составляются проекты бань с мансардой, чтобы потом не было проблем с обустройством пространства. делать с мансардой особого смысла нет, так как на мансардном этаже просто не будет достаточного места.

Что нужно учесть при планировании мансарды

Самые популярные размеры бань с мансардой

Какие возможности нам дает мансардная конструкция? Она позволяет немного уменьшить параметры строения за счет добавления полезной площади на втором этаже бани и тем самым не использовать лишнего пространства на участке под постройку. Впоследствии можно продумать оригинальный ландшафтный дизайн.

Итак, самыми распространенными параметрами бани считаются:

• 6х4 м;
• 6х8 м;
• 6х6 м.

При таких параметрах рационально составляется планировка комнат.

Разновидности крыш, которые используют для строительства бань с мансардой

По своему принципу строительство бани ничем не отличается от возведения жилого дома.

Один из вариантов конструкции крыши бани с мансардой

Только стоит учесть, что мансарды в доме может и не быть и по этой причине довольно часто можно встретить в таких .

С баней, план которой предусматривает наличие мансарды, такого сделать не получится. Лучше всего сооружать крыши такого типа:

• односкатные;
• двускатные;
• шатровые.

Даже можно встретить и конусные крыши.

Они более практичны в сооружении мансардного помещения, так как в них имеется довольно большое количество свободного пространства.

Односкатные кровельные конструкции встречаются не так часто. Они менее практичные и неоригинальные в своем дизайне. Хотя в них гораздо проще сделать мансарду, так как имеется одна ровная в своей плоскости стена. А значит, полезной площади на втором этаже будет больше.

Вариант проекта бани размерами 5×6 метров

Двускатные крыши – самый распространенный вариант оформления кровельной конструкции бани с мансардой. может быть любой.

Совет. Стоит учесть, что нужно сделать так, чтобы на втором этаже было комфортно находиться. Для этого высота потолков в конструкции должна достигать 2-2,5 м.

Бани 6х4 м

Проект бани 6х4 с мансардой считается самым простым и компактным. Стоит отметить, что даже при небольшой площади можно составить правильный план всех комнат внутри постройки.

Читайте также

Итак, план бани 4х6 м предусматривает наличие таких комнат:

• веранда (6х2,3 м);
• входная зона (2,30х2,30 м);
• комната для отдыха (3,80х3,25 м);
• парная (2,40х1,70 м);
• душевая (2х2,40 м).

Панировка двух этажей бани с мансардой размером 6 на 4 метра

При этом стоит учесть, что во входной зоне должна находиться лестница для подъема на мансарду . В другом месте располагать ее не стоит, чтобы не загромождать и так не слишком большое пространство.

На втором этаже располагается комната для отдыха. На веранде можно будет поставить столик и стулья для комфортного времяпрепровождения после парной.

Если несущие стены всей конструкции в бане 4х6 м могут быть выстроены из любого подходящего материала, то для сооружения межкомнатных и разделительных перегородок лучше использовать каркасную технологию возведения. Использовать для этого можно специальные металлические профили для монтажа гипсокартона и обшивать их листами древесного материала, который впоследствии облицовывается отделочным средством.

Бани 6х8 м

План бани, размером в 6х8 м. предусматривает наличие на загородном участке большого количества свободной площади. Строение довольно массивное. Но при этом благодаря мансарде не будет занимать много места. Более того, планировка может быть свободной в некоторых помещениях строения, а можно составить ее строго по установленному проекту.

Также предусматривается наличие:

• отдельного входа;
• комнаты для отдыха;
• парной и душевой.

Размеры устанавливаются самостоятельно. Стоит учесть, что в бане 6х8 м будет достаточно места, чтобы сделать две комнаты для отдыха и одну для размещения гостей. При этом вход в такое помещение может быть отдельным с входной зоны или даже с веранды.

Оригинальный проект бани 6×8 с планировками всех этажей

В такой можно даже жить летом.

Бани 6х6 м

Является на сегодняшний день самой популярной. Это обусловлено наличием прямых форм и параметров конструкции. Расположить ее на участке гораздо удобнее, чем все остальные. Она не занимает много места, а за счет наличия мансарды можно увеличить количество необходимой полезной площади.

Баня на приусадебном участке – тайное желание каждого собственника земли и домовладения. Постройка имеет большую ценность. Она заключается в выгоде для здоровья и художественной красоте. В стремлении обзавестись эксклюзивом многие задумываются о таком варианте, как баня с мансардой. Она имеет несомненную величавость, снабжена многочисленными нюансами проектирования. Рассмотрим тонкости проектировки такого сооружения.

Особенности

Исключительность мансардных бань подразумевает полноценную реализацию разнообразных конструктивных решений. Подбирайте вариант дома-бани с учетом характерных черт. Для любителей проектирования различных вариаций строений баня с мансардой будет отличным способом реализации собственных идей. Одной из главных надстроечных конструкций мансарды является лестница. Подъем на мансарду в бане потребует ее наличия.

Следует тщательно разобрать противовесные моменты с учетом аргументов за и против. Только после учета основных характеристик личного банного сооружения допускается рассмотрение вопросов проектирования. Еще одной конструкционной особенностью бань с мансардой является конструкция кровли. Важно учесть ограниченность мансарды. Чтобы этот этаж был полезным, чаще применяют кровлю ломаной двускатной конструкции.

Нежелательна односкатная кровля, тип традиционного двускатного варианта также нельзя назвать самым удобным. Нередко используют шатровые кровельные конструкции. С геометрическими параметрами более или менее ясно. Подберите вариант подъема на мансарду с учетом того или иного варианта кровли. Например, самыми действенными считаются варианты маршевого вида, но их сложно монтировать на малых площадях. Особенно плохо адаптируются маршевые устройства к конструкции бань 4х4 м.

Больцевые лестницы снабжены достоинствами маршевых устройств. Такие системы нельзя применять к каркасным сооружениям, так как для них требуется прочная несущая опора. К стене крепят ступени. Если баня выполнена из других материалов, устройство вполне приемлемо для использования.

Устройства винтового типа не отличаются удобством, но они эффективные в плане экономии пространства. Зачастую они становятся палочкой-выручалочкой в проекте мансардной бани 4х4 или 5х5 м.

Лучший вариант проекта с верандой, террасой и мансардой предполагает размещение комнат в следующем порядке:

• первый этаж;
• парилка;
• душевая кабина или помывочная;
• тамбур;
• маленькая веранда.

Веранду часто используют в качестве обеденной зоны, заполняя лавками, стульями, столами. Это пространство обычно открытое, поэтому создается атмосфера простой природной красоты. Однако верандой иногда жертвуют в счет увеличения внутренней площади бани. На площади мансарды допускается обустройство спального места, игровой комнаты (например, бильярдной), кладовой. Если мансарда является кладовой, место отдыха целесообразней оборудовать и внизу. Для комфорта на мансарде должна быть предусмотрена общая высота помещения от 2,5 метров.

Материалы для строительства

На современном рынке существует много разновидностей стройматериалов, которые допустимо применять для любой бани. Например, их строят из:

• бруса;
• бревна;
• пеноблоков;
• дерева и деревянных блоков;
• газобетона;

• оцилиндрованного бревна;
• каркасных блоков;
• клееного бруса;
• готового сруба;
• кирпича.

Если в проекте присутствует кирпич, пенобетон и газобетон, стены предполагают обязательное наличие облицовки, причем внутри и снаружи. Эта особенность взаимосвязана с техническими качествами материалов. Например, кирпичная баня без утеплителя будет холодной. Качества газобетона и пенобетона практически аналогичны. Структурные поры этих материалов способны разрушится под воздействием большой влажности и температурного перепада. При этом облицовку основ важно выполнить с возведением конструкции.

Наиболее подходящим для строительства бани материалом является дерево. Древесина обладает экологической чистотой, надежностью и прочностью, практичностью и долговечностью. В таком строительстве применяют и каркасные технологии. При этом каркас допускается и деревянный, и металлический. Поверх каркаса монтируют облицовку. Обязательно выбирайте для такого сооружения качественный утеплитель, который будет выполнять функцию изоляции всего сооружения.

Отделка каркасной постройки может быть выполненной из:

• дерева;
• блок-панелей;
• вагонки.

Внутреннюю отделку можно сделать из пластика. Самая экономичная и выгодная технология возведения бань – каркасная. Для каркаса не нужен массивный фундамент. Стройматериалы в таком случае не самые дорогие. Да и вес постройки не окажет дополнительного влияния на грунт.

Определение материала постройки бани – важный этап. В строительных магазинах встречаются типовые конструкторы из готовых элементов. На основе стандартных разработок покупают сборочный набор. Части конструктора можно изготовить собственными руками. Для строительства бань чаще применяют древесные материалы (например, брус, бревна, оцилиндрованное дерево), нередко рассматривают блок-панели. Разобравшись с сырьем строительства, переходят к проектированию.

Проекты

Проекты бани с мансардой различаются габаритами и планировкой. К наиболее популярным из них относят сооружения 6х6, 6 на 4 м. Несмотря на то, что строения компактные и обычно получаются простыми, они обеспечивают полноценный отдых. Подобный вариант подойдет для небольшого количества людей, а так же тем, кто не располагает лишним местом на участке.

План проекта 6х4 м предполагает размещение:

• парилки;
• душевой;
• тамбура;
• веранды.

Некоторые малые проекты не предполагают наличие веранды. Иногда площадь входной зоны превращается в комнату отдыха. В этом случае на мансардном этаже размещают гостевую комнату. Иногда мансарда предполагает размещение кладовой.

Лестница размещается так, чтобы не загромождать помещение бани. Конструкции 6х6 или 4х6 м также не займут территорию участка. Оборудованная мансарда позволит сделать площадь строения более полезной. При этом внутренние размеры комнат бани могут варьироваться по желанию владельца при строительстве.

Проект бани с мансардой 6х8 м обычно вмещает все необходимое для отдыха большой компании. Такая планировка строения включает даже санузел. Чаще здесь предусмотрена большая терраса, есть комната для отдыха 20 м кв. Комната вмещает стандартную мебель и даже большой стол. За столом уместится компания из нескольких человек, при этом останется место для свободного пользования.

Строение включает классическую душевую, комнату для отдыха. На мансардном этаже разместится свободная спальня. Это может быть бильярдная, теннисная или тренажерный зал. Материалом изготовления строения послужит профилированный брус.

Удачным компромиссом являются планировки бань 5х5 5х6, 5 на 9 м. Чтобы посещение небольшой бани доставляло удовольствие, необходимо тщательно все рассчитать. Расположение помещений важно составлять с учетом продуманного плана. Например, в маленькой бане 5х5 м разместятся прихожая, помывочная, парная, комната отдыха или кладовая на мансардном этаже.

Выбор подходящего проекта сруба – это всегда поиск компромисса. Баня должна устраивать по всем габаритам. Выбирая баню 6х9 или 7 на 8 м, важно серьезно подойти к разметке участка. Правильно продумайте размещение бани (особенно, если земли всего 6 соток).

Еще одним важным параметром является стоимость строительства. Сруб больших габаритов потребует большей территории на участке. Например, сруб с параметрами 4х6 м обойдется на 10000-15000 рублей дороже, чем баня 4х5 м. Для бани большей площади потребуется больше времени и топлива на отопление. Температура в парной должна быть достаточной для жара.

Важным параметром выбора размера бани является количество людей, которые будут ее посещать. Если количество любителей попариться не превышает двух человек, достаточно построить малогабаритное и невысокое строение. Для большой семьи и регулярных гостей нужно большое строение. Чтобы правильно обозначить планировку, нарисуйте чертежи.

Зоны

Допустим, решено построить сруб бани 5х5 метров.

Если рассматривать стандартные планы функциональных зон, основными являются три:

• предбанник;
• помывочная;
• парная.

Вариант планировки бани 5х5 м подразумевает размещение топки не в предбаннике, а в отдельном углу, отделенным стеной. Такой же стеной предбанник отделяют от парилки. Предбанное помещение получится просторным. В нем удобно разместить стол и лавки, а также вешалки. Это помещение может быть жилой комнатой.

Баня 5х5 м позволит разместить компанию в 5-6 человек. Мансардный этаж в такой бане часто используют в качестве небольшой комнаты отдыха. Мансарду можно оснастить туалетом и душевой комнатой. Обязательно стоит продумать коммуникации.

В бане 5х5 м важно правильно установить двери. Например, из гостевой важно напрямую попасть в помывочную. Такое размещение не допустит потерь тепла из парной. Душевой можно выделить чуть меньше места, чем парной. Тщательно спланируйте парную. Важно особенно тщательно продумать формы и размеры полок.

Не забудьте, что часть площади уйдет под печку и каменку. Ее расположение не должно быть плотным к стене, иначе возникнет риск возгорания обшивки и деревянных стен. Расширяют площадь маленьких бань за счет снабжения строения террасой. Небольшая терраса может послужить летней кухней. Сооружение террасы увеличит количество строительного материала.

Коммуникации

Правила подразумевают подготовку проекта строения одновременно с проводкой всех нужных коммуникаций. Обязательно понадобятся вода, свет (иногда газ). Прокладка водопроводных труб проходит в ходе строительства сооружения. Не стоит упускать из виду монтаж качественной системы вентиляции во всех помещениях (в том числе в комнатах отдыха), иначе повысится влажность. Влажный воздух будет являться причиной появления грибка на стенах. Некоторые виды строительного материала начнут быстро разрушаться.

Для сохранения оптимального тепла зимой важно предусмотреть обогревательную конструкцию. Только с дополнительным обогревом можно добиться оптимального температурного режима в холод. Кроме вентиляции в банном помещении важно предусмотреть качественную гидроизоляцию и теплоизоляцию. Монтаж коммуникационных систем в двухэтажном строении осуществить проще, чем в одноэтажном строении с пристройками.

Работы, связанные с планированием – ответственный этап строительства бани. К нему необходимо подойти со всей ответственностью.

После решения вопроса с планированием определите следующие важные организационные этапы:

• Возьмите на вооружение популярные размеры: 6х4, 6х6, 6х8 м.
• Продумайте материалы, из которых будет сооружаться баня.
• Можно скачать программу на ПК «3D моделирование». Это упростит этап планировки.

Стандартное расположение комнат обычно такое:

• вход с террасы в небольшую прихожую;
• дальше находится комната отдыха или предбанник;
• за ней два выхода: в санузел и парную.

Иногда душевую и парную снабжают между собой дополнительным входом. Все это располагают на первом этаже. Второй этаж чаще используют под развлечения, отдых либо хозяйственные нужды. Иногда на втором этаже обустраивают солярий. Это добавляет комфорт отдыху большой компании.

Купите готовый типовой конструктор. Создайте из сборочного комплекта стандартную баню. Придумывать собственные варианты деталей обустройства сложнее. Если свойства грунта на участке неустойчивы, используйте для строительства мансардного комплекса каркасные конструкторы. Укреплению фундамента бани будут способствовать столбчатые и винтовые конструкции фундамента.

О пользе бани было известно еще в античные времена. С тех пор у каждого народа сложилась своя, горячо чтимая банная традиция, а на Руси бани являлись привычной приметой деревенского пейзажа. Современную загородную жизнь также трудно представить без радости посещения бани. На приусадебном участке можно увидеть и ставшую привычной сауну, и более экзотичный хамам. Но, несмотря на знакомство с обычаями других культур, большинство отдает предпочтение традиционной русской бане.

Чтобы порадовать себя полноценным отдыхом и приумножить здоровье, хозяева возводят разнообразные по конструкции и материалу бани. Практичные хозяева стремятся построить многофункциональную баню, которая могла бы стать не только украшением участка и центром здоровья, но выполнять дополнительные функции. Больше остальных для этого подходят бани из бруса с мансардой.

Брусовая баня 6,3х6,3 м с мансардой Источник kos-brus.ru

Выбор материала

Баня с мансардой и террасой строится, как правило, из дерева, самыми распространенными вариантами являются:

Бани из бревна. Традиционно бани (да и другие постройки) на Руси возводили из рубленого бревна, самого доступного материала. Такие конструкции есть и сейчас, но они не слишком распространены из-за своих особенностей: трудоемкой ручной обработки бревен, дороговизны качественного бревна, долгой усушки и значительной усадки. Тем не менее проекты бань с мансардой из этого материала представлены в широком ассортименте. Парильня из бревна ручной обработки по сравнению с постройкой из оцилиндрованного бревна будет качественнее (что, правда, зависит от мастерства нанятых плотников), но обойдется на 40-50% дороже.

Щитовые (каркасные) бани. Ценятся за быстроту сборки и экономность при строительстве - массивный фундамент им не нужен. Зато такая постройка нуждается в качественном утеплении и отделке, затраты на которые могут нивелировать экономию. Поэтому необходимо хорошо изучить перед выбором дома-бани из бруса проекты и цены - со всеми деталями.

Бани из клееного бруса. Основное преимущество материала - минимальная усадка, что позволяет не затягивать с использованием бани по своему прямому назначению. Заказ такой бани с мансардой под ключ выполняют в минимальные сроки.

Мансардная баня в скандинавском стиле Источник giropark.ru

Бани из профилированного бруса. Сооружение радует глаз безукоризненной формой фасада; при этом брус естественной влажности имеет свои особенности. Он может значительно деформироваться при высыхании, покрыться трещинами, а усадка коробки за первый год составит 10–15%. Брус камерной сушки стоит дороже (по цене приближается к оцилиндрованному бревну), но риск деформации сведен к минимуму, а усадка не превышает 3–6%. Это делает брус камерной сушки одним из самых практичных материалов для постройки бани.

Преимущества и недостатки бани с мансардой

Для таких бань вместо обычного чердака проектируется мансардный этаж - полноценная жилая комната с утеплением и характерными скошенными стенами. Такая жилплощадь интересна с точки зрения образующихся перспектив, в числе которых:

Дополнительные квадратные метры. Самый очевидный плюс, позволяющий использовать комнату для разных целей. Баня 5 на 5 с мансардой может стать многофункциональным сооружением. В дополнение, комната выйдет на 30-35% дешевле аналогичной в жилом доме, но будет такой же комфортной. Мансардная (ломаная) крыша благодаря вертикальным боковым фронтонам позволяет добиться максимального использования площади. Вальмовая или двускатная крыша менее выгодна, поскольку, из-за особенностей конструкции, уменьшает полезное пространство.

Интерьер гостевой комнаты в мансарде бани Источник assz.ru

Экономия земли. Баня из бруса с мансардой - выгодное решение, если участок имеет скромные размеры, а у хозяев большие планы на его обустройство. Сэкономленному пространству всегда найдется достойное применение.

Многофункциональность. С обретением мансарды возможности использования бани значительно расширяются. Хозяева могут устроить здесь спортивный зал (который по-другому остался бы в мечтах), кинозал, оборудовать зону отдыха с бильярдным столом и мини-баром. Для кого-то важнее организовать гостевую комнату или домашний СПА-центр. Баня с мансардой и террасой также расширит возможности для отдыха на природе.

Оригинальность. Исторически сложилось так, что конструкция мансардного этажа с косой линией потолка сама по себе навевает романтичные мысли о богемном образе жизни; поэтому отдыхать и общаться здесь особенно приятно. Необычность обстановки можно подчеркнуть, оформив мансарду в соответствующем стиле. Эффектно смотрятся роскошные восточные мотивы, воздушный прованс с плетеной мебелью или обстановка закрытого яхт-клуба. Эффект усиливают окна, установленные в крыше, подиум вместо кровати и легкие сквозные стеллажи. Если выбор пал на дом-баню, проекты с мансардой - наиболее рациональное решение.

Источник homishome.com

На нашем сайте Вы можете ознакомиться с самыми популярными проектами бань от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Проекты бань с мансардой обладают и некоторыми недостатками:

Вопрос изоляции. Верхний этаж дома-бани с мансардой нуждается в тщательной защите от влажности, что обеспечивается слоем пароизоляционной прослойки в перекрытии. Прослойка сохранит теплоизоляцию и строительную конструкцию, не давая развиться плесневым грибкам и опасным для здоровья микроорганизмам.

Вопрос утепления. Если вы планируете использовать мансардный этаж круглогодично, его придется основательно утеплить.

Вопрос усложнения строительства. Чем круче скаты крыши, тем больше под ней будет полезной площади. Оптимальным вариантом станет ломаная (мансардная) крыша, но она обойдется дороже.

Ломаная мансардная крыша - технически сложная конструкция, требующая профессионального подхода Источник bruskarkasdom.ru

Баня с мансардой: особенности проектов и планировки

В скромных по площади банях (3х4 или 4х4 м) устраивать мансардный этаж невыгодно; для них подойдет расширение за счет обустройства террасы или веранды. Впрочем, отдельный интерес представляют бани с мансардой и верандой. Сэкономить деньги на строительстве можно, если баня имеет размеры 6х4, 6х6, 6х8 м и больше. В таком случае общая площадь может достигать 60-80 м 2 , а в проекте предусматриваются:

На первом этаже: открытая терраса, прихожая, предбанник (комната отдыха), моечная и парная. Лестницу для подъема на второй этаж удобнее располагать в прихожей, чтобы не загромождать другие помещения.

На мансардном этаже: прихожая, комната отдыха (или комната с другим назначением), кладовка.

Балкон. Проект 6х6 (и больше) может включать и балкон. Многим хозяевам нравится идея пространства для летнего отдыха с неторопливым чаепитием на свежем воздухе.

Баня с мансардой под ключ – проект с балконом и верандой Источник lestorg32.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и строительства бани . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Самым популярным вариантом является баня с мансардой под ключ 6х6, недорого обходящаяся и позволяющая с комфортом разместиться семье или шумной дружеской компании. Устройство бани может меняться от проекта к проекту, например, предбанник часто совмещают с комнатой для отдыха (если мансарда предназначена для других целей). Остальные помещения оснащаются следующим образом:

Предбанник. В нем можно выделить небольшое вспомогательное помещение, которое использовать как гардеробную и/или склад для дров.

Парилка. Здесь устраивается двухъярусный полок и подходящая по размеру банная печь. Окна традиционно делаются небольшими.

Моечная. Обычно устанавливается душевой поддон, деревянная (из дуба, лиственницы или кедра) или пластиковая (с антибактериальным покрытием) купель.

Парилка в брусовой бане Источник giropark.ru

Комната отдыха. Для полноценного расслабления как нельзя лучше подойдет деревянный пол, неяркий рассеянный свет, удобная мебель и пастельная цветовая гамма.

Санузел. Современное требование к комфорту; для полноценного санузла достаточно 1,5-2 м 2 .

Бассейн. Мечта многих владельцев бань. Отказавшись от террасы и немного уменьшив площадь других помещений, можно побаловать себя такой роскошью.

Терраса. Если ее застеклить, то можно использовать для отдыха в дождливую и холодную пору. В качестве декоративного элемента здесь хорошо смотрятся фонари.

Видео описание

Как выглядит баня с мансардой и верандой, сдаваемая под ключ, показано в следующем видео:

Мансардный этаж: особенности строительства

Баня с мансардой под ключ недорого обойдется по сравнению с полноценной двухэтажной конструкцией. Заказчиков привлекает возможность сэкономить, не потеряв при этом в удобстве и функциональности. Лучше всего, когда дополнительный этаж планируется во время проектирования, тогда расчет несущих конструкций будет максимально точным. В противном случае возникнут неизбежные трудности с добавлением лестницы (скорее всего, удачной окажется винтовая модель) и окон (в некоторых видах крыш монтировать окна неудобно).

т600359-08

Проект бани с мансардой из клееного бруса Источник lineyka.net

Лестница на мансарду

Владельцы, строящие мансардную баню самостоятельно, нередко впадают в две крайности при строительстве лестницы. Она получается или непомерно большой, и тогда съедает драгоценную площадь, или (из самых лучших побуждений) непомерно крутой. Спуск по такому сооружению превращается в занятный, но чреватый травмами аттракцион. А если точка выхода лестницы упирается в скошенную стену, то стоит поберечь и голову.

Сделать лестницу не только функциональной, но и удобной (а желательно и красивой) деталью интерьера можно несколькими способами. Из всего многообразия существующих в природе лестниц для бани привычными являются следующие варианты:

Маршевая лестница. В зависимости от выделенной площади может быть одно- или двухмаршевой. Такие конструкции самые привычные, легкие в изготовлении и потому наиболее распространены. Встречаются маршевые лестницы на косоурах, на тетивах или больцах; главное для них - правильный расчет параметров ступеней и расстояний между ними.

Классическая двухмаршевая лестница Источник beautycontraception.ru

Винтовая лестница. Выигрышный вариант для бани, так как занимает небольшую площадь, стоит меньше и выглядит очень эффектно. По сравнению с маршевой, винтовая конструкция имеет более крутой угол подъема и меньшую ширину ступеней, что потенциально более травмоопасно.

Тенденцией последнего времени стало устройство деревянной одномаршевой лестницы с крутым углом (35-45°) и пропорциями, привязанными к средней длине шага. Такой вариант, заимствованный из строительных приемов скандинавских стран, позволяет сделать лестницу на мансарду максимально удобной и безопасной.

Видео описание

О строительстве мансардной бани из профилированного бруса в следующем видео:

Коммуникации

Классическая русская баня не имела коммуникаций и, как все средневековые постройки, топилась по-черному. Дрова приносили из соседнего леса, а воду брали из реки или колодца. Современный дом-баня – проекты с мансардой и обычные парильни подключены ко всем коммуникациям, что позволяют наслаждаться процессом в комфортных условиях. Все необходимые сети предусматриваются на стадии проектирования и включают:

Подвод воды. Источником может стать централизованная или автономная система, колодец или скважина. Иногда устанавливают объемный накопительный бак.

Электричество. Электроэнергия используется не только для освещения. Она питает бойлер, насос (если подача воды идет от скважины), электропечь и бытовые приборы, от чайника до телевизора. В современных проектах нередко устраивают теплый пол.

Система принудительной вентиляции тоже работает от электроэнергии Источник banyabest.ru

Газ. Вместо электробойлера можно установить газовый котел. Нагрев воды будет более экономным, но для установки котла потребуется приглашать специалиста.

Канализация и система водоотведения. Если центральная система отсутствует, для слива используют септик.

Вентиляция. Система, которая увеличивает срок службы постройки и поддерживает необходимые санитарные нормы; может быть естественной (через открытое окошко, что часто не достаточно) и принудительной. Вентиляция нужна не только в парилке, где накапливается пар, угарный газ от печи и углекислый, выдыхаемый людьми. Циркуляция воздуха важна и в комнате отдыха, и в моечной с душевой кабиной.

Видео описание

О мансардной бане площадью 60 м 2 в следующем видео:

Отопление. Правильно спроектированная и возведенная баня позволяет отказаться от дополнительного отопления, ограничившись теплом кирпичной или чугунной печки. При желании в зимнее время можно использовать дополнительные средства. Самым простым и эффективным станет электрический нагреватель. Также можно использовать радиаторы, теплые полы (водяные или электрические), газовые и электроконвекторы.

Бани с мансардой: типовые и индивидуальные проекты

Чтобы построить баньку, владельцу загородного участка не надо ломать голову, выдумывая очертания и устройство будущей постройки, выбирать и закупать материалы, поднимать стены и прокладывать инженерные коммуникации. Специализированная строительная компания поможет подобрать подходящий проект, грамотно проведет все работы и сэкономит хозяину время, нервы и финансы.

Типовой проект бани с мансардой и террасой Источник rozarii.ru

Компании предлагают бани с мансардой из бруса под ключ, проекты и цены которых ориентированы на самые разнообразные вкусы. Выбор типового проекта позволяет сразу приступить к строительству и через несколько месяцев (если баня из клееного или сухого профилированного бруса) опробовать баню в деле. Индивидуальный проект потребует консультации архитектора и дополнительного времени (и средств) на разработку. Решение строить баню с мансардой под ключ имеет несколько важных преимуществ:

Баня будет построена на участке любой сложности.

Вы получите баню в оговоренный договором срок.

Конструкция будет надежной и долговечной, поскольку строители имеют большой опыт работы и применяют отработанную технологию сборки.

Застекленная терраса бани из клееного бруса Источник giropark.ru

При заказе проекта часто можно получить акционное предложение : бесплатную обработку антисептиком чернового пола и нижнего венца, кирпичный щит для печи или металлическую дверь в подарок.

Многие организации допускают некоторые изменения в типовых проектах (изменение расположения дверей и окон) без дополнительной платы.

Самым популярным решением для большой семьи или дружной компании является проект бани размером 5х5 и 6х6 м. Парную в таких проектах рассчитывают на 4-5 человек, а комнату отдыха - на 7-8. Дополнительный плюс - квадратной постройке легче найти место на участке, а мансарда позволяет получить комфортное многофункциональьное место, не занимая ценной земли.

Индивидуальный проект брусовой бани Источник ecoterem-spb.ru

Бани с мансардой под ключ: цена вопроса

Возможность получить «два в одном» - полноценное жилое помещение, которое можно использовать по своему усмотрению, и баню, выполненную по русским традициям, привлекает все больше людей. Такие постройки отличаются удобной планировкой и высокими эксплуатационными характеристиками; выбор подходящего проекта из обширного ассортимента не составит труда. Цены на брусовые бани с мансардой в Московском регионе имеют вид:

Бани 4х6 м : от 245-260 тыс. руб.

Бани 5х5 м : от 265-270 тыс. руб.

Бани 6х5 м : от 280-295 тыс. руб.

Бани 6х6 м : от 320-350 тыс. руб.

Заключение

Для большинства людей баня является самым доступным и приятным способом отдохнуть от суеты современной жизни, пообщаться с друзьями и приобщиться к целебным процедурам, проверенным тысячелетним опытом предков. Такой отдых сложится особенно удачно, если брусовая баня будет с мансардой. Гости, оставшиеся на выходные, по достоинству оценят расширенные возможности, предоставляемые подобной конструкцией.
