Изготовление плота для сплава по реке. Как сделать плот из бревен. Как построить плот своими руками из дерева

/ Как построить плот

Когда сама идея улеглась в голове, и схлынула первая волна эйфории, стало понятно, что предстоит много работы, прежде чем плот благополучно отчалит в свое первое плавание. Профессиональных конструкторов плотов или даже плотников среди нас не было. Строительством плотов или лодок мы ранее толком не занимались. Но любителям с широким кругозором по плечу многое. Главное — иметь желание. Кроме того, как известно, Ноев ковчег тоже строили любители, а Титаник — дело рук профессионалов. И мы взялись за дело.

О том как сделать плот мы могли говорить часами. Был миллион идей, которые, разумеется, противоречили друг другу. Предстояло выбрать то единственное решение, которое нам больше всего подходило.

От полностью деревянного плота сразу отказались. Плот из бревен — обычное дело для северных рек. Но на югах не так много сухого подходящего леса, чтобы нормально сделать большой деревянный плот. Учитывая опыт других строителей самодельных плотов, мы думали над такими вариантами:

• Плот из пенопласта. Можно сделать из досок две "лыжи" и заполнить их плотным пенопластом. Одна из лучших конструкций для моторного плота, так как хорошо управляется.
• Плот из камер. Под раму плота подводятся большие автомобильные камеры, чем крепче, тем лучше. Если камера лопнет, ее несложно заклеить в полевых условиях сплава.
• Плот из бутылок. Пожалуй, это самая популярная конструкция плота, и дешевле всех. Сначала надо собрать многие сотни и тысячи пустых пластиковых бутылок. Затем бутылки набиваются в пластиковые мешки (негниющие). Далее мешки с бутылками крепятся под плотом.
• Плот из бочек (или других пластиковых герметичных емкостей). Пластиковые кубы, канистры и так далее. Сложнее крепить, но зато можно добиться высокой посадки плота над водой. Также можно сделать плот из металлических бочек.
• Редкие и экзотические виды плотов. Например, плот из пластиковых негерметичных ящиков, заполненных пенопластом и монтажной пеной.

Еще в продаже есть специальные "понтоны", то есть составные пластиковые емкости для понтонных конструкций. Из таких понтонов-кубиков легко собрать пластиковый плот, но такие понтоны неоправданно дорого стоят.

Подумали-поспорили, и решили делать плот на бочках . Были выбраны пустые пластиковые "евробочки" по 227 литров. Они герметичные, с двумя отверстиями с завинчивающимися пробками. В меру жесткие, чтобы держать форму под нагрузкой, и в меру пластичные, чтобы не дырявиться при наскоке плота на камень или корягу.

Нижняя палуба была поднята над водой на полметра, чтобы волны нас не захлестывали, а мирно разбивались о бочки под палубой плота, не создавая дискомфорта. Вообще, при проектировании и рисовании чертежей плота, слова "комфорт" и "надежность" звучали часто. Ведь мы хотели именно жить на плоту, а не выживать, и среди нас был маленький ребенок.

Должно было случиться невероятное, чтобы плот "кильнулся" или пошел ко дну. Запас остойчивости был таким, что, даже столпившись все вместе на одном краю, собрав все пожитки рядом и добавив к ним еще тонну чего-нибудь, плот не смог бы самопроизвольно перевернуться. Даже при сильном ветре и волнах. Запас плавучести также предполагал спокойное продолжение сплава по Дону при ужасном стечении обстоятельств. Бочки могли прохудиться и наполниться водой, отвязаться и выпрыгнуть из-под плота, бочки могли просто сплющиться. Разумеется, несколько штук одновременно и, как назло, по одному борту. Конечно, сейчас легко бравировать, но факты таковы: оверкиля не случилось, ко дну не пошли.

Как сделали маленький плот

Только-только определились с конструкцией и материалами, как внезапно была выпущена первая бета-версия. О шести бочках, однопалубная плавучая пристань. Отличие такой пристани от плота лишь в том, что плот делают для сплава по рекам, а пристань — должна стоять на месте. Кстати, это не помешало нам на ней немного поплавать...

Основные характеристики пристани:

• рабочее название: "Молодость ",
• собственная масса конструкции: 480 кг ,
• максимальная грузоподъемность: 1 543 кг ,
• площадь палубы: 8 м² .

Прототип будущего "большого" плота был сделан по случаю: один из участников пожелал проспонсировать строительство понтонного причала-плота на реке у своего загородного участка.

Построили бодренько, не без помощи дипломированного архитектора и ее мужа — специалиста широкого профиля. Начали в полдень, а к вечеру того же дня уже заколачивали последнюю доску настила палубы. И получили удовольствие уже от того, что расчеты оказались верными: понтон вел себя так, как и планировалось. А на следующий день мы взяли весла от лодки, и попробовали плыть на плоту по реке. Течения в этом месте почти нет, мы лишь переправились через реку на плоту и вернулись обратно, по пути немного попрыгав с него в воду — все понравилось! Построили плот своими руками — можно и повеселиться, ведь все получилось так, как и было задумано!

Это обстоятельство полностью развязало нам руки, и мы продолжили творить. Но пока только мысленно.

Как сделали большой плот

Для большого плота потребовалось уже 22 бочки. Крепить бочки к плоту собирались в два ряда, по 11 штук в каждом. Чтобы получилось что-то вроде катамарана с двумя лыжами, что хорошо и по управляемости, и по распределению веса. Кстати, как показал опыт, такую конструкцию легко снимать с мели, а для среднего течения Дона это важно.

Каждая бочка находилась в своем отсеке, ограниченном двумя брусьями и двумя перекладинами. Сверху на бочки давила масса плота, снизу подпирала вода. Кроме того, бочки были притянуты стропами к брусьям рамы.

Основа конструкции плота из бочек — рама из брусьев и досок, на которой настелена нижняя палуба. Верхняя палуба (а-ля Sun Deck) также опирается на раму своими стойками.

Конструкция во многом удерживается собственным весом. Отдельные элементы соединяются между собой через пазы.

Или "пазики", как мы их теперь ласково называем. Дело в том, что при строительстве плота, когда была выпилена, вырезана, выдолблена уже целая сотня пазиков, а они все не кончались, запас ругательных слов в адрес пазиков — иссяк. И с этого момента мы их начали нежно любить.

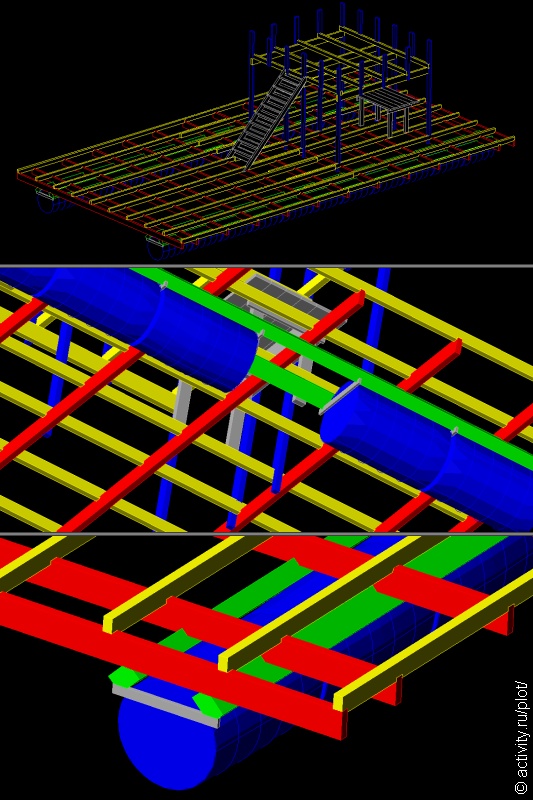

На чертежах плот выглядит так:

Одна бочка убрана — так детали плота на чертеже смотрятся нагляднее.

Также в изготовлении плота широко используются гвозди, в заколачивании которых мы тоже порядком поупражнялись. Гвозди вообще незаменимы во многих начинаниях. Они исполняли роль крючочков на кухне плота в путешествии, теми же гвоздями были прибиты к палубе палатки.

Хорошо, что удалось построить плот без применения шурупов или саморезов. Своими руками закручивать сотни шурупов очень долго, а брать с собой шуруповерт или дрель — лишние хлопоты с электричеством. К тому же, гвозди просто дешевле.

Как управлять плотом при сплаве

Мы долго не могли определиться, как плот будет приводиться в движение, и как он будет управляться. Варианты, когда бы рядом постоянно шумел какой-либо движитель, не устраивали. Классический вариант с гребнями как-то не пошел (хотя другой традиционный вариант управления плотом — шесты — мы использовали). В результате сошлись на том, что будем просто плыть на плоту по течению , как плывется. А по необходимости — тянуть плот моторной лодкой. При этом мы не были уверены, что легкая лодка сможет буксировать многотонный плот, который по габаритам сравним с двух- или трехкомнатной квартирой.

Жаль, но многие красивые и почти нереальные варианты движителя были оставлены за бортом. Один из таких вариантов — гигантский "рыбий хвост". В миниатюре это выглядит так:

Но что мы все про теорию! Наконец настал день, когда мы выехали на место строительства плота , то есть, стапеля. Началась практика. Прибывали стройматериалы, их кучки росли и росли. Мы их начали "перерабатывать", и кучки стали хоть и медленно, но уменьшаться.

Работы было много. Первые дни мы жили на берегу. Размечали, пилили брус и доски, делали пазики, герметизировали пробки у бочек. Одномоментного спуска плота на воду, как с понтоном, не предполагалось. Уж больно массивная была конструкция, несколько тонн — плот своими руками не поднять . Части будущего плота на руках относили в воду, где продолжался монтаж огромной конструкции. В воде работалось даже легче: помните, каким жарким было это лето?

На третий день изготовления плота наконец-то стал появляться настил нижней палубы. И наша активная жизнь стала постепенно перемещаться с берега на плот. Уже хотелось на нем ночевать, пить чай, ловить рыбу и просто сидеть, болтая ногами в воде.

В голове отложился случай. Мы строили плот не в глухом месте, а недалеко от села. Разумеется, местные жители очень интересовались, что это за плот мы тут делаем. У нас даже были постоянные зрители, которые чуть ли не каждый день отслеживали ход работ и вносили конструктивные предложения в проект плота. А также вокруг постоянно крутились местные мальчишки, которые не задавали вопросов, а просто радовались и, наверное, в чем-то нам завидовали. Однажды, когда у нас уже была настелена часть палубы, один из пареньков вдруг спросил: "А можно с вашего плота прыгнуть?"

Вот, наверное, именно в этот момент мне стало ясно, что затея с плотом — это не зря. Уже не один, а несколько мальчишек прыгали в воду с плота, активно эксплуатируя наше творение. Какой же это был кайф — просто видеть их горящие глаза!

Еще через пару дней работы над водой выросла вторая палуба и лестница, ведущая на нее.

Стало ясно, что путешествие на плоту — не за горами. На следующий день закончили стелить нижнюю палубу, построили часть перегородок и приготовились назавтра отчаливать. Палатки начали переползать с берега на плот уже вечером.

Наутро, настелив вторую палубу, мы стали грузиться. На плот переехали все вещи, палатки, а также инструменты и оставшиеся стройматериалы. Долго собирали накопившийся строительный мусор, собираясь использовать его на дрова для самовара и мангала. Берег опустел, мы оттолкнулись, и Дон неспешно понес нас на юг...

Дни сплава на плоту

Теперь нашим основным занятием стало, как кто-то точно подметил, "пить красоту донскую". Чинно плыть на плоту по реке. Наслаждаться спокойствием реки, глазеть на медленно меняющиеся донские пейзажи, улыбаться в ответ на гудки проходящих мимо катеров и судов покрупнее. Спуск на плотах по Дону — не редкость, нам также встречались самодельные плоты, тихо плывущие по реке. Иногда очень важно никуда не спешить. Купаться, рыбачить, загорать, беседовать о самом важном и ни о чем...

Но работа на этом не закончилась. Просто дальнейшее обустройство плота происходило уже "на ходу". Это как ремонт в квартире — закончить невозможно. Теперь темп стал совсем другим. Мы уже никуда не спешили, а работали в свое удовольствие, в свободное от отдыха время. Так при сплаве на плоту появились еще несколько перегородок, чтобы зрительно разделять пространство, и как защита от ветра. Была оборудована кухня (то есть, камбуз), сбит почти-не-шатающийся стол для кают-компании. Повешен гамак, защищенный от солнца и "с видом". Была создана лестница-полуавтомат, чтобы залезать на плот из воды после купания. На второй палубе были натянуты леера, а также водружен флаг...

Хватит обустраивать, пора посмотреть на результаты труда!

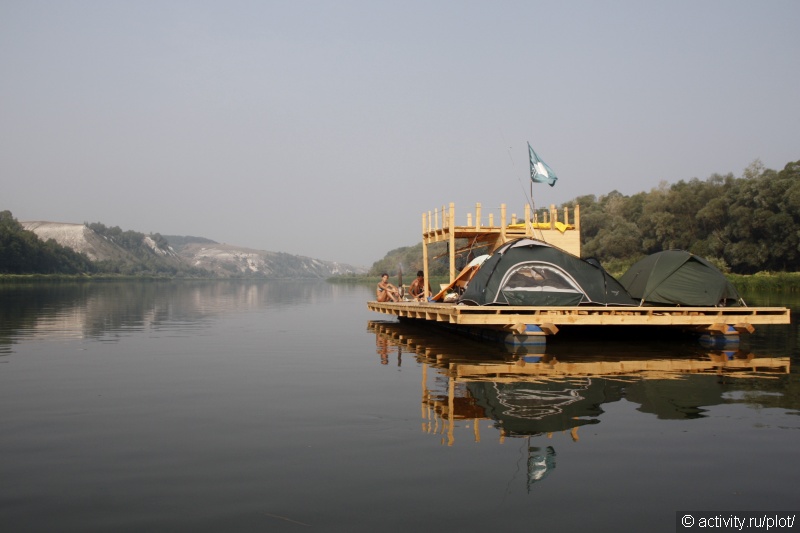

На этом рассказ о строительстве можно бы и закончить (на фото плота мы еще полюбуемся в других главах). Но кому-то будут интересны сухие цифры проекта. Итак, характеристики плота с рабочим названием "Четыресполовинойтонны ".

Полная расчетная масса: 4 500 кг , в том числе
• собственная масса плота: 3 711 кг ,
.

Высота борта (расстояние от верха настила до глади воды) при расчетной полезной нагрузке: 0.39 м .

Посадка при расчетной полезной нагрузке: 0.46 м .

Предельная грузоподъемность плота (максимальная полезная нагрузка): 5 382 кг . При этом полная масса плота стала бы устрашающей: более 9 тонн!

Габариты плота

Дмитрий Чуверин.

В рамках подготовки к новому строительному сезону мы решили совершить необычный сплав по реке Нара на плоту собранном из листов экструдированного пенополистирола. Маршрут проходил из Наро-Фоминского в Чеховский район Московской области, частично проходя по территории Калужской области. Мы собрали плот из 8 листов пенополистирола и 6 досок, который без проблем выдержал 5 человек и большое количество снаряжения, включая эксклюзивный мангал из газобетона, собранный на монтажную пену. Всего за 6 часов мы прошли по реке около 30 километров.

Конструкция плота очень проста. Наша задача - сделать плот используя минимум материалов. Мы использовали листы экстудированного пенополистирола повышенной плотности (используется при строительстве фундаментов типа шведская плита) с размерами 2400х600х100 мм. Всего потребовался 1 кубический метр (2 упаковки по 4 листа в каждой). Для надежного скрепления листов я использовал доски сечением 100х50 мм (можно было использовать и более тонкие 100х40, но такого типоразмера не было в продаже на ближайшем рынке). Всего потребовалось 4 доски длиной 5 метров и 2 доски длиной по 3 метра (диагонали). Для жесткой фиксации использовались шпильки с самоконтрящимися гайками и большими шайбами. Всего 9 точек фиксации. Диагональные доски нужны для того, чтобы исключить перекос конструкции.

Собрал все компоненты на участке. Изначально думали собирать плот непосредственно на берегу, но потом решили отвезти его в собранном виде на прицепе, тем более, что речка находится всего в паре километров.

В процессе сборки немного доработал конструкцию из оставшихся материалов (доски продают длиной 6 метров, а мне нужно было только 5). Сделал треугольную носовую часть, чтобы легче было таранить завалы. Перед нами встала весьма нетривиальная задача, как перевезти пятиметровый (а по факту шестиметровый) плот на двухметровом прицепе. Пришлось удлинить дышло прицепа с помощью веревки и еще одной доски.

Приехали и выгрузились на берегу Нары рядом с деревней Мельниково. Спускаем плот на воду, проверяем плавучесть и перегружаем вещи. Самое тяжелое в конструкции плота - доски, но 4 человека без проблем смогут перенести плот (его масса примерно 100 килограмм). Если считать, что пенополистирол у нас уже был, то бюджет строительства плота составил смешные 2 тысячи рублей (1000 рублей доски и около 1000 рублей шпильки/гайки/веревка).

Отплываем!

Конструкция плота оказалась очень прочной, несмотря на скепсис комментаторов в Инстаграм, где я публиковал первый чертёж плота. По факту такой плот утопить или сломать в принципе невозможно.

Гребля греблей, а обед - по расписанию. Для заплыва я сделал специальный мангал из тонких газобетонных блоков толщиной 50 мм и плотностью D500. Блоки склеивал на обычную монтажную пену для окон и дверей. Бюджет строительства мангала - 144 рубля за 4 газобетонных блока и немного монтажной пены. Зажигаем!

Уровень воды в Наре сейчас слегка выше обычного, примерно на 50 сантиметров. Хотя вообще Нара очень мелкая и её средняя глубина не превышала полутора метров.

Стартовали мы в полдень, а значит уже пора обедать.

Мангалом из газобетона в наше время никого не удивишь. Газобетон склееный на монтажный пену тоже тривиальная история, таким образом уже давным давно строят дома. А вот плавающий мангал из газобетона склееный на монтажную пену - это что-то новенькое.

Первые 10 километров пути скорость течения была около 4-5 километров в час.

Красота! С собой мы взяли аккумуляторную пилу, чтобы бороться с завалами на пути и она действительно нам пригодилась несколько раз (подробности смотрите в видео). Хотя, как показала практика, аккумуляторная пила не герметична и не предназначена для работы в воде.

Радужный водопад - известная достопримечательность на границе Калужской и Московской областей.

В Калужской области нас ждало самое серьезное препятствие за весь маршрут - бетонная плотина. Во время прохода через неё плот зацепился гайками расположенными на нижней стороне задних шпилек. Плот накрыло волной, которая не позволяла приподнять и освободить плот. В итоге нам удалось столкнуть плот с препятствия, но в процессе борьбы со стихией мы потеряли пакет с едой (он был в этот момент отвязан от плота) и одно весло. Чуть ниже по течению мы нашли весло в ветках около берега и забрали его. Подробно этот момент есть на видео.

Ближе к вечеру ненадолго выглянуло солнце.

А потом над рекой опустился туман.

Место для пикника на берегу.

Ширина реки увеличилась и скорость течения резко упала до смешных 2 километров в час. Пришлось немного налечь на весла, чтобы добраться засветло до промежуточной точки остановки.

Всего за первый день мы прошли по воде почти 30 километров за 6 часов. Видео, к сожалению, больше не доступно для просмотра.

Плот для сплава по реке своими руками сделать достаточно просто, главное понимать основные принципы. Такое плавательное средство имеет достаточно незамысловатую конструкцию, без особых знаний и навыков можно легко построить плот для рыбалки своими руками из дерева и подручных материалов.

Большой плот с палаткой

Материалы и комплектующие

Чтобы соорудить хороший плот из бревен своими руками, необходимо изготовить следующие ключевые компоненты конструкции:

1. Каркас.
2. Комплектующие для удержания конструкции на воде (понтоны).
3. Системы управления.
4. Настил и кровля.
5. Страховочные детали.
6. Отсеки для различных вещей.

Каркас представляет собой основу конструкции, на которой фиксируются все остальные составляющие. Необходимо добиться максимально высокой прочности каркаса, чтобы исключить разрушение под достаточно высокими нагрузками, которым конструкция обязательно будет подвергаться в процессе использования. При этом важно постараться минимизировать его вес. Это важно для удобства спускания конструкции на воду. Одновременно каркас должен быть жестким, устойчивым к деформированию. В противном случае целостность конструкции может нарушиться прямо на воде, что чревато самыми негативными последствиями.

Обычно плоты сооружаются в надувной или деревянной конфигурации. В случае с деревянным, в качестве каркасной основы применяется бревенчатый остов. В надувной конструкции основание сооружается обрешеткой.

Крайне важно соблюсти правильные пропорции габаритов плота. Соотношение ширины к длине должно составлять 1:3. В случае значительного отклонения от данной нормы, нарушится устойчивость и управляемость плавательного средства.

Понтоны предназначены для удержания конструкции на воде. Они могут изготавливаться из самых разных подручных материалов. Тут стоит отталкиваться от того, что имеется в вашем распоряжении.

Наиболее популярные варианты понтонов:

• камеры;
• пластиковые бутылки;
• бочки;
• дерево;
• пенопласт.

Плот из камер своими руками сделать очень просто, это один из самых доступных и легких в исполнении вариантов.

Он обязательно должен оснащаться правильно оборудованными элементами управления.

Чаще всего применяются:

• Греби по форме похожи на большие весла. Как правило, их приводят в действие вдвоем, в одиночку работать достаточно тяжело. Иногда сооружают очень большие греби, которыми управляют сразу 4 человека. В плане эффективности такое решение очень хорошее. Конструкция не только легко поворачивается, но и может свободно двигаться против течения. Подобное управление актуально для габаритных плотов, спускающихся на большие глубокие реки с довольно быстрым течением.
• Шесты – оптимальное решение для маленьких рек. С помощью шеста необходимо отталкиваться от дна, тем самым обеспечивая движение конструкции. По эффективности данный метод значительно уступает предыдущему.
• Подвижный киль монтируется на кормовой части конструкции и представляет собой механизм рулевого управления.

Делать настил не обязательно, но желательно, это сделает использование плавсредства значительно более комфортным. Кровлю можно выполнить в любом виде, исходя из имеющихся материалов.

В конструкции необходимо обязательно предусмотреть наличие страховочных элементов. Они должны отвечать за устойчивость людей в процессе движения и, что крайне важно, при любых столкновениях. Для этого оборудуются специальные упоры для ног. Руки обычно страхуются управляющими элементами. С боков необходимо предусмотреть специальные столбики, позволяющие удержаться, в случае столкновений или сильного течения. И по возможности стоит взять на плот надувные жилеты.

Чтобы удобно хранить вещи и защитить их от промокания, оборудуются приподнятые платформы для складывания всего необходимого. Можно обустроить своего рода «парник», конструкцию, которую при необходимости можно быстро закрыть пленкой. В нем может спрятаться и экипаж во время дождя. Для хранения документов стоит использовать специальные герметично закрывающиеся пакеты.

Можно организовать специальное место для костра, чтобы греть пищу. Если планируется длительный сплав, стоит обустроить удобные места для сна и отдыха.

Как построить плот своими руками – видео, чертежи и фото

Посмотрите, как выглядит готовый плот, сделанный своими руками, на фото:

Плот из дерева

Это одна из самых простейших и несложных в сооружении конструкций. Данный плот сделан полностью из дерева.

А в представленном ниже видеоролике демонстрируется процесс спуска на воду плота из пластиковых кег, сделанного своими руками:

Но, в данном случае используется уже не только дерево, но и большие пластиковые емкости, обеспечивающие его свободное удержание на воде. Поэтому, если вы хотите изготовить плот из бочек 200 литров своими руками, чертежи и видео обязательно вам пригодятся.

Вначале поговорим о простых деревянных плотах. Прежде всего, необходимо озадачиться подбором подходящей древесины. Важно использовать исключительно сухие материалы. Обычно достаточно толщины в 10 см, такой плот легко соорудить и спустить на воду. Подходит ли дерево очень легко проверить. Просто опустите бревно в воду, если оно тонет максимум на половину, это подходящий материал.

В особой обработке древесина не нуждается. Просто уберите ненужные ветки и постарайтесь добиться максимально ровной поверхности. Если бревна немного отличаются по толщине, в середине конструкции размещаются более тонкие. По мере приближения к краям, бревна должны утолщаться. Благодаря этому конструкция получится очень прочной.

Сложите бревна рядом, а сверху расположите поперечные балки. В качестве соединительных элементов можно использовать гвозди либо прочные веревки. Можно применять проволоку и другие подручные материалы, которые позволят упрочнить конструкцию. Но, в случае применения веревки, необходимо предварительно ее смочить. Это необходимо для того, чтобы при намокании в воде узлы не расслабились, в противном случае конструкция может даже разрушиться. Лучше выполнять соединения посредством П-образных скоб.

После соединения бревен, плот уже можно использовать. Но, чтобы сделать эксплуатацию более комфортной, можно сделать настил. Для этого подойдет фанера, доски, листы жести и прочие подручные материалы.

Можно использовать не только древесину, но и компоновать ее с различными подручными материалами, обеспечивающими лучшую плавучесть. Можно применить, к примеру, куски пенопласта и подобных легких материалов, которые не размокают и не тонут в воде.

К примеру, данное решение продемонстрировано в следующем видеоролике:

Как сделать плот из камер своими руками (видео)

Очень часто в качестве понтонов на самодельных плотах используются автомобильные камеры. Их достаточно легко найти. Данное решение очень эффективное. В сравнении с деревянным вариантом, такой плот обладает массой преимуществ. Его вес значительно ниже, за счет чего он удобен в переноске на берегу или мелководье. На воде он устойчивее и податливее в управлении.

На фотографии ниже представлен плот с парусом, сделанный своими руками. Его особенность заключается именно в наличии паруса, за счет которого и обеспечивается передвижение по воде. Здесь парус самого примитивного типа, но полностью выполняет поставленную задачу. Так как плот построен на камерах, он легкий, хорошо скользит по воде, поэтому даже небольшого ветра достаточно для движения. Естественно, не стоит полагаться только на парус, на плот обязательно нужно брать еще и весла или, как минимум, шест.

Плот на камерах

Итак, делаем легкий плот своими руками при помощи камер.

Основные особенности процесса сооружения конструкции:

1. Камеры нужно расположить в 2 ровных ряда, а затем соединить. Для этого прекрасно подойдет веревка, причем лучше всего капроновая, но сойдет и любая другая. Преимущество капрона заключается в том, что под воздействием влаги он не растягивается.
2. Поверх камер размещаются древесные балки. Чтобы соединить их с камерами также воспользуйтесь веревками.
3. Балки служат платформой для монтажа настила. Желательно воспользоваться досками. В случае их отсутствия, используйте любые имеющиеся материалы, подходящие для решения данной задачи. Желательно заблаговременно произвести обработку материала, чтобы все детали были одинаковыми и ровными. Благодаря этому, на палубе не будет щелей. Проследите, чтобы балки несколько выступали за пределы камер и настила. Это нужно, чтобы балки принимали на себя возможные столкновения с препятствиями.
4. Примерно в середине предусмотрите простейшую конструкцию в виде короба, накрывающегося пленкой. Здесь будут храниться вещи, которым нельзя намокать. Для этого подойдут даже всевозможные деревянные обрезки.
5. По обеим сторонам обустройте стойки для весел.

Возьмите на плот 1-2 запасные камеры, поскольку есть риск их повреждения о всевозможные препятствия. Даже, если камера лопнет, плот, естественно, не утонет, но управляемость заметно ухудшится.

Готовый плот на камерах

Как сделать плот из пластиковых бутылок своими руками (видео, фото)

Один из самых популярных вариантов – использование простых пластиковых бутылок. Можно применять как небольшие, так и 20-литровые. Бутылки найти достаточно просто, поэтому с материалами сложностей возникнуть не должно. Каркас плота можно сделать из дерева, к которому привязать большое количество бутылок. Проследите, чтобы каждая бутылка была плотно закручена.

Проще всего с большими бутылками. С маленькими несколько сложнее, но тоже посильно. Но, таких бутылок нужно гораздо больше. К примеру, на небольшой плот нужно порядка 100 бутылок.

Плот из бутылок

Проще всего расположить бутылки горизонтально. Соединить их можно при помощи скотча, а для увеличения прочности дополнительно связать веревками. Используйте специальную влагостойкую липкую ленту. Направляйте бутылки горлышками в одну сторону. Причем в рядах бутылки должны соединяться следующим образом: горлышки к горлышкам, донышки к донышкам, так конструкция будет максимально компактной и устойчивой на воде.

Один из хороших вариантов – упаковать бутылки в мешки. Зависимо от размеров плота, подготовьте необходимое количество бутылок. Такие понтоны получаться очень объемными, что обеспечит хорошую устойчивость и высокую грузоподъемность плота. Мешки нужно плотно завязать, чтобы на воде бутылки оставались на положенном месте. К каркасу мешки можно привязать веревками и скотчем. Предлагаем вам посмотреть видеоролик «Как я строил плот своими руками», в котором продемонстрировано сооружение большого плота из бутылок в мешках. Конструкция получилась очень большой, устойчивой и грузоподъемной.

В видео также продемонстрирован сплав нескольких человек с большим количеством вещей на таком плоту:

Бутылки можно разместить и в вертикальном положении. Разделите бутылки на блоки по 4 штуки, соединенных вместе. Затем соединяйте эти блоки в ряды. В качестве основы для плота может использоваться любая конструкция, в том числе и деревянный каркас.

Бутылки расположены вертикально

Одно из самых удачных и несложных в реализации решений – изготовить плот из 200 литровых бочек своими руками. Можно использовать и бочки другого объема. Сложность заключается в доступности материала, не всегда имеется возможность достать необходимое количество таких бочек. При наличии ненужных, лучше всего сделать плот из них. Зависимо от размеров конструкции, определяйте необходимое количество бочек. Для небольшого плота достаточно 6-8 штук. Важно надежно закрутить бочки, желательно с использованием герметика, это предотвратит протечки. В качестве каркаса можно использовать брусья либо доски. Настил желательно сделать из досок. Внутри каркаса также нужно предусмотреть несколько отдельных балок, к которым будут крепиться бочки. Для крепления бочек используйте веревки.

Плот на бочках

Уход за плотом

Если планируется использовать плот не один раз, его необходимо обслуживать для продления срока службы. Конструкцию нужно хорошо просушивать после каждого сплава. Для этого достаточно просто вынести его на берег и оставить в сухом месте. С плотами на бутылках, бочках или камерах все просто, поскольку они легкие. В случае с тяжелым деревянным плотом, на берегу лучше оборудовать специальные направляющие для облегчения вывода на берег.

На зиму плот желательно перенести в помещение. При отсутствии такой возможности необходимо обустроить подходящие условия хранения прямо на берегу. Как минимум, его нужно тщательно укрыть брезентом. Желательно пропитать конструкцию специальным средством, отталкивающим влагу, это значительно увеличит долговечность.

Если вы, небольшой, но дружной компанией планируете продолжительный сплав по средней сибирской реке и не можете подобрать необходимое для этого плавсредство, попробуйте рассмотреть вариант с постройкой плота из автомобильных камер.
Оптимальным вариантом, конечно же, будет доставка вас с грузом непосредственно к реке, но плот из автокамер можно и занести до места, грамотно распределив вес среди путешественников и взяв необходимый минимум для постройки. А это:

1. Камеры ЗИЛовские, ГАЗовские, МАЗовские, Камазовские - 6 или 8 штук, в зависимости от их наличия, количества сплавщиков и веса багажа.
2. Насос для камер.
3. Гвозди от 100 до 200 мм.
4. Топор.
5. Ножовка.
6. Моток киперной ленты.
7. Две лопасти для гребей шириной 200-250 мм, длиной 500-600 мм (лучше всего из толстой фанеры, но можно сделать из широких дюймовых досок).

Помнится, году в 1991 я с Serb"ом и шесть школьников заносили материалы для постройки 8-камерного плота на десяток километров. При этом, мы с Серегой, как самые старшие, помимо своих вещей, несли по две ЗИЛовских камеры, остальное распределили между пацанами. И ничего, зашли потихонечку, ибо, как говорится в старинной пословице "глаза боятся, а руки делают".
Кстати, автокамеры мы попросту выпрашивали на комбинате, выходили на нужных людей - камазистов, механиков и завгаров. Дырявые клеили сами, благо давление нужно было небольшое. Затем накачивали и проверяли, в общем, за зиму материалы на плот мы собирали без особых проблем и материальных затрат.

Самое приятное при сплаве, конечно же, навес для защиты людей и вещей от дождя, который одновременно будет являться и вешалкой-сушилкой. Одни из самых простых материалов для навеса - тостая полиэтиленовая пленка или брезент. Но, учтите, что за приобретенный комфорт придется расплачиваться небольшим минусом - парусностью судна. На плесах при дожде и встречном ветре, вы будете не сплавляться, а стоять на месте либо подниматься вверх по реке, поэтому приготовьтесь грести против ветра. Зато, в навесе-парусе есть и положительные моменты - попутный ветер и возможность управлять дрейфом в одиночку.

Следующим приятным дополнением к плоту может быть палуба из досок или фанеры. В минимальном случае мы бы воспользовались для настила жердями и лапником. Но, как ни крути, в плоту будут большие щели, куда за время сплава может провалиться и уплыть много мелких, но нужных мелочей (от зажигалок, ложек и ножиков до пойманной рыбы). А при плотно сбитом настиле такого не произойдет.

Однажды, мы забрасывались на речку на попутном военном УАЗике. Водитель - майор, расспросив нас о всех планах относительно постройки плота и сплава, поведал нам одну военную тайну. Если, говорит, вы проплывете до первого плеса и углубитесь на сто метров в лес, то найдете там туалет сделанный из досок. А сделали его заключенные. Мы конечно же не поверили майору и даже втихую похихикали над его словами, но плот достраивать не стали. Накачали камеры, сделали каркас и поплыли до плеса. Всю дорогу мы ржали как кони над шуткой водителя. Когда же в тайге действительно наткнулись на таулет, некоторые из нас оторопели, а остальные опешили. Вокруг ни души, никаких строений, и на тебе - стоит туалет! Недолго думая, мы его разобрали и сколотили себе шикарную палубу, без единой щелки:

В общем-то, на плоту для комфортного сплава можно сделать множество полезных вещей, например, металлический или каменный очаг для кострища, скамейку или освещение... Оставим простор для вашей дизайнерское фантазии и наконец, займемся постройкой плота.

Остов

Выбираем свободное место для постройки на берегу реки с прилегающим молодым лесом для заготовки жердей. Затем необходимо грамотно распределить обязанности между строителями. Основное в начале - накачать автокамеры и срубить жерди - остов нашего судна. Качать столько камер ручным или ножным насосом - весьма монотонное и трудоемкое занятие. Хорошо, если неподалеку есть комперссор. Если нет, то надо периодически меняться качателям и заготовителям.

Готовые автокамеры выкладываются по следующей схеме:

Рис.1

Учтите, что при накачке диаметр камеры увеличивается примерно в полтора раза. И еще один момент. Часто не получается собрать автокамеры одинакового размера, в таком случае, большие ставятся ближе к середине плота и если не подходят в размер, то при накачке сжимаются в овал, для чего вяжутся киперной лентой необходимой длины.

Для каркаса рубятся продольные и поперечные жерди, чтобы их размер немного выступал за габариты. В дальнейшем за них будет удобно браться, чтобы пришвартовать плот к берегу, снимать его с мели или буксировать.

Рис.2

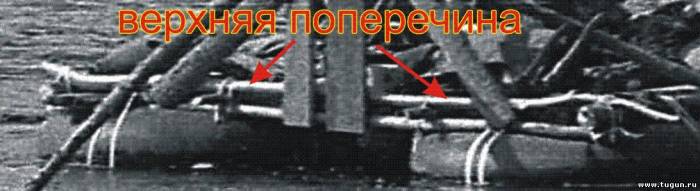

Вниз ложатся поперечные жерди, сверху продольные, спереди и сзади поверх продольных - верхние поперечные для последующего крепежа подгребицы.

Аккуратно скрепляем каркас гвоздями и киперной лентой, затем привязываем его к камерам в самых ответственных местах.

Основа нашего плота готова. В принципе, уже можно вырубить шесты и пускаться в путь, но мы продолжим постройку.

Подгребица

Подгребица служит для передачи плоту гребного усилия. Соответственно, основное требование к ней - прочность. Также немаловажна энергоемкость гребка, которая достигается оптимальным расположением и ходом рукояти греби.

На следующих схемах показаны варианты изготовления подгребицы из строганых брусков

Рис.3

И из жердей.

Рис.4

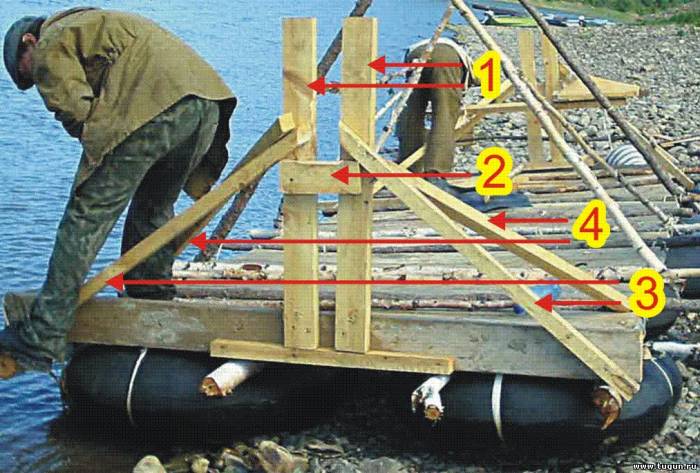

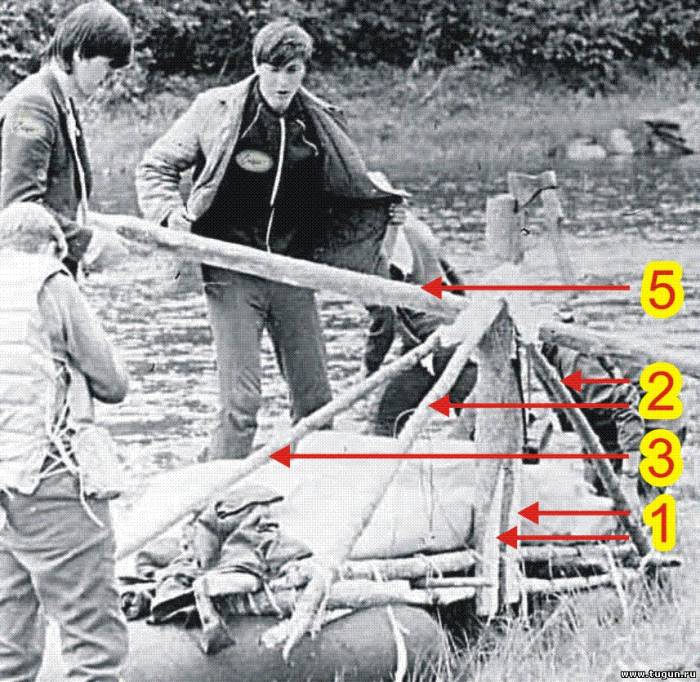

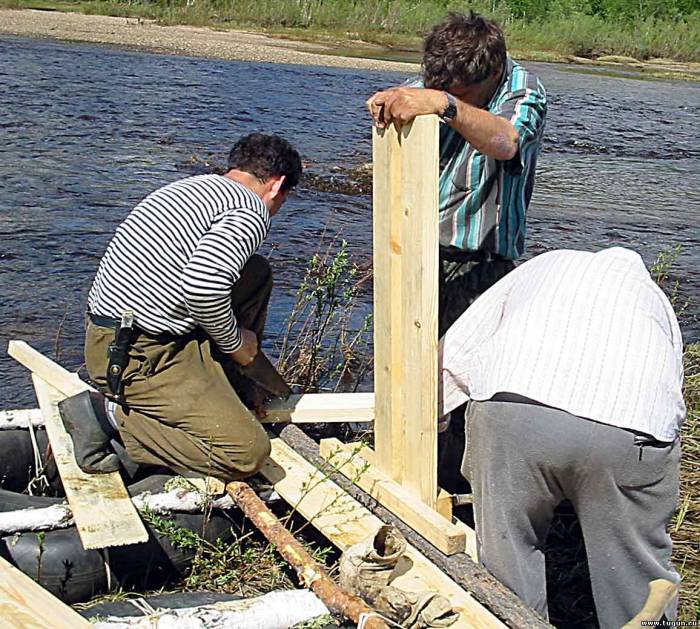

К верхней и нижней крайним поперечным жердям прибиваются стойки (1) с растоянием между ними, необходимым для работы греби (8-10 см). При этом гребь (5) должна свободно, но без зазоров проходить между стойками (см.рис.4).

Затем стойки укрепляются сначала продольными укосинами (3), а затем и поперечными (4). Укосины крепятся гвоздями к стойкам и каркасу плота.
Для гребей(5) берется пара прочных ровных жердей длиной от 3.5 м до 4.5 м с диаметром верхушки не менее 50 мм. Далее к стойкам и продольным укосинам горизонтально прибивается подушка (2) под гребь. Высоту на которую прибивается подушка лучше всего определить установив гребь между стойками таким образом, чтобы гребцу было удобно ее держать на уровне пояса или груди.

Подгребицы необходимо сделать на носу и корме плота. В некоторых вариантах постройки носовая подгребица находится не на краю, а немного глубже, на уровне второй поперечины. Так делают при более серьезных сплавах по порогам и край плота выступает в роли бампера. Зато мы имеем при этом серьезное уменьшение размера навеса.

Рис.5

На гребь (5) гвоздями в одной плоскости крепятся лопасть (8), нижняя (7) и верхняя (6) опоры. Нижняя опора предназначена для того, чтобы гребь не сползла в воду, а верхняя, чтобы лопасть находилась в вертикальном положении. Для более удобного охвата руками можно сделать рукоять, стесав толстый конец греби топором.

Палуба

Изготавливаем палубу из заготовленых для этого материалов. В случае использования жердей параллельно с заготовкой жердей собирается лапник, который затем равномерно раскладывается поверх настила.

Навес

Постройка навеса не займет много времени и сил. Сначала делается каркас из тонких жердей, затем верх связывается киперной лентой и вся конструкция укрывается материалом.

Желательно предусмотреть возможность быстро собирать (скручивать) и устанавливать тент.

Итак, наш плот готов. Осталось дать имя судну, спустить его на воду и отметить завершение такого большого дела. Поверьте, сплав на плоту сделанном своими руками доставит вам массу удовольствия.

P.S. Для тех, кто не уснул при прочтении, немного уцелевших фото с наших сплавов на плотах.

1989 или 1990 год. В устье Сухого Пита.

Serb, я и Вовочка на 8-камерном плоту (3 вариант распложения камер). Даже трап на берег спускали для порядка.

На этом плоту мы сплавлялись всемером около 200 км.

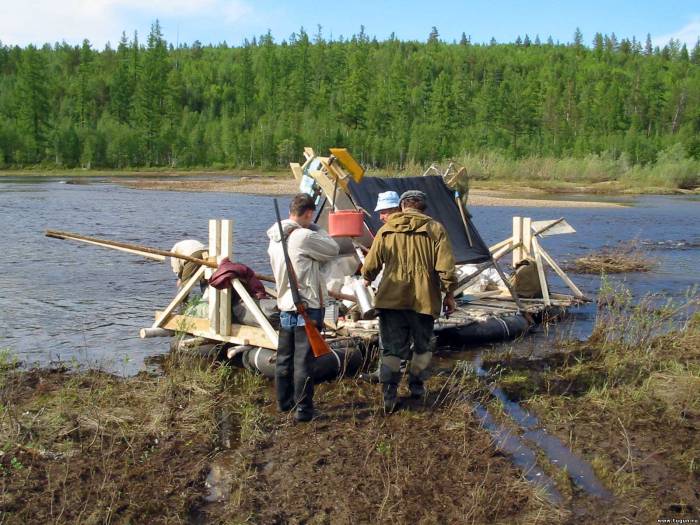

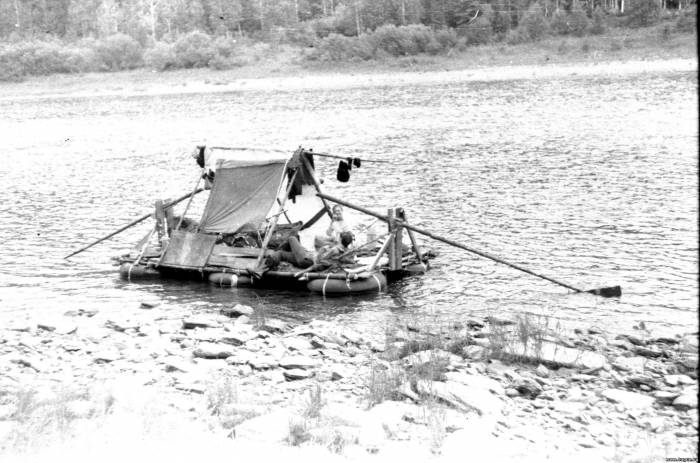

6-камерный плот. Сплавлялись очень комфортно вчетвером. На фото мы с Аришонком едим чернику.

Я, Serb и Андрюха купаемся, ныряем и плаваем вокруг плота. Очень интересно играть в догоняшки и прятки. Подныриваешь под камеру - и ты в домике.

Я за штурвалом 6-камерного плота.

Самые ответственные гребцы Serb и Grey на веслах на опасном участке.

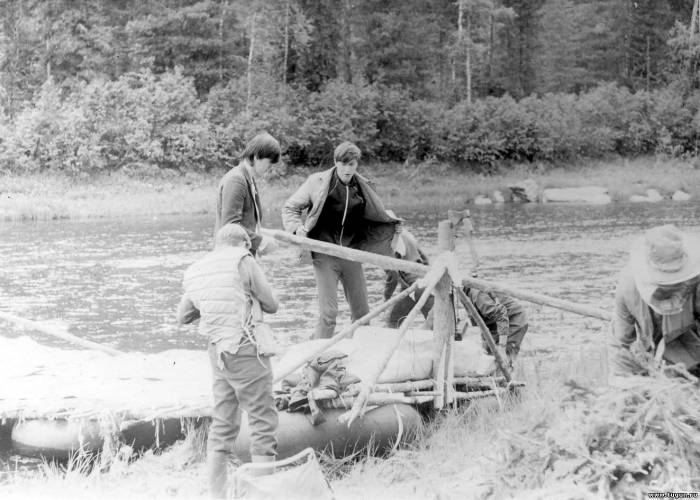

мы с Serb"ом руководим постройкой плота из жердей.

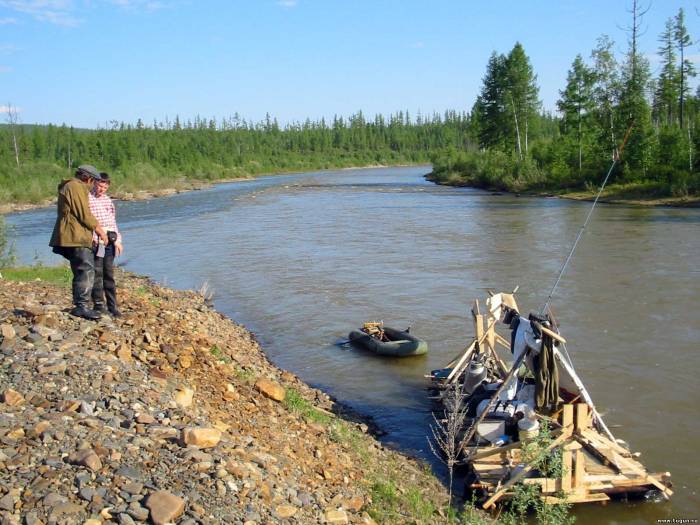

Буксируемую лодку мы еще в детстве почему-то прозвали "потребитель".

Спуск на воду 8-камерного плота (2 вариант расположения камер)

Не зря эту деталь назвали подушкой.

Что нам стоит плот построить...

Конечная остановка. Идет разборка плота.

Удачного плавания и попутного ветра!

Плот – это достаточно простое средство для передвижения на воде, которое часто используют рыбаки или туристы в походах. Такие приспособления изготавливают из разных материалов. Наиболее популярным и эффективным считается плот из бревен. Конструкция его совершенно доступная, поэтому сделать деревянное устройство для плаванья можно своими руками.

Деревянный плот имеет несложное строение. Основными составляющими элементами его являются:

1. Понтоны. С помощью такой детали плавсредство держится на поверхности воды. Изготавливаются плавучие понтоны из легкого материала, плотность которого намного меньше чем плотность жидкости.
2. Каркас. Основа плота представляет собой прочные установленные поперек или вдоль элементы, способствующие соединению всех частей плавучей конструкции. При строительстве каркаса следует учитывать его вес и жесткость. Слишком тяжелые детали основы делают плот неудобным для спускания на воду. Жесткость устройства необходима для сохранения формы каркаса, от которого зависит целостность всего приспособления для плавания.
3. Механизм управления. Чтобы направить плот в нужную сторону устанавливаются такое элементы регулировки как весла большого размера – греби, киль или шести. Вид механизма управления подбирается в зависимости от того на какой глубине будет использоваться плот и какое течение в водоеме.
4. Элементы для подстраховки. Во время быстрого хода плота или в случаях удара его об твердую поверхность для обеспечения безопасности пассажиров требуются страховочные приспособления. Это могут быть детали механизма управления, за которые можно держаться руками или специальные опоры препятствующие выпадению людей в воду.
5. Покрытие плавсредства. Настил на плоту устанавливают не всегда. Такой элемент конструкции используют для внешнего оформления устройства для плавания и с целью создания комфорта. Материал для покрытия плота должен быть достаточно прочный.
6. Приспособление для вещей. Некоторые плавсредства оборудуют специальным накрытием в виде палатки. Такое устройство позволяет хранить вещи в дождевую погоду. Чтобы багаж не упал в воду, его привязывают веревками.

Все ценные предметы перевозятся ярких в непромокаемых пакетах, чтобы их было легко найти даже в реке.

Содержание статьи

1. Выбор и подготовка материала
2. Определение грузоподъемности плота
3. Технология строительства
4. Маленький плот для троих
5. Хранение и уход за деревянным плотом

Выбор и подготовка материала

Бревна – это самый распространенный материал для строительства плота. Дерево обладает прекрасными плавучими характеристиками. К тому же материал довольно доступный.

Древесина для плота должна быть:

• сухой;
• ровной;
• без сучков;
• легкой.

Дерево с высоким содержанием влаги плохо держится на воде. Чтобы проверить качество бревен следует ударить по ним топором – достаточно сухая древесина издает звонкий звук.

Самым легким материалом считается бальзовое дерево. Его совершенно просто обрабатывать. Но такая порода растет в тропиках. Поэтому чаще всего используется сухая сосна или ель. Бревна подбираются диаметром не меньше десяти и не больше тридцати сантиметров.

Чтобы подготовить дерево для плота следует обрезать топором все ветки и осмотреть на наличие расколов и сучков. При необходимости осуществляется выравнивание древесной поверхности.

Определение грузоподъемности плота

Чтобы плот надежно держался с пассажирами на воде, следует перед сооружением сделать проверку характеристик будущего плавсредства. Такие расчеты позволяют узнать необходимое для строительства количество древесинного материала.

Основной целью вычисления является определение грузоподъемности плота. Для расчета необходимо:

1. Установить суммарный вес всех пассажиров и снаряжения. Полученную величину умножить на коэффициент запаса плавучести. Такой показатель немаловажен при расчетах. При его достаточном значении плот не преклоняется во время перемещения по нему членов группы, а также без проблем проходит по бурным участкам реки и водоворотам. Оптимальным коэффициентом запаса плавучести считается 1,5. Для водоемов с сильным течением и наличием больших камней, создающих препятствия показатель увеличивается до 2,5.
2. Выявить диаметр. Для пяти человек достаточно подбирать бревна с диаметром тридцать сантиметров. При перевозке большего числа пассажиров требуется более крупное дерево с диаметром сорок сантиметров.

Грузоподъемность плота можно определить с помощью такого уравнения:

В такой формуле D – это длина бревен, N- их количества и A – грузоподъемность погонного метра бревна. Последняя величина берется из специальных установленных таблиц.

Произвести подсчет объема бревен согласно формуле Q = G/ (1 – U). При этом Q – это объем древесины в метрах кубических, G – требуемая грузоподъемность и U – удельный вес деревянного материала. Последний показатель для сосны составляет 0,19- 0,35, а для ели – 0,3-0,44.

Технология строительства

Соорудить плот из бревен достаточно несложно. Плавсредство может сделать своими руками практически каждый имеющий небольшие навыки в плотницком деле.

Необходимые инструменты и материалы

В процессе строительства плавсредства из бревен не обойтись без таких инструментов по дереву:

• топор;
• молоток;
• пила;
• острый нож.

Также требуется приобрести элементы крепления:

• лианы;
• гвозди;
• веревки.

В качестве материалов используются:

• сухие бревна;
• деревянные балки.

Для настила можно взять фанеру, доски или кору.

Установка бревен

Сооружение плота лучше всего осуществлять возле водоема, так как конструкция, особенно для большого количества человек может быть очень тяжелой.

Чтобы сделать простой плот самостоятельно необходимо:

1. Разложить подобранные бревна возле воды так чтобы тонкий материал был в середине, а более толстый по краям. Такое размещение позволит повысить прочность всей конструкции.
2. Сверху установить поперек деревянные балки. Закрепить их можно с помощью гвоздей, лиан или обвязать предварительно намоченными в воде веревками. Балки фиксируются как сверху, так и снизу уложенных в ряд бревен. При этом следует внимательно следить, чтобы не было в конструкции щелей и зазоров. Поперечные балки должны быть немного длиннее бревен.

После этого крепится рулевой механизм и по необходимости устанавливаются небольшие ограждения по краям плавсредства.

Закрепить бревна можно также специальным стальными скобами. При этом не требуется сооружение каркасной основы.

Крепление настила

Настил монтируется на уже зафиксированные бревна. Листы подобранного материала крепятся так, чтобы получилась ровная гладкая поверхность.

Спуск плота на воду

При строительстве плота возле водоема совершенно несложно спустить его воду. Рекомендуется начинать выкладку бревен на одном уровне с берегом. Это позволит без затруднений передвинуть плавсредство к реке.

Легче всего проводить спуск на воду плота сооруженного на подпорах, расположенных параллельно руслу водоема. Такую конструкцию следует просто подкатить реке.

Маленький плот для троих

Сделать небольшой плот можно из бревен диаметром до тридцати сантиметров. Сооружение его состоит из таких этапов:

1. Подобрать ровные бревна длиной около трех с половиной метров. Все очищенные от веток и обрезанные древесные стволы должны точно совпадать по размеру так чтобы при укладке их в ряд получилась ровная поверхность.
2. Два отдельных бревна уложить параллельно к устью реки в качестве направляющих. Такие опоры должны быть достаточно ровные и одинаковые по объему.
3. С двух концов и сторон бревен вырезать пазы. Они должны у каждого бревна находиться на одном расстоянии от края так, чтобы при выложенной конструкции образовался одна сплошная линия. Расположение верхних пазов должно быть недалеко от края, а нижних немного направлено к середине бревна.
4. Подготавливаются деревянные перемычки длиной на тридцать сантиметров больше ширины выложенных бревен.
5. Перемычки просовываются через пазы сначала в нижней части конструкции, а после устанавливаются сверху плота.
6. Производится обвязка лианами или веревками выдувающих краев перемычек. Такую фиксацию выполнять необязательно, так как при спуске на воду дерево набухает и крепко фиксируется в вырезанных пазах.

Сверху укладывается настил. По желанию делаются из реек опоры для накрытия шалаша.

Хранение и уход за деревянным плотом

Чтобы плавсредство из бревен можно было спускать на воду не один раз следует придерживаться правил хранения и ухода за ним:

1. Не оставлять плот длительное время в воде. После использования устройства для плавания следует сразу вытаскивать его на берег. Для этого используют направляющие бревна. Они облегчают передвижение конструкции по суше, и предотвращают от налипания грязи на нижнюю часть плавсредства.
2. После каждого плавания проводить просушку. Чтобы дерево не портилось, следует, перед тем как поместить плот на хранение дать ему полностью просохнуть. Чтобы древесина не гнила, рекомендуется обрабатывать ее специальными водоотталкивающими пропитками.
3. Хранить плот следует в сухом, хорошо проветриваемом помещении. Для этих целей хорошо подойдет сарай. Если нет такой возможности, то плавсредство размещают на улице, при этом укрыв его полностью брезентом. Снизу плота подкладываются доски или бревна для создания вентиляции.

При правильной эксплуатации плавательное приспособление прослужит долгие годы, не изменив своих первоначальных характеристик.

Плот из бревен является удобным плавсредство, которое позволяет надежно передвигаться по различным водоемам. Сделать его можно самостоятельно придерживаясь точной технологии строительства. Если оборудовать верхнюю часть в как укрытие от дождя, установить управляющий механизм и позаботится об элементах безопасности, то можно смело отправляться в небольшое путешествие с друзьями по реке.
