Как изготовить коптильню своими руками, если есть чертежи и размеры. Устройство коптильни из кирпича: конструкция и схемы возведения Строительство коптильни из кирпича

Такая коптильня из кирпича станет украшением участка

Стоит сказать, что для человека, который знаком с молотком, кирпичом и другими строительными материалами, соорудить коптильню любого типа не составит большой сложности. Главное - иметь желание, подкупить кое-какие материалы и рабочий инструмент, и можно браться за работу. Потребуется также немного свободного времени и пара помощников, можно попросить родственников или соседей, ведь они будут иногда забегать в гости, чтобы закоптить рыбку или колбаску, так почему же не взять их в помощники?

Перед тем как сооружать коптильню из кирпича, стоит сказать, чем же она хороша. Помните, что такие сооружения пользовались популярностью еще со времен наших предков. Правда, в те времена они были несколько допотопными и примитивными, но, несмотря на это, выполняли свою функцию не хуже современных. Продукты, приготовленные методом копчения, используют как для немедленного употребления, так и для продолжительного хранения. Они отличаются особым, приятным вкусом, поскольку приготовлены по собственному рецепту с добавлением пряностей и других приправ по вкусу. Таким образом можно готовить удивительные деликатесы неповторимого аромата и вкуса.

Самыми распространенными считаются коптильни холодного и горячего копчения, хотя стационарная коптильня отлично справляется с функциями первой и второй модели.

Содержание статьи

1. Важные моменты
2. Приступаем к постройке
3. Возможные модификации коптилен
4. Как сделать коптильню из кирпича самостоятельно
5. Преимущества кирпичных коптилен
6. Какие материалы нужно подготовить
7. Выбор места для расположения конструкции
8. Подготовка участка для строительства
9. Процесс создания небольшой коптильни
10. Как сделать простую коптилку своими руками
11. Как сделать несложную коптилку из кирпича своими руками
12. Самодельные коптильни изготавливают из следующих материалов:
13. Кирпичная коптильня горячего копчения
14. Возведение коптильни горячего копчения из кирпича
15. Подготовительные работы
16. Требуемые материалы и инструменты
17. Обустройство фундамента
18. Укладка нижней части кирпичной коптильни

Важные моменты

Перед тем как строить коптильню любого вида, необходимо все тщательно продумать и составить план, по которому намного легче будет сделать конструкцию, ничего не упустив. Итак, потребуется подумать о месте, где будет располагаться коптильня из кирпича. Помните: она не должна мешать на приусадебной территории и вызывать чувства дискомфорта ни у вас, ни у соседей за забором. Далее, подумайте о выборе материала. Конечно, сегодня многие могут построить коптильню из той же жестяной бочки. Но если вы желаете пользоваться коптильней долгое время, то коптильня из кирпича - самый оптимальный вариант.

Давайте разберемся, какого копчения вы хотите коптильню: холодного или горячего. В зависимости от этого будут составляться чертежи, поэтому внимательно подумайте, какой вид вам предпочтительней. Также задумайтесь над тем, какие продукты вы будете коптить, ведь именно под них будет сооружаться конструкция. А как правило, некоторые продукты довольно требовательны и обладают особенностями копчения.

Что же касается конструкции коптилен, то здесь также имеются свои отличия и особенности. Для коптильни горячего способа потребуется обустроить очаг розжига прямо под камерой. В конструкциях для холодного копчения очаг розжига строится в стороне, а непосредственно к камере проводится удлиненный дымоход.

Схема устройства коптильни из кирпича

Важным моментом для строительства хорошей коптильни является применение глины, а не цементного раствора для обмазки деталей из дерева. Связано это с тем, что глина является натуральным, природным материалом, что влияет на запах продуктов, приготовленных в коптильне.

Дымоход лучше всего соорудить из кирпича, несмотря на то что металлический вариант будет дешевле. Для защиты от осадков стоит поставить металлический колпак над трубой. Это также отразится на запахе и вкусе мяса или рыбы.

Хорошим решением будет установка съемного поддона в коптильный отсек. Это даст возможность удалять остатки жира, который стекает с продуктов в процесс готовки. Если этого не сделать, то с течением времени будут добавляться неприятные привкусы и запахи, застарелого горелого жира. Можно сделать выступы, чтобы устанавливать съемные решетки, куда будут укладываться куски продуктов, вместо подвешивания их на крючья.

Приступаем к постройке

Поскольку в дальнейшем переместить коптильню не получится, место ее расположения потребуется выбрать обдуманно. Участок для ее строительства должен быть удобным, располагаться вдали от дома и растущего сада, чтобы дым от копчения не нанес ему вреда. Также участок потребуется очистить от мусора и растительности, поскольку вам потребуется строить фундамент под конструкцию.

Как вы уже знаете, сооружать коптильню можно из любых подручных материалов, но самым оптимальным вариантом все же считается кирпич. Поэтому строить коптильню мы будем из этого материала.

Несмотря на разновидности коптилен, а они бывают для горячего и холодного метода обработки продуктов, их конструкция практически одинакова и состоит из следующих элементов:

• камин;
• колосник;
• топка;
• решетка или держатель для продуктов;
• крышка.

Комбинированный вариант состоит из двух камер. Одна из них располагается над очагом, что дает горячее копчение, а другая находится за перегородкой и соединяется каналом-дымоходом. Такое решение позволяет реализовать холодное копчение.

Универсальная двухкамерная коптильня

Перед тем как приступать к строительству, необходимо составить чертежи и план работы. Желательно разбить их на этапы, чтобы потом самому не запутаться. Таким образом, вы подготовитесь и будете точно знать, что за чем сделать, выполните все нюансы и не сделаете ошибок.

Этапы работы:

1. подготовка площадки;
2. покупка стройматериалов и инструментов;
3. строительство фундамента;
4. кладка кирпича;
5. строительство подвода для дыма (конечно, если предполагается устройство холодного копчения);
6. проверка конструкции на правильную работу.

Итак, чтобы построить стоящую коптильню своими руками, вам потребуется предварительно подготовить:

• кирпичи: можно брать керамические или огнеупорные, от силикатных откажитесь, они не подходят для строительства таких конструкций;
• глину;
• лопату и емкость для приготовления раствора;
• дверцы для вашей коптильни;
• металлическую решетку или прутья, чтобы было куда располагать продукцию для копчения;
• металлическую крышку;
• уровень строительный;
• шпатель и кельму;
• компоненты для фундамента.

Строительство фундамента для коптильни

Чтобы устроить фундамент понадобятся: стальная сетка, бетон, щебень и песок, также вполне подойдет бетонная плита. Создать подушку из бетона своими руками можно следующим образом:

Сверху фундамент желательно укрыть рубероидом, чтобы обеспечить гидроизоляцию.

Выкладываем коптильню

Перед тем как укладывать кирпич, вы должны знать, что название его сторон:

1. тычок:
2. пастель;
3. ложок.

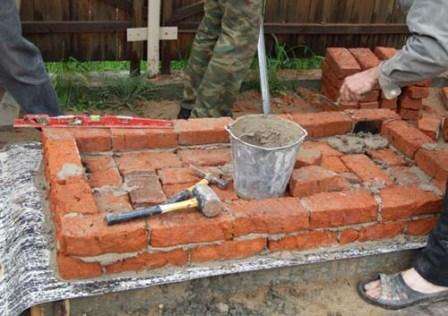

Фундамент мы построили, начинаем кладку кирпичей своими руками:

Подробно ознакомиться с процессом кладки кирпича поможет данный видео урок:

По окончании строительных работ, чтобы придать конструкции эстетичный вид производят затирку швов.

Порядовка кирпичной коптильни

Подробная схема кладки

С третьего ряда начинаем выкладывать вытяжной канал будущей коптильни.

Необходимо закрепить дверцу зольника и печки. Продолжаем выкладывать вытяжной канал.

Выкладывая двадцатый ряд положите перемычки из уголка полками друг к другу.

Переднюю часть кирпичной коптильни закрываем крышкой, чтобы сохранить дым в процессе копчения. Для удобства размещения продуктов в камере предусматриваем железные скобы в боковых стенках. Необходимо просто просверлить отверстие, чуть меьшее по диаметру, чем сама скоба, и забить мотолком. Теперь продукты можно размещать на решетке.

Возможные модификации коптилен

Как было уже сказано, коптильни бывают самыми разными, сделать их своими руками достаточно просто, главное - не лениться, иметь большое желание. То, как сделать конструкции для копчения, вы, скорее всего, поняли. Тем более что сегодня, благодаря интернет-ресурсам, можно получить достаточно информации для составления правильной картины строительства коптилен.

Правда, стоит сказать, что вы всегда можете на приусадебном участке сделать коптильню одноярусную или многоярусную, позволяющую коптить разные продукты своими руками, а не покупать их в супермаркете.

Также существуют горизонтальные и вертикальные виды, соорудить которые не составит труда. Можно построить коптильню с мангалом, такая конструкция смотрится не просто эстетично, она достаточно практична в использовании. Тем более построить ее своими руками достаточно легко, главное - составить план работ и иметь под руками чертежи, нехитрые инструменты и стройматериалы.

Вы должны помнить, что после того, как конструкция коптильни построена, потребуется ее испытать. Если при первом ее использовании вы заметили, что из устройства идет дым, значит, где-то есть щели недостаточной герметичности. После того как неисправности устранены, коптильня работает правильно, можете порадовать собственную семью вкусными и ароматными копченостями, приготовленными из мяса или рыбы.

Так как сделать коптильню из кирпича можно только в стационарном варианте, следует заранее предусмотреть несколько моментов:

• Определить место. Для безопасной эксплуатации следует выбирать отдаленные от дома участки. Однако при этом стоит помнить, что придется относить посуду и продукты к месту готовки, поэтому слишком большое расстояние между постройками делать не нужно. Кроме того, планирование расположения должно учитывать особенность работы коптильни, а именно постоянно выделяемый дым. Он не должен попадать в помещения.

• Подготовить площадку. Основой коптильни станет прочный фундамент, а для повышения его долговечности нужно прибегнуть к очистке территории от мусора, листьев и травы.
• Определить назначение. Обычные устройства, созданные своими руками, предлагают два типа копчения — холодное и горячее. Конструкция может обеспечивать как один из этих режимов, так и оба одновременно.

СОВЕТ: Необходимо заранее определиться, какие типы копчения будут использоваться при работе коптильни, так как это напрямую повлияет на особенность ее организации.

Зависимость от типа копчения

Устройство коптильни своими руками из кирпича меняется в зависимости от того, холодное или горячее копчение выбрано. Каждое из них имеет свои преимущества:

• Пища, приготовленная методом холодного копчения, дольше хранится, но требует больших затрат по сравнению со вторым способом.
• Горячее копчение более выгодно, однако продукты, приготовленные таким образом, испортятся быстрее, чем созданные холодным методом.

Выбран для строительства коптильни своими руками из кирпича один метод или оба — важно учесть следующее: для горячего приготовления необходимо организовать очаг под камерой, а для холодного — в стороне с подводом устройства для подачи дыма.

Сделать коптильню своими руками несложно. Существует множество способов от самых простых (например, коптильня из металлического ведра) и до более сложных и трудоемких (например, кирпичная). Для возведения таких устройств не нужно обладать серьезными строительными навыками, достаточно — следовать инструкции.

Особенности конструкции

Различные размеры и типы конструкций допускают наличие множества элементов в коптильнях, создаваемых своими руками. Однако основными частями являются непосредственно камин, колосник и топка, решетка для продуктов с крючками и крышка, а также главный элемент возведения — кирпич.

Как сделать коптильню из кирпича самостоятельно

Оптимальным вариантом является формирование коптильни с двумя камерами, которые позволят прибегать к разным типам копчения. Поэтому, после выбора и подготовки площадки для возведения устройства можно приступать к составлению схемы работ. Расписанные этапы и чертежи коптильни своими руками из кирпича должны включать:

• Список необходимых инструментов. К ним относятся как части коптильни — кирпичи, дверцы, решетка и металлическая крышка, так и средства для произведения работ — глина и компоненты для фундамента, шпатель, лопата и емкость для смеси.

ВАЖНО: Для возведения коптильни своими руками из кирпича подходит только огнеупорный кирпич.

• Последовательность работ: первым делом при устройстве коптильни своими руками из кирпича необходимо подготовить фундамент, затем выбрать схему кладки кирпичей и возведения подвода для дыма.

Формирование фундамента

Хорошей основой послужит своеобразная бетонная подушка со стальной сеткой внутри. Создание сводится к нескольким простым шагам:

• Выкапывается яма чуть больших размеров, чем будущая коптильня с глубиной около 40 см.
• Дно ямы заполняется слоем песка и щебня.
• Сверху кладется стальная сетка.

• Вырытая яма полностью заливается бетоном, оставляется на застывание.
• Сверху кладется гидроизоляционный слой рубероида.

Создание основы коптильни из кирпичей

Поскольку устройство представляет собой объемную конструкцию, следует и к кладке кирпичей подойти основательно. Самым оптимальным вариантом будет выбор одной из существующих схем и последовательное возведение рядов.

После того как выбран чертеж, можно приступать к работе:

• С помощью мастерка на фундамент наносится бетонный раствор.

СОВЕТ: Для смеси можно использовать цемент и мелкий песок в пропорции 1 к 4. Перемешанную однородную массу следует постепенно заполнять водой, не забывая помешивать, пока не образуется густая консистенция.

• Тычок кирпича покрывается раствором, затем прикладывается вертикально на уже уложенный раствор. Следующий кирпич необходимо класть со сдвижением в сторону стыка.

Название сторон кирпича

• Выполняется порядовка. Каждый ряд обязательно очищается с помощью мастерка от излишков раствора, которые образуются при сдвиге элементов. При этом для повышения устойчивости будущей коптильни из кирпича следует швы нижних рядов перекрывать цельным кирпичом сверху. Другими словами — соблюдать перевязку.

Формирование подвода для дыма

Такой элемент является обязательной частью коптильни с возможностью приготовления пищи методом холодного копчения. Создается он следующим образом:

• Подготавливается траншея. Стандартный размер — 0.5 м в ширину, 0.3 в глубину и в длину. Дно утрамбовывается.
• Выкладывается ряд кирпичей, закрепляемых с помощью раствора. Высота вертикальной стены должна составлять около 25 см.

Канал такого дымохода имеет ограничения с двух сторон. С одной находится топка, с другой — коптильная камера, которая должна быть выше топки. Угол восхождения — около 9 градусов.

• Сверху создается перекрытие по форме домика.
• Раствор оставляется на застывание. После этого сверху до коптильной камеры нужно насыпать слой земли около 14 см.

СОВЕТ: Канал дымохода должен входить вглубь коптильни не более чем на 0.3 м.

Проверка перед запуском

Перед тем как в полную мощь использовать коптильню по назначению, следует проверить правильность ее работы в тестовом режиме. Это позволит обнаружить и устранить недостатки. Сделать это можно следующим образом:

• Соответствующее отделение наполнить опилками. При этом наиболее предпочтительным вариантом будут вишня и абрикос.
• Разжечь топку.
• Поместить в коптильню мясо или рыбу.
• Закрыть выходную трубу и подождать, пока внутренняя часть коптильни заполнится дымом.
• Дождаться, пока температура в коптильне достигнет 60 градусов, затем открыть дымовое отверстие.

• Выждать около получаса в рабочем режиме.
• Достать продукты. Если коптильня из кирпича работает верно, мясо будет золотистым и горячим.

Видео: коптильня из кирпича своими руками

Таким образом, изучив устройство коптильни из кирпича, даже новичку в строительном деле можно создать ее своими руками. При этом коптильня покажет эффективность и безопасность, поскольку будет возведена по выверенным шагам и пройдет необходимую проверку.

Многие люди, которые являются владельцами частных участков, желают обустраивать свою территорию таким образом, чтобы она была комфортной и приятной для применения. Это предусматривает возможность установки различных малых архитектурных форм, а также элементов для приготовления пищи на улице или для готовки мяса и рыбы. Сюда относится и коптильня из кирпича, которая обеспечивает создание вкусных, ароматных и приятных блюд, отличающихся насыщенным и невероятным вкусом.

Данная конструкция может предназначаться как для холодного, так и для горячего копчения. При желании можно построить коптильню своими руками, для чего можно изучить инструкцию и просмотреть соответствующее видео, где будет поэтапно расписан процесс строительства. Создать коптильню можно из совершенно разных материалов, причем нередко для этих целей применяются подручные средства, поэтому не приходится тратить на этот процесс слишком много денежных средств. Именно конструкция из кирпича считается наиболее оптимальным выбором.

Преимущества кирпичных коптилен

Данные изделия обладают следующими положительными сторонами:

• высокая практичность;
• надежность;
• долгий срок эксплуатации;
• возможность выполнить все этапы строительства своими руками;
• прекрасный внешний вид, который будет подходящим для совершенно любого участка.

Однако для обеспечения всех вышеперечисленных преимуществ необходимо подбирать только высококачественные материалы, обладающие нужными параметрами.

Какие материалы нужно подготовить

Построить конструкцию можно только при наличии определенных материалов, к которым относятся:

• специальный кирпич, который должен быть качественным и надежным;
• глина;
• пруты и крышка из металла;
• дверца из дерева;
• решетка, на которой будет происходить процесс копчения продуктов.

Также подготавливаются и инструменты, которые обеспечат выполнение всех запланированных работ. Другим важным вопросом является выбор специализации будущей коптильни, поскольку она может быть холодного или горячего копчения, причем можно даже соорудить конструкцию, которая будет универсальной, поэтому в ней можно осуществлять два совершенно разных процесса.

Выбор места для расположения конструкции

Коптильня из кирпича должна быть расположена на участке в таком месте, где можно будет пользоваться ею со всеми удобствами. Следует помнить, что является сложным и тяжелым материалом, в результате чего из него получаются только стационарные и капитальные сооружения. Поэтому перенести при желании полученную коптильню в другое место просто не получится. Поэтому выбор ее места нахождения является очень важным моментом.

Читайте также: Электростатическая коптильня - это хорошо и просто

Место должно быть не только удобным для применения, но и должно находиться на определенном отдалении от жилого сооружения.

Важно помнить, что во время работы коптильни как холодного, так и горячего копчения будет возникать дым, который будет выходить наружу, поэтому рядом с сооружениям не должно быть деревьев, а иначе им может быть нанесен непоправимый вред.

Подготовка участка для строительства

Как только будет решено, где именно будет сооружаться коптильня, нужно выбранный участок правильно подготовить. Для этого выполняются следующие работы:

• Территория очищается от всех ненужных элементов, к которым относится грязь или мусор.
• Верхний слой почвы вместе с травой аккуратно и тщательно снимаются.
• Далее можно приступать к обустройству фундамента, который является обязательным элементом, причем оптимальным выбором считается обычное бетонное основание, глубина которого будет не больше 40 см., поскольку коптильня будет небольшим сооружением.
• Сделать котлован можно своими силами или с помощью техники, однако за счет того, что он будет нешироким и неглубоким, особых проблем с выполнением работы своими руками не возникнет.
• Нередко создаются коптильни, размеры которых являются достаточно большими, причем для них необходимо обустраивать фундамент, который будет заложен ниже уровня промерзания грунта, а также обеспечивается армирование основания;
• Если же коптильня холодного или горячего копчения будет небольшой, поскольку будет предназначаться для маленького количества мяса или рыбы, то для нее при наличии хорошего и плотного грунта, можно будет просто утрамбовать нижний слой почвы.

Процесс создания небольшой коптильни

Как правило, если предполагается формировать конструкцию, которая будет предназначаться для личного частного пользования, а при этом не предполагается постоянно заниматься процессом копчения, то идеально подходит для участка небольшая конструкция, которая будет великолепно справляться с поставленными задачами.

Ее строительство будет легко реализовано своими руками, причем эта процедура не будет занимать много времени или требовать существенных усилий.

Однако даже при возведении небольшого сооружения важно знать, какие нюансы и требования должны быть учтены во время работы. Желательно просмотреть различные видео-ролики, которые в свободном доступе имеются в интернете, причем именно там можно наглядно увидеть, как именно должно быть реализовано строительство.

Весь процесс делится на следующие этапы:

Практически все любят копчёности, но магазинные продукты не всегда могут похвастать своим качеством и натуральностью. В таком случае вы можете сделать несложную коптилку своими руками из кирпича , бочки или любого другого подручного материала. – лучший способ порадовать близких вкусными и ароматными блюдами.

Как сделать простую коптилку своими руками

Существует довольно много вариантов коптилок. Перед установкой выбранного варианта коптилки нужно правильно подобрать место, что позволит обезопасить себя и близких от клубов дыма и в то же время получить вкусное мясо и рыбу Кирпичную коптилку удобно расположить на возвышенности недалеко от дома, чтобы дым не мешал комфортному отдыху.

Строительство простой кирпичной коптилки

Материал для изготовления простой коптилки может быть различным. Многие предпочитают дерево, так как оно придаёт копченостям особый аромат. Деревянные мини коптильни подходят для холодного копчения мяса и рыбы.

Простая деревянная коптилка своими руками

Начинают строительство простой коптилки с дымохода. Если мини коптилка готова, обустройство на глубине (под землёй) практически невозможно. Выкапывается тридцати сантиметровой ширины ров, глубина залегания около полуметра. Длина составляет полтора метра от коптильни (входа) к костру. Дымоход производится из асбестовой трубы, дерева, бетона, металла. Самый практичный вариант, это сваренная, скреплённая железная труба с изгибом и выводом в коптильную камеру.

Смотрите видео: Мангал из кирпича

Когда дымоход простой коптилки свои руками готов, можно приниматься за топку. Её можно сделать из металлической коробки или сделать кирпичной. Куб должен иметь размеры сорок на сорок и на сорок сантиметров. Он присоединяется к трубе с одной стороны, а с другого бока монтируется специальная задвижка для воздушной тяги. Обустройство коптильной камеры менее сложное.

Простая коптилка своими руками

Над дымоходом устанавливается герметичная деревянная камера. Дальше производится устройство сетки, решёток, крюков. Устанавливается дымовая задвижка, съёмная панель либо дверца для забора, закладки мяса. Для создания красивой кирпичной коптилки требуется больше времени и трат на материал.

Как сделать несложную коптилку из кирпича своими руками

Простая кирпичная коптильня возводится на небольшом фундаменте из стандартного кирпича с последующей декоративной отделкой. Дымоход изготавливается из железной либо асбестовой трубы. Расстояние составляет полтора метра от камеры до топки. Обустраивать несложную кирпичную коптильню можно без специального подбора места.

Мини коптилка из подручных материалов

Для несложной коптилки холодного копчения под коптильную камеру закладывается фундамент, который заливается монолитным слоем. В яму глубиной в 40 сантиметров засыпаются гравий с песком, затем укладывается армирующая сетка и заливается бетон.

При выкапывании ямы под фундамент, сразу производится ров для дымохода. В землю закладывается труба, кирпичный короб. После заливки фундамента можно приниматься за
обустройство топки. Топка может быть изготовлена из железного ящика или кирпича с задвижкой. Ящик герметично совмещается с дымоходом.

Несложная кирпичная коптилка своими руками

Когда фундамент устоялся, можно начинать выкладывать стены камеры. Её можно делать в полкирпича, с внешним декором или уступами для будущих полок. В кладку закладываются поперечные прутья для крюков. Простая коптильня оборудуется защитной крышкой. Для этого подойдёт каркас из дерева с куском мешковины, которая будет увлажняться в процессе копчения. Сверху камеры можно поставить металлический съёмный мангал.

Как быстро сделать несложную коптильню для дачи

Если заливание фундамента при возведении простой коптильни не предусматривается, можно организовать столбики из бетона и железную объёмную бочку. В зависимости от затрат на изготовление коптилки, зависит ее долговечность. Если около камеры организовать две топки, можно соорудить устройство и для холодного и для горячего копчения. Используются они попеременно.

Несложная самодельная коптильня

Коптилка для дачи устанавливается в отдалении от дома на возвышенности. На место для костра укладывается лист металла. С двух сторон для оборудования жаровни выкладываются кирпичные столбики или ставятся из бетона. Сверху ставится железный короб с полочками, поддоном, задвижкой либо крышкой сбоку. Сверху закладываются и вынимаются продукты. Поддон предназначается для закладки опилок. При нагревании они будут выделять дым и коптить продукцию. Такую коптилку можно перевозить и устанавливать на природе.

Мини коптилка простая для дачи

Для более простого оборудования, можно применить старый холодильник, деревянный, железный ящик, бочка. При желании, можно коптить продукты даже на мангале. Берётся отрезок трубы либо бочка, укладывается боком на мангал. Внутри устанавливается решётка, выкладывается продукция. На дно бочки насыпаются опилки. Бочка закрывается, разжигается огонь.

Смотрите видео: Мини-коптильня. Как быстро закоптить ребрышки

Если на рыбалке, охоте или в походе захотелось копчёностей, берутся брёвна либо камни. Создаётся аналог топки, укладываются нарубленные дрова, жжётся довольно много углей. Затем всё накрывается свежими ветками, травой, наверху выкладываются подготовленные продукты. На угли насыпаются опилки. Продукты время от времени переворачиваются.

Без профессиональной коптилки можно организовать комнатку между растущих по бокам деревьев. Она ограждается брезентовым материалом, одеялами, ветками с листьями. Угли из древесины, вода, опилки и герметичность — это главные требования для проведения копчения. Процесс может растягиваться на несколько дней. Главное — не забывать добавлять опилки и менять продукцию для готовки.

Несложная коптильня из нержавейки

Разновидностей мини и несложных коптилок из кирпича и подручных материалов достаточно много. Выбирайте самостоятельно подходящий вариант для дачи, который вы сможете сделать своими руками. – это практичное устройство для вашей семьи.

Владельцы приусадебных участков, желающие иметь на своем столе домашние копченые, а не магазинные деликатесы, качество которых нередко оставляет желать лучшего, задумываются об установке коптильни. Некоторые предпочитают приобретать готовые аппараты, а другие, наоборот, решают возвести коптильню своими руками. Преимущества последнего варианта очевидны.
Достоинства самодельной коптильни заключаются не только в экономии средств, поскольку зачастую задействованы подручные материалы, но и возможности придать установке нужные размеры, самостоятельно подобрать комплектацию. Если значение имеет скорость приготовления, делать следует коптильню горячего копчения. Продукты в ней готовятся в среднем 2,5-3 часа.

Самодельные коптильни изготавливают из следующих материалов:

• металлических и деревянных бочек;
• старых холодильников и б/у газовых баллонов;
• металлических листов, сваренных между собой;
• кирпича.

Капитальной и по-настоящему добротной коптильней считается установка, выложенная из кирпича. Она не только выполняет свое прямое предназначение, но и становится украшением приусадебного участка.

Кирпичная коптильня горячего копчения

Представляет собой стационарный вариант установки. Коптильни из кирпича отличаются широким разнообразием и разнятся между собой по размеру, функциональным особенностям, устройству. Крупногабаритные сооружения из кирпича нередко проектируют в виде домиков, что добавляет привлекательности всему участку.

Устройство коптильни из кирпича включает в себя следующие элементы:

• топку;
• дымоход;
• поддувало;
• камеру копчения;
• крышу - верхнее перекрытие;
• двери.

Внутреннее устройство предполагает наличие поддона, куда во время копчения стекает весь жир, требующего регулярной очистки, металлических решеток для расположения заготовок. Внутри коптильной камеры может быть предусмотрена система крючков. Она позволяет подвешивать окорока и рыбу. Идеальным решением становится совмещение решеток и крючков в одной установке, что позволяет вмещать большее количество продуктов для копчения.
Отличительной чертой коптильни горячего копчения от холодного является расположение топки. Она находится непосредственно под камерой копчения. Это позволяет получать высокую температуру для быстрого копчения мясных заготовок.

Возведение коптильни горячего копчения из кирпича

Когда тип копчения и материал определены, необходимо составить четкий план дальнейших работ. Кирпичная коптильня отличается от прочих более длительным сроком службы, но требует основательного подхода. Технология, по сути, сравнима с возведением кирпичного дома, но только в миниатюрной вариации.

Порядок работ по обустройству коптильни из кирпича:

• подготовительный этап;
• выбор материалов и инструментов;
• закладка основания - фундамента;
• кладка кирпичей;
• ввод устройства в эксплуатации.

Конструкция горячего копчения предполагает отсутствие подвода для дыма. Сначала, если прислушиваться к советам опытных мастеров, рекомендуется сделать чертеж будущей коптильни, определиться с точными размерами. Это позволит избежать серьезных ошибок, правильно рассчитать количество кирпича.

Необязательно делать чертежи самостоятельно. Можно взять за пример уже готовый проект. Главное, иметь четкое представление о том, как будет выглядеть коптильня после возведения. Заранее предусматривают и функциональные возможности, то есть совмещение установки для копчения с мангалом, плитой, печью.

Подготовительные работы

Этот этап подразумевает выбор типа копчения, поскольку это определяет конструкцию устройства. В данном конкретном случае предполагается возведение «горячей» коптильни с топкой под коптильной камерой и без обустройства подвода для дыма. Не менее важным является и выбор месторасположения, поскольку сооружение, независимо от размеры и формы, требует соблюдения норм противопожарной безопасности.
Процесс работы стационарной кирпичной коптильни предполагает выделение большого количества копоти и дыма, а также наличие огня. Чтобы избежать любой возможности возгорания, вдыхания продуктов горения, располагаться она должна в отдалении от жилых построек, а также хозяйственных сооружений. Это правило касается и зеленых насаждений. Территория, на которой возводят коптильню, должна быть свободна от кустов и деревьев.
Идеальным вариантом станет обустройство небольшой зоны, которая аналогична той, что делают при установке барбекю. Выглядеть такое решение будет максимально эстетично и органично.

Требуемые материалы и инструменты

Кирпич необходимо брать исключительно огнеупорный. Допустимо применять и керамический. Главное, нельзя использовать силикатный. Такой материал не подходит для возведения кирпичной коптильни. И чем качественный будет кирпич, тем выше срок службы установки для горячего копчения. Наиболее долговечными получаются печи-коптильни с использованием таких материалов, как каменная вата, облицовочный, шамотный огнеупорный и строительный виды кирпича, а также бетонные блоки.

Необходимо заранее приготовить:

• емкость под укладочный раствор;
• молоток, строительный уровень, кельму, шпатель;
• компоненты под закладку фундамента;
• решетку либо прутья;
• дверцы.

Если коптильню планируется возводить небольшой, то потребуется металлическая крыша. Сооружение можно оборудовать деревянными дверцами. Они могут быть сделаны и из металла, но такой вариант сделать самостоятельно сложнее, а если заказывать, то это значительно увеличит расходы. Главное, чтобы проемы были выложены правильно, дверцы плотно закрывались.

Обустройство фундамента

Кирпичная коптильня отличается внушительным весом. Это требует обязательного устройства основания. Его, как правило, делают путем заливки, используя щебень, песок, металлическую сетку, либо укладки бетонной плиты.

Порядок работы предполагается следующий:

• сначала выкапывается яма с размерами, соответствующими габаритам будущей коптильни;
• на дно высыпается щебень и песок, утрамбовывается плотным и ровным слоем;
• поверх укладывается металлическая сетка и заливается бетон.

Строительство можно начинать только после полного высыхания основания. Нельзя проводить кладку, если бетон не успел схватиться. Это приведет к нарушению целостности фундамента и неустойчивости сооружения.
Когда есть возможность провести укладку железобетонной плиты, этим непременно следует воспользоваться. Такое решение гораздо проще, нежели заливка. Это значительно упростит обустройство фундамента.

Укладка нижней части кирпичной коптильни

После завершения работы над основанием начинают выкладывать нижнюю часть будущей печи-коптильни:

1. Первым слоем укладывают строительный, а вторым - шамотный (огнеупорный) кирпич.
2. Боковые и заднюю стенку нижней части обустраивают из бетонных блоков. В боковых частях для доступа воздушных масс оставляют «зазоры», равные одному блоку. По боковым стенкам устанавливают поддувала.
3. Внутреннюю часть топки обкладывают шамотным кирпичом. Он укладывается аналогично блоку - с «зазорами» по бокам.
4. Переднюю стенку укладывают облицовочным кирпичом, оставляя место под монтаж дверцы для топки.
5. Заднюю и боковые стенки обкладывают облицовывают кирпичом.

На этом работа по обустройству нижней части завершена. Можно переходить к следующему этапу.

Монтаж дверцы и укладка верхней части

Дверца устанавливается на постоянное место, надежно фиксируется. Далее, выполняют укладку внешних стенок бетонными блоками. Внутреннее пространство заполняют огнеупорным кирпичом.
Между шамотным кирпичом и бетонными блоками образуется пространство. Его заполняют каменной ватой. Использование теплоизоляции препятствует тепловым потерям, что позволяет поддерживать температуру на нужном уровне.
Выкладываемую камеру сужают кверху. Это делается для перехода к дымоходу. Обязательно оставляют проемы под дверцу для коптильной камеры.

Заключительный этап

Коптильня горячего копчения своими руками из кирпича практически завершена. Остается только выложить основание под заслонку. Этот элемент необходим для того, чтобы создать оптимальные условия для процесса копчения.

Следующим шагом монтируют дымоход. Он обкладывается кирпичом. Чтобы в него не попадал мусор, обязательно предусматривают сетку и козырек. В коптильную камеру устанавливают дверцу. Для обеспечения контроля за процессом приготовления копченых продуктов рекомендуется монтировать термометр.

Железобетонная плита либо заливной фундамент без отделки смотрятся неэстетично. Поэтому заранее нужно продумать то, каким материалом облагородить площадку. Главное, выбирать огнеупорную и негорючую отделку.

Введение в эксплуатацию

Чтобы проверить то, насколько герметично выполнена кладка, рекомендуется провести тестовую закладку опилок. Можно сразу заложить заготовки мяса или рыбы. Цвет и качество копчености тоже позволяют оценить результат проделанной работы. Выходную трубу закрывают, поджигают опилки, ждут, когда коптильня прогреется, а затем открывают выходное отверстие. Оставляют устройство работать еще полчаса.
Если непосредственно от коптильни в процессе работы исходит дым, значит, не все щели надежно закрыты. И чтобы дальше эксплуатировать устройство, сразу необходимо устранить эти недочеты. Касательно качества копчения, то извлеченные заготовки должны иметь золотистую «корочку», быть горячими и ароматными.
