Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

Содержание статьи

1. Типовые проекты дачных туалетов
2. Как создаётся чертёж
3. Проекты надстроек для дачного туалета
4. Виды деревянных кабинок
5. Итоги
6. Чертежи и размеры для строительства деревянного туалета
7. Чертежи дачных туалетов типа «шалаш»
8. Выбираем материал для дачного туалета
9. Требования к размещению туалета
10. Конструкции ям для нечистот у дачного туалета
11. Как установить деревянный туалет на место
12. Дачный пудр-клозет
13. Люфт-клозет для дачи
14. Схема уличного туалета
15. Туалет типа «Шалаш» (треугольный)
16. Чертеж туалета «Теремок»
17. Теплая уборная
18. Комбинированный душ-туалет

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

1. туалетный домик с выгребной ямой,
2. биотуалет,
3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

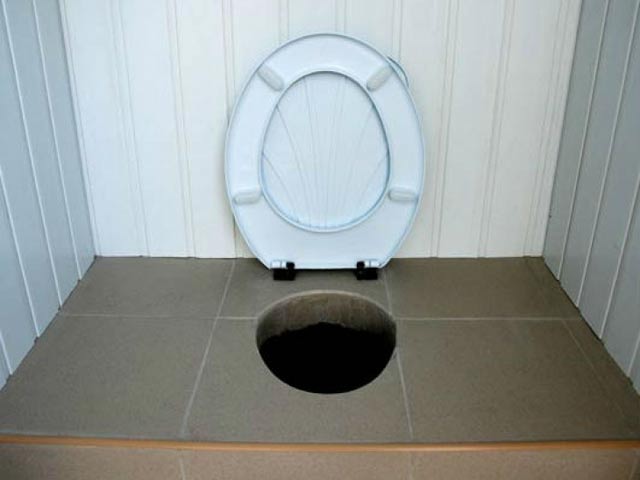

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно ! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

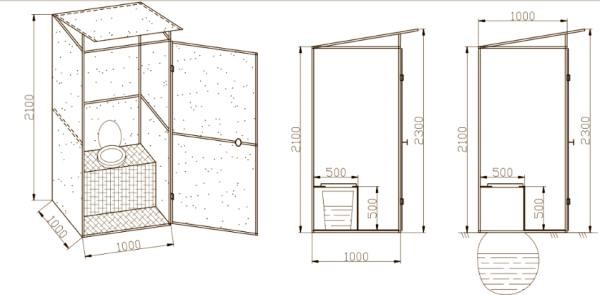

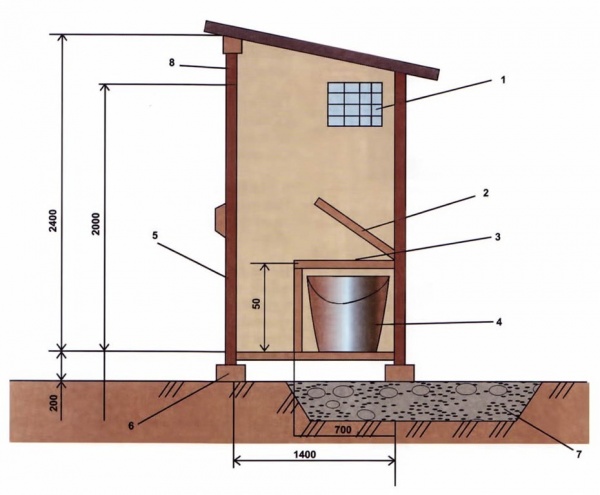

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

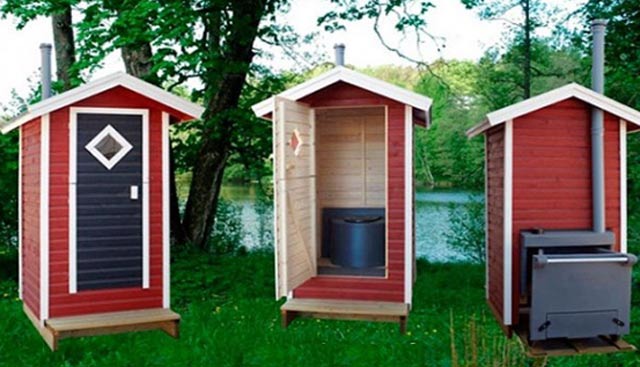

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет ! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

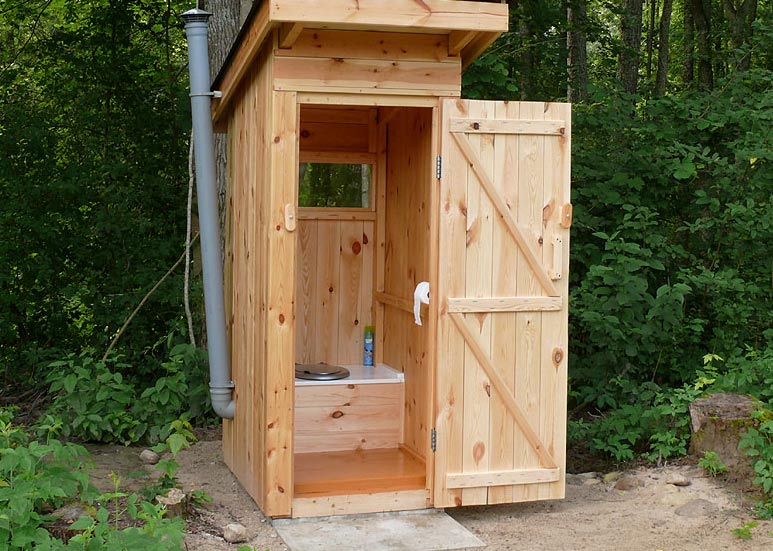

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

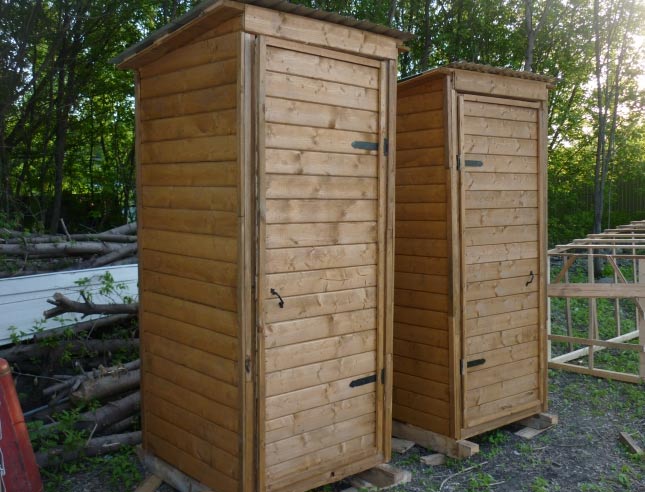

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

Дачный туалет своими руками

Даже если на загородном участке нет домика или беседки, то без добротного, аккуратного туалета любой отдых будет не в радость. И хоть обычно туалет размещается в самом дальнем углу где-нибудь на краю участка, его надо сделать стильным и комфортным. Мы расскажем о том, как построить туалет своими руками и представим вашему вниманию подробные чертежи самых популярных конструкций. С их помощью вы сможете быстро установить понравившийся туалет, избежав ошибок в строительстве.

Чертежи и размеры для строительства деревянного туалета

Самый распространенный, можно сказать, стандартный вариант на даче - туалет в виде деревянного домика с выгребной ямой . Появившиеся в последнее время биотуалеты или торфяные туалеты позволяют обойтись без выгребной ямы, но в любом случае кабинку построить придется.

Если вы хотите создать свою, оригинальную конструкцию, то для определения необходимого количества материала лучше всего использовать чертеж туалета с размерами, разработанный лично. В противном случае можно воспользоваться типовым проектом.

Разрабатывая чертеж дачного туалета, начинайте с проектирования каркаса . При этом укажите габаритные размеры строения, разметьте, сколько и каких материалов понадобится , укажите необходимое сечение деревянного бруса и досок .

Помните о том , что на чертеже деревянного туалета обязательно надо указать схему раскроя облицовочного материала. Как правило, расчет его количества делается для передней, задней и одной из боковых стенок ввиду симметричности конструкции. Затем добавляют необходимое количество стройматериала для другой стороны .

Разрабатывая чертеж туалета, не забудьте о том, что передняя сторона должна быть выше задней стенки, для создания необходимого уклона.

Если планируется деревянное перекрытие потолка, внесите необходимые расчеты в свой план, дополнительно укажите размеры кровельного листа. В завершение работы составьте итоговую смету необходимых материалов.

Как пример, посмотрите на готовый чертеж туалета и ознакомьтесь с особенностями его конструкции.

1. Для каркаса используется брус 100 х 100 мм или 150 х 150 мм и обрезная доска толщиной не менее 20 мм .
2. Высота туалета не должна быть меньше 2 метра, при ширине от 1,2 метра. С точными размерами можно ознакомиться, изучив чертеж туалета для дачи.
3. Передняя и задняя стенка кабинки - прямоугольные, а боковые - трапециевидные, что позволяет добиться необходимого уклона крыши.
4. Для проникновения дневного света и в качестве вытяжной вентиляции в одной из боковых стенок вырезано окно.
5. Перекрытие пола выполнено досками толщиной 50 мм и зашито листом ОСБ .
6. Оно установлено на основу из бруса сечением 150х150 мм , соединенного гвоздями. Чтобы увеличить прочность полозьев, их стыки выполнены «в паз» глубиной 50 мм.
7. Чертежи для строительства на даче туалета своими руками указывают на необходимые размеры двери 1950х705 мм . Для ее изготовления используется обрезная доска и плиты ОСБ .
8. Как видите, для постройки крыши , с шагом в 400 мм устанавливаются стропила из досок 100 х 50 мм . Предусмотрено их соединение с каркасом при помощи гвоздей. В качестве кровли используются профильные листы или шифер.

Взятый за основу готовый чертеж деревянного туалета, который можно использовать для дачи, можно видоизменить под свои условия. При этом важно соблюдать необходимые пропорции. Учтите и то, что увеличение размеров повлечет за собой дополнительные издержки на закупку материала.

Чертежи дачных туалетов типа «скворечник»

Независимо от того, будете ли вы использовать химический, торфяной биотуалет или конструкцию с выгребной ямой, для его установки под открытым небом понадобится кабинка . Предлагаем вашему вниманию чертеж деревянного туалета типа «скворечник» .

Для изготовления каркаса основания и пола понадобятся доски и брусья из лиственницы, а на стены, двери и перекрытия можно пустить сосновый пиломатериал.

Строить туалет своими руками необходимо со сборки каркаса , чертежи которого выполнены на отдельном листе.

Помните, что от этого будет зависеть, насколько ровным и аккуратным будет дачный туалет, поэтому неукоснительно соблюдайте размеры и изучайте чертежи самым тщательным образом.

После изготовления каркаса приступайте к обшивке конструкции досками и установке двери . На завершающем этапе выполняется кровля и наружные работы . Сам домик можно покрасить масляными красками или лаками, а пол и основание дополнительно требуется обработать антисептиком.

Построить туалет на даче можно своими руками, чертежи, которые мы предлагаем, проверены не на одном участке. Подскажем только некоторые нюансы его установки.

Если вы будете использовать торфяной или биотуалет, то домик можно установить на подушку из щебня. Для этого по периметру вынимается грунт глубиной до 20 см и засыпается щебнем либо битым кирпичом. Крепление туалета к основанию не требуется.

Чертеж дачного туалета Чертежи и размеры дачного туалета Таблица раскроя досок правой стены Чертеж каркаса дворового туалета левой стены Чертеж стен туалета
Основа - брус с сечением 150×150, обработанный антисептиком Таблица раскроя досок для нижнего перекрытия Таблица (чертеж) раскроя досок фассадной стены Дополнительные стропила при утеплении пенопластом туалета Таблица материалов необходимых для постройки туалета

В случае установки «скворечника» с выгребной ямой, потребуется фундамент из бетонных блоков 200 х 200 х 400 мм или перекрытие из двух бордюр.

Для кровли используется лист из металлопрофиля, в качестве конька - согнутая полоса оцинкованной стали.

Дачный туалет можно построить своими руками за выходные, так как представленные нами чертежи содержат размеры, проверенные на практике. При этом качество такого строения будет намного выше, чем у покупного изделия.

Чертежи дачных туалетов типа «шалаш»

Дачный туалет типа «шалаш» своими руками совсем несложно. Чертежи и схемы сборки, представленные ниже, помогут создать конструкцию в максимально сжатые сроки.

Работу следует начинать со сборки передней и задней стенок . Для этого вам понадобится обрезная сосновая доска толщиной не менее 30 мм . Крепить конструкцию можно как гвоздями, так и саморезами.

Устанавливая поперечные , продольные и распорную балки, начинайте собирать туалет своими руками (см. чертежи). После этого установите поперечину постамента, закрепив ее к задней стенке и распорной балке.

Собрав каркас, зашивайте досками основание пола и помост . На пол лучше использовать доски твердых пород древесины толщиной до 50 мм. После этого приступайте к обшивке скатов. Для них можно применить обрезную доску 20х100 мм.

Передняя стенка туалета Передняя стенка туалета Задняя стенка туалета Задняя стенка туалета Каркас туалета без настилов
Общий вид каркаса Обшивка Обшивка План туалета: вид сбоку План туалета: вид спереди

Устанавливая туалет типа «шалаш», обратите внимание на чертежи задней стенки. Именно там во время обшивки требуется установить вентиляционный короб.

На последнем этапе собирают и навешивают дверь .

Туалет «шалаш», чертежи которого мы рекомендуем использовать в своей работе, под силу собрать одному человеку за один-два дня. Не забудьте защитить древесину домика краской или лаком, а основание пола дополнительно обработать антисептиком.

Выбираем материал для дачного туалета

Чаще всего на загородных участках устанавливают деревянные конструкции туалетов . Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

Наиболее долговечным считается кирпичный туалет , который довольно легко соорудить своими руками, чертежи при этом можно не искать. Важно правильно разметить основание , построить фундамент и соблюдать вертикальность стен . Только так можно надеяться на достаточную прочность сооружения.

Не менее надежным является и металлический дачный туалет , чертежи и размеры которого - не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Требования к размещению туалета

Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций :

• Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
• Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
• Обязательно предусматривайте подъездные пути для ассенизаторской машины.
• Не стройте туалет в низинах, так как во время паводка он будет затоплен.
• Учитывайте преобладающее направление ветра в вашей местности.

Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Конструкции ям для нечистот у дачного туалета

Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

Герметичные ямы ограничений на установку не имеют.

Построить яму для нечистот можно одним из следующих способов:

• Кирпичная кладка.
• Баки из полимеров.
• Железобетонные кольца.
• Бетонные, залитые при помощи обрешетки.

Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

Далее заливают бетон, а после его затвердевания, в зависимости от типа стен, выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

Установка в яму пластиковой емкости предотвращает попадание фекальных масс в грунт, поэтому допускается санитарно-гигиеническими нормами к использованию на любой территории.

Как установить деревянный туалет на место

В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

Сборочный чертеж Чертеж каркаса Чертежи деталей каркаса

1. Установите фундамент . С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

1. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас . В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
2. В качестве обвязки крыши устанавливаются продольные элементы , выступающие не менее чем на 30 см за периметр домика.

Шлифуем пол Вырезаем и сбиваем брусья Крепление шва шпилькой
Крепление пола скобой Прибиваем блок-хаус Крепление дверной коробки шпилькой

1. Для обвязки основания крепите враспор четыре планки на уровне стульчака . При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
2. Далее установите укосины по диагонали задней и боковых стен .

Диагональные распорки

1. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
2. Обшейте каркас деревянными досками , профнастилом, шифером и т.д.
3. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
4. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.

Набиваем обрешетку Фиксируем ондулин

1. При необходимости установите вентиляционную трубу , прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
2. Навесьте дверь . Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

Завес Окошко Уборная готова
Ручка и засов Уборная вид сбоку Уборная вид сзади

Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Дачный пудр-клозет

В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится - это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет - пудр-клозет.

Его конструкцией предусмотрена емкость для сбора нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

Несмотря на то, что пудр-клозет можно установить даже в дачном домике, конструкция довольно трудоемка в обслуживании, поэтому используется лишь как временное решение проблемы.

Люфт-клозет для дачи

Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью - так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

• Выгребная яма - только герметичного типа, с контуром электрического обогрева в стенках.
• Обязательно наличие вытяжной трубы . Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
• Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
• Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Несмотря на очевидное удобство использования люфт-клозетов, широкого распространения они не получили, так как требуют дополнительных затрат на обогрев ямы в зимний период.

Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

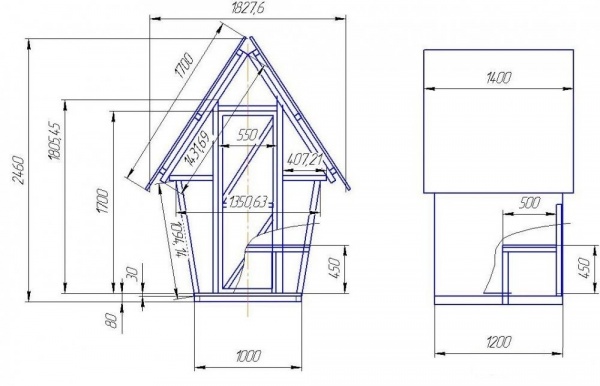

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать …но приспособить такую кабинку можно к любому типу…

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Первая постройка, которая появляется на любом участке — туалет. Мы можем как-то обойтись без домика и душа, а вот без этой постройки — никак. Для многих туалет для дачи своими руками — первый строительный опыт. Хорошо что строение незамысловатое, так что даже без наличия опыта справится несложно.

Самая первая постройка на даче — туалет. Часто это — первый опыт строительства своими руками

Хоть дачный туалет и не самая сложная постройка, особенностей много. Без четкого плана действий не обойтись. Распишем по шагам, как построить туалет на даче:

1. Выбираете тип туалета.
2. Определяете место на участке под строительство.
3. Определяетесь с размерами и материалами для строительства.
4. Приступаете к строительству.

Теперь о каждом пункте подробнее.

Без выгребной ямы

В большинстве своем туалеты без выгребной ямы строятся намного проще и быстрее. В них отходы собираются в герметичную емкость, которая обычно ставится прямо под стульчаком. Вся разница в том, как перерабатываются отходы и нейтрализуется их запах. Есть следующие виды:

Плюсы у дачных туалетов без выгребной ямы (называют еще сухими) существенные:

Минусы тоже немалые:

• Туалеты фабричного изготовления не так уж и дешевы.
• Необходимо периодически менять емкость.
• Нужно следить за наличием средств нейтрализации.

Нормы установки туалета на участке

Большая часть ограничений относится к туалетам с выгребной ямой: необходимо ограничить возможные загрязнения. Нормы такие:

Остальные нормы справедливы для всех типов туалетов:

• До границы участка должно быть не менее 1 метра.
• Двери не должны открываться в сторону соседнего участка.
• При выборе места расположения нужно учитывать преобладающее направление ветра.

Выбирая место, где будете строить туалет для дачи своими руками, обращайте внимание не только на собственные постройки и объекты, но и на соседские. Это поможет избежать трений с ними и с санстанцией.

Если строить будете туалет с выгребной ямой, ко всем перечисленным требованиям нужно еще добавить — организацию подъезда для машины-ассенизатора.

Как сделать туалет на даче своими руками

Первые два шага вы уже прошли: выбрали тип туалета и место для его установки. Следующий шаг — выбираем размеры. С ними определиться не так уж и сложно. Как выбрать объем выгребной ямы рассказывали — на 2-3 человека достаточно 1,5 кубометра, теперь о том, каких размеров должен быть домик для туалета. Тут все зависит от собственного желания и от габаритов хозяев. В стандартном варианте делают туалеты следующих размеров:

• высота — 220 см;
• ширина — 150 см;
• глубина — 100 см.

Эти габариты удобны для людей со средней комплекцией. Их можно изменять так, как вам удобно. Никаких стандартов нет.

Домики для туалетов чаще всего делают из дерева. Но это — не правило. Он может быть из листового материала типа ДВП, ГВЛ, из плоского шифера, кирпича и любых других строительных материалов, профилированного листового металла, даже из пластика.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила

Самый любимый кровельный материал для дачного туалета — шифер. Недорого стоит устройство мягкой кровли из наплавляемых материалов. А вообще, можно использовать любой имеющийся в наличии. Его крепят на сплошную обрешетку, так что особой разницы нет.

Строим деревенский туалет

Последний этап — собственно строительство. Порядок действий определяется тем, какого типа туалет вы будете возводить. Если с выгребной ямой, первой делают ее.

Выгребная яма для туалета

Порядок действий при строительстве такой:

Чтобы не возится с кладкой и гидроизоляцией, можно установить специальную пластиковую емкость — септик. Они бывают разных объемов и конструкций — с одной или двумя горловинами.

Септики в выгребную яму дачного туалета — и никаких проблем с гидроизоляцией

Котлован роется чуть больше размеров выбранного септика, емкость устанавливается, засыпается вынутым ранее грунтом. Устройство такой выгребной ямы в разы быстрее и надежнее.

Кабинка для дачного туалета

Любой туалет для дачи устанавливается в небольшой кабинке-домике. Своими руками проще всего сделать прямоугольное сооружение с односкатной крышей: минимум времени, затрат и материалов.

Основание под кабинку — столбики

Первым делом нужно позаботиться о наличии пола. Его нужно поднять на некоторое расстояние над землей. Удобнее сделать это при помощи столбиков, сложенных в углах постройки. Закапывать их на глубину промерзания грунта вряд ли стоит, но заглубить в грунт на 20-30 см ниже плодородного слоя нужно. Складывают их обычно из кирпичей, бутового камня, можно залить из бетона, и т.п. На таком основании во время пучения кабинка будет подниматься, но обычно это ни к каким серьезным повреждениям не приводит: сооружение небольшое.

Как оказалось, туалет для дачи своими руками построить не так уж и сложно. Времени и затрат нужно немного. Зато в процессе приобретете полезные навыки.

Первоочередной задачей при является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.

Чертеж с размерами дачного туалета

Схема с размерами и проект дачного туалета

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.

Схема и проект деревянного туалета для дачи

Готовый собранный туалет из дерева на даче



Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.

Схематическое устройство люфт клозета

Чертеж люфт клозета для дачи или дома


Эта конструкция хороша тем, что ее можно установить в помещении, создав , а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.

Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной .

Процесс постройки люфт клозета на даче


Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и . Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой . Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.

Чертеж с размерами устройства пудр клозета

Проект пудр клозета на даче


Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.

Процесс постройки пудр туалета на дачном участке




Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Читайте также

Варианты планировки цокольного этажа

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче




Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.

Проект туалета с выгребным резервуаром на даче




Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.
