Какие должны быть показания дмрв ваз. Основные признаки неисправности дмрв. Назначение и принцип работы

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Содержание статьи

1. Назначение и расшифровка аббревиатуры
2. Виды ДМРВ их конструктивные особенности и принцип работы
3. Взаимозаменяемость
4. Проверка работоспособности
5. Кратко о ремонте
6. ДМРВ — что это такое, функция датчика массового расхода воздуха
7. Механизм работы расходомера, конструкции ДМРВ
8. Причины неисправности, признаки поломки
9. Самостоятельная проверка датчика
10. Ремонтопригодность устройства
11. Очистка датчика как альтернатива замене расходомера
12. Профилактика ДМРВ
13. Как определить неисправность ДМРВ?
14. Какой должен быть расход воздуха ДМРВ?
15. Что собой представляет датчик массового расхода воздуха
16. Возможные признаки ненормального функционирования ДМРВ
17. Как снять и проверить ДМРВ работоспособность
18. Попытаемся восстановить датчик массового расхода воздуха

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

• Проволочные или нитевые.
• Пленочные.
• Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

• А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
• В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
• С – обводные воздуховоды.
• D – колона с острыми кромками, на которых формируются вихри Кармана.
• Е – отверстия, служащее для замера давления.
• F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

Обозначения:

• А – Электронная плата.
• В – Разъем для подключения ДМРВ к ЭБУ.
• С – Регулировка CO.
• D – Кожух расходомера.
• Е – Кольцо.
• F – Проволока из платины.
• G – Резистор для термокомпенсации.
• Н – Держатель для кольца.
• I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

I 2 *R=(K 1 +K 2 * ⎷ Q )*(T 1 -T 2) ,

где I – ток, проходящий через RT и нагревающий его до температуры Т 1 . При этом Т 2 – температура окружающей среды, а К 1 и К 2 – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Q = (1/К 2)*(I 2 *R T /(T 1 – T 2) – K 1)

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

Обозначения:

• Q- измеряемый воздушный поток.
• У – усилитель сигнала.
• R T – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
• R R – термокомпенсатор.
• R 1 -R 3 – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

• Температурного датчика.
• Термосопротивления (как правило, их два).
• Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Обозначения:

• А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
• В – Контакты разъема, который подключается к ЭБУ.
• С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
• D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
• Е – Корпус измерительного приспособления.
• F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
• G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В – АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
• Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
• Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

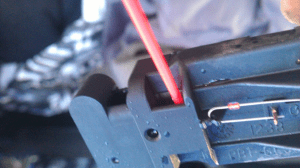

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В – прибор БУ, но состояние его хорошее.
• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.
• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

Выслушивая от автомехаников результаты диагностики машины, прогнозы ремонта, очень часто ДМРВ (датчик массового расхода воздуха) упоминается, как возможная причина неисправности. Ремонту практически не подлежит, а замена обходится в кругленькую сумму. Иногда, сделав замену, обнаруживается, что поломка не исчезла и сигнал чек все также бодро информирует нас о проблемах в системе двигателя. Поэтому верная диагностика и правильное понимание работы датчика, сэкономит время и финансы автолюбителю.

ДМРВ — что это такое, функция датчика массового расхода воздуха

Единственной функцией дорогого датчика становится измерение изменений силы потока воздуха, поступающего в ДВС. Ошибочно считать, что датчик регулирует поток воздуха. Основываясь на показателях измерителя, ЭБУ двигателем (бортовой компьютер) регулирует поступление горючего, добиваясь оптимального состава топливо-воздушной смеси.

В новейших моделях легковых иномарок измеритель дополняется коррелирующими датчиками температуры, атмосферного давления воздуха. Показания нескольких датчиков помогают управлять углом опережения зажигания, повышая экономичность двигателя.

Механизм работы расходомера, конструкции ДМРВ

Работа распространенных моделей датчиков основана на измерении электрической мощности, необходимой для поддержки стабильной температуры нагреваемого элемента устройства. В устаревших конструкциях (лопаточных расходомерах с трубками Пито) потенциометр измеряет степень изгиба лопатки.

Основные конструкции расходомеров снабжаются термоанемометрическими измерителями с проволочными, пластинчатыми, пленочными элементами. При включении зажигания тугоплавкий элемент расходомера нагревается, посылая ЭБУ исходный сигнал. Открытие дроссельной заслонки вызывает дополнительный приток воздуха, охлаждающий термоанемометр. Датчик измеряет электрическое напряжение, требуемое для дополнительного подогрева элемента. Эта величина становится расчетным показателем для определения впрыска горючего. Высокая цена проволочного измерителя обусловлена присутствием в механизме драгоценных металлов (платины), прецизионной точностью сборки.

На подобных принципах основана и работа мембранного расходомера. Сигнал к электронному блоку управления фиксирует разницу температур на сторонах мембраны, так как внутренняя сторона охлаждается медленнее.

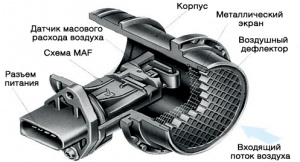

Конструктивно измеритель расхода воздуха состоит из пластмассового цилиндрического патрубка, внутри которого вмонтирован термоанемометрический измеритель. Забор воздуха производится через решетчатый дефлектор (металлический или пластмассовый), снабженный резиновыми уплотнительными кольцами. Разъем электрической схемы, с проводами подачи питания, сигнала к ЭБУ расположен на наружной стороне прибора. Устройство размещается между воздушным фильтром и двигателем.

Причины неисправности, признаки поломки

Главными причинами неисправности ДМРВ становятся естественный износ (сгорание) проволоки, мембраны измерителя, загрязнение термоанемометра. Поломка устройства может быть вызвана экстремальными режимами использования автомашины, длительной эксплуатацией, редкими заменами воздушного фильтра. Забитый фильтр пропускает к расходомеру масла, смолы, которые пленкой откладываются на проволоке, мембране, искажая показания.

Признаками неисправности измерителя становятся:

1. Перепады оборотов двигателя на холостом ходу.
2. Появление сигнала «чек» на дисплее бортового компьютера.
3. Провалы мощности мотора при работе акселератором.
4. Остановки мотора в движении.
5. Увеличение расхода топлива.

Считать подобные симптомы однозначным указанием на поломку расходомера нельзя, похожие признаки возникают при неисправностях дроссельной заслонки, клапана ЕГР, топливного насоса, модуля зажигания. Окончательный ответ возможен только при диагностике измерителя.

На сбои показаний расходомера ЭБУ отвечает переводом двигателя в аварийный режим. Основываясь на показаниях датчиков положения коленвала, дроссельной заслонки, блок управления подает в мотор перенасыщенную смесь, ухудшая мощностные, экономические показатели.

Самостоятельная проверка датчика

Для самостоятельной проверки электрических сигналов расходомера, не представляющей особой сложности, понадобится мультимер. Первым этапом становится диагностика работоспособности разъемного соединения (фишки). Для этого на снятой фишке плюсовым щупом тестера проверяется красно-черный разъем. Присоединив второй щуп к зачищенному болту мотора, сравниваем показания напряжение в сети. При совпадении показаний с зарядом аккумулятора можно говорить об исправности фишки.

Стандартная распиновка расходомеров производства Bosch, применяемых во многих моделях ВАЗ, использует такие цвета (по расположению от ветрового стекла):

1. Светло – желтый. Вход сигнала.
2. Серо-белый. Провод питания датчика.
3. Зеленый. Заземление расходомера.
4. Розово-черный или белый. Сигнал к ЭБУ.

Присоединив разъем на штатное место, проверяем показания на неработающем двигателе. Щуп массы при дальнейших испытаниях остается на прежнем месте. Воткнув плюсовой щуп в четвертый провод, получаем показания передающего сигнала к компьютеру. Стандартное напряжение сигнала исправного расходомера колеблется в пределах 1.0 — 1.02 вольта. Показания выше 1.05 вольта свидетельствуют о необходимости замены датчика.

При холостых оборотах (двигатель нужно прогреть) нормативные показания варьируются от 1.2 до 1.8 вольт. Для проверки эффективности работы ДМРВ проверяем показания несколькими открытиями дроссельной заслонки. Повышение оборотов двигателя должно вызывать увеличение мощности сигнала.

Ремонтопригодность устройства

Условно ремонтопригодными считаются лопаточные датчики, хотя практически автомеханики отказываются их ремонтировать. Реальный ремонт расходомера сводится к замене устройства в сборе. Операции демонтажа, установки прибора несложны, стоимость замены увеличивается необходимостью нескольких видов диагностики, проверкой других узлов, вызывающих идентичное поведение двигателя. Подбор датчика для замены нужно доверять опытному автомеханику, знающему особенности вашей модели автомобиля.

Чтобы купить датчик для замены понадобится потратить 4000 — 9000 рублей (в зависимости от конструкции измерителя, модели автомобиля). Поэтому можно попробовать очистить устройство самому, что практикуют многие автолюбители.

Очистка датчика как альтернатива замене расходомера

Определить необходимость очистки можно только полной разборкой датчика. Для демонтажа расходомера нужно отсоединить шестиконтактную фишку разъемного соединения, хомут гофры воздухозаборника (понадобится фигурная отвертка), два болта, крепящих датчик к корпусу воздушного фильтра. При разборке самого датчика нужно бережно снимать решетку дефлектора, чтобы не повредить уплотнительное кольцо.

Визуальный осмотр может показать присутствие на поверхности анемометра (двух проволоках или пленочной мембране) масляной пленки, грязи, следов нагара. При чистке нежного устройства наибольшую опасность представляют контакты, закрепленные гелеобразным компаундом. Их легко оборвать, поэтому нельзя применять продувку сжатым воздухом, очистку кончиком ножа, заостренной спичкой, зубочисткой, ватными тампонами.

Многочисленные эксперименты показали непригодность для промывки большинства растворителей. Эфиры, кетоны, ацетон сильные растворители («Виннс», «Абро», «Карбоклин») растворяют компаунд, могут повредить пленку мембраны. Осторожно нужно отнестись к рекомендациям применения WD-40, очистителя «Жидкий ключ», содержащих тяжелые жирные кислоты. После смывки нагара эти средства оставляют на анемометре маслянистую пленку.

Лучшим средством промывки остается разведенный водой медицинский спирт, который несколько раз впрыскивается шприцом. Подогрев смеси (60-70 градусов) улучшит результаты очистки. Сушить расходомер можно вентилятором, естественным способом.

Видео: проверяем исправность ДМРВ

При сборке датчика нужно внимательно установить уплотнительное кольцо, проверить уплотнительную юбку. При правильной установке датчика стрелка на корпусе направлена к двигателю. Для некоторых моделей расходомеров важна осевая ориентация датчика. Если его положение не прописано в мануале, нужно при разборке пометить правильное расположение анемометра.

Профилактика ДМРВ

Единственным действенным средством профилактики для расходомера становится своевременная замена воздушных фильтров. Регулярную очистку устройства автомеханики не рекомендуют, она может только повредить чувствительные элементы прибора, выводя его из строя.

• Новости
• Практикум

Исследование: автомобильные выхлопы — не главный загрязнитель воздуха

Как подсчитали участники энергетического форума в Милане, более половины выбросов СО2 и 30% вредных для здоровья твёрдых частиц попадает в воздух вовсе не из-за работы двигателей внутреннего сгорания, а из-за отопления жилого фонда, сообщает La Repubblica. В настоящее время в Италии 56% построек относится к самому низкому экологическому классу G, причем...

Дороги в России: не выдержали даже дети. Фото дня

В последний раз этот участок, расположенный в небольшом городке Иркутской области, ремонтировали 8 лет назад. Дети, чьи имена не называются, решили исправить данную проблему самостоятельно, чтобы можно было кататься на велосипедах, передает портал «УК24». О реакции местной администрации на фотографию, которая уже стала настоящим хитом в сети, не сообщается. ...

АвтоВАЗ выдвинул в Госдуму собственного кандидата

Как сказано в официальном сообщении АвтоВАЗа, В. Держак проработал более 27 лет на предприятии и прошел все этапы становления карьеры - от рядового рабочего до мастера. Инициатива выдвижения представителя трудового коллектива АвтоВАЗа в Госдуму принадлежит коллективу предприятия и была озвучена 5 июня во время празднования дня города Тольятти. Инициативу...

В Сингапуре появятся беспилотные такси

Во время испытаний на дороги Сингапура выйдут шесть модифицированных Audi Q5, способных передвигаться в автономном режиме. В прошлом году такие автомобили беспрепятственно преодолели путь от Сан-Франциско до Нью-Йорка, сообщает Bloomberg. В Сингапуре беспилотники будут двигаться по трем специально подготовленным маршрутам, оборудованных необходимой инфраструктурой. Протяженность каждого маршрута составит 6,4 ...

Названы регионы России с самыми старыми автомобилями

При этом самый молодой автопарк числится в Республике Татарстан (средний возраст - 9,3 года), а самый старый - в Камчатском крае (20,9 года). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, помимо Татарстана, лишь в двух российских регионах средний возраст легковых автомобилей менее...

В Хельсинки запретят личные автомобили

Для того, чтобы воплотить столь амбициозный план в реальность, власти Хельсинки намерены создать максимально удобную систему, в которой границы между личным и общественным транспортом будут стёрты, сообщает Autoblog. Как рассказала специалист по транспорту мэрии Хельсинки Соня Хейккиля, суть новой инициативы довольно проста: у горожан должна быть...

Лимузин для президента: раскрыты очередные подробности

Сайт Федеральной патентной службой продолжает оставаться единственным открытым источником информации об «автомобиле для президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей - лимузина и кроссовера, которые являются частью проекта «Кортеж». Затем намишники зарегистрировали промышленный образец под названием «Панель приборов автомобиля» (скорее всего, именно...

Внедорожник GMC превратили в спорткар

телье Hennessey Performance всегда славилось своим умением щедро добавлять дополнительных скакунов «прокачиваемому» автомобилю, но в этот раз американцы явно поскромничали. GMC Yukon Denali мог бы превратиться в настоящего монстра, благо, что 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились достаточно скромным «бонусом», увеличив мощность мотора...

Российская сборка Мазд: теперь будут делать и моторы

Напомним, производство автомобилей Mazda на мощностях СП «Мазда Соллерс» во Владивостоке стартовало осенью 2012 года. Первой моделью, которую освоил завод, стал кроссовер Mazda CX-5, а затем на конвейер встали седаны Mazda 6. По итогам 2015 года было выпущено 24 185 автомобилей. Теперь ООО «Мазда Соллерс Мануфэкчуринг...

О пробках в Москве будут предупреждать за неделю

На такую меру специалисты центра пошли из-за работ в центре Москвы по программе «Моя улица», сообщает Официальный портал Мэра и правительства столицы. В ЦОДД уже сейчас анализируют автомобильные потоки в ЦАО. На данный момент на дорогах в центре бывают затруднения, в том числе на Тверской улице, Бульварном и Садовом кольце и Новом Арбате. В пресс-службе ведомства...

Со времен первого парового движущегося устройства Кагнотона, созданного в 1769 году, автомобилестроение шагнуло далеко вперед. Разнообразие марок и моделей в настоявшее время поражает воображение. Техническое оснащение и дизайн удовлетворят потребности любого из покупателей. Покупаемость той или иной марки, самый точный...

Какие машины угоняют чаще всего

К сожалению, количество угнанных машин в России со временем не снижается, только изменяются марки угоняемых авто. Трудно точно определить список самых угоняемых авто, так как каждая страховая компания или статистическое бюро имеют свою информацию. Точные данные ГИБДД о том, какие...

На чем ездили звезды в 20 веке и сегодня?

Уже давно всем понимают, что автомобиль — это не просто средство для передвижения, а показатель статуса в обществе. По машине можно запросто определить к какому классу относится ее владелец. Это относится, как к простому человеку, так и к эстрадным звездам. ...

Рейтинг ТОП-5: самая дорогая машина в мире

К ним можно относиться как угодно - восхищаться, ненавидеть, любоваться, испытывать отвращение, но равнодушным они не оставят никого. Часть из них - это просто памятник человеческой бездарности, выполненный из золота и рубинов в натуральную величину, часть настолько эксклюзивны, что при...

КАК выбрать и купить автомобиль, Покупка и продажа.

Как выбрать и купить автомобиль Выбор автомобилей, как новых, так и подержанных, на рынке огромен. И не потеряться в этом изобилии поможет здравый смысл и практичный подход к выбору машины. Не поддавайтесь первому желанию купить понравившийся автомобиль, внимательно изучите все...

Самая дешевая машина в мире – ТОП-52018-2019года

Кризисы и финансовая ситуация не слишком располагают для покупки нового автомобиля, тем более в 2017 году. Только ездить приходится всем, а покупать автомобиль на вторичном рынке готов не каждый. На то есть индивидуальные причины - кому происхождение не позволяет ездить...

Надёжность машин по рейтингу

Для чего служат рейтинги надёжности? Будем честными друг с другом, почти каждый автолюбитель часто думает: самая надежная машина – моя, и мне она не доставляет много хлопот различными поломками. Однако, это просто субъективное мнение каждого автовладельца. Приобретая автомобиль, мы в...

Как заказать автомобиль из Японии Японские автомобили — лидеры продаж во всем мире. Эти машины ценят за их надежность, качество, маневренность и беспроблемность в плане ремонта. Сегодня автовладельцы хотят быть уверенными в том, что машина пришла прямо из Японии, а...

Какая машина является самым дорогим джипом в мире

Все автомобили мира можно разделить по категориям, в которых будет непременный лидер. Так можно выделить самый быстрый, мощный, экономичный автомобиль. Существует огромное количество подобных классификаций, но одна всегда пользуются особым интересом – самый дорогой автомобиль в мире. В этой статье...

• Обсуждение
• Вконтакте

18.09.2012

Сразу скажу, если проверяете датчик в автосервисе, то обратите внимание на работу сервис мена: если Вам говорят о необходимости замены ДМРВ без каких либо тщательных проверок – то вас скорее всего хотят обвести вокруг пальца, т.к. проверка ДМРВ требует тщательного внимания и специального оборудования.

Как определить неисправность ДМРВ?

Точный диагноз вашего датчика можно установить, отключив его. Если машина стала заметно резвее, значит датчик умирает.

Какой должен быть расход воздуха ДМРВ?

Ваз 2114 с двигателем 1,5 при оборотах 850-930 оборотов в минуту с исправно работающим датчиком должен потреблять 9,5-10 кг воздуха в час. На 2000 оборотах – примерно от 19 кг до 21 кг в час. Если при таких же оборотах, количество потребляемого воздуха меньше, соответственно меньше и динамика автомобиля, но зато экономите на топливе. Но если ситуация обратная, то динамика так же возрастёт как и потребление топлива. Да и с излишним потребление воздуха могут возникнуть проблемы запуска двигателя на морозе.

Но если ваши показания откланяются от нормы на 2-4 кг, то в данной ситуации двигатель будет «страшно тупить» и вам придётся отключить датчик, и двигатель будет работать в аварийном режиме.

Для более точной диагностики ДМРВ нам понадобятся:

• рожковый ключ на «10»;
• фигурная отвёртка;
• тестер.

Проверить работоспособность ДМРВ в этом случае нам поможет тестер. Выставляем на тестере режим измерения постоянного тока пределом на 2 вольта. Находим на датчике два провода:

• Жёлтый – выход.
• Зелёный — масса.

Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.

Наша задача измерить напряжение между двумя проводами со включённым зажиганием (Двигатель не заводить). Для профилактики щупы тестера можно смочить wd-шкой. Щуп можно засунуть сквозь резиновые уплотнители (благо размеры подходят) не нарушая изоляции проводов. Итак, мерим показания ДМРВ и смотрим результаты.

Напряжение на ДМРВ:

• 1.01-1.02 – Датчик рабочий и ещё прослужит немало.
• 1.02-1.03 – Датчик живой, но уже постарел.
• 1.03-1.04 – Жизнь датчика скоро подойдёт к концу, планируйте замену.
• 1.04-1.05 – Меняем датчик.
• 1.05 — … — Мёртвый и умер уже давно.

На всех машинах параметры ДМРВ могут немного отличаться, как говорится: «Каждая машина индивидуальна».

Но самой точной проверкой, на мой взгляд, будет замена датчика на заведомо рабочий.

В большей части устойчивость и на 100% экономичность работы мотора зависит от состояния датчиков электронного блока управления, во многих случаях нам под силу самостоятельно проверить их работоспособность. К одним из таких случаев относится проверка датчика массового расхода воздуха ДМПВ, дающего для ЭБУ сведения о количестве воздуха, потребляемого мотором. Несмотря на кажущуюся непосильную сложность проблемы, вопрос - как проверить датчик массового расхода воздуха вполне решаем самостоятельно с помощью обычного мультиметра. Показания прибора - еще не окончательный вердикт, проверка ДМРВ тестером всего лишь даст основания для последующего решения - мыть, проверять осциллографом или подарить соседу.

Что собой представляет датчик массового расхода воздуха

Еще десять-пятнадцать лет назад ДМРВ повсеместно использовался для работы инжекторов бензиновых двигателей, сейчас это наиболее массовый инструмент на отечественных машинах и иномарках выпуска 2000-х годов. Конструкция датчика массового расхода воздуха проста и надежна, при надлежащем качестве изготовления.

В первых потенциометрических версиях датчика массового расхода воздуха расход определялся по углу отклонения специального лепестка датчика, подобно флюгеру под напором потока воздуха. Сейчас практически не используются. Их заменили более современные варианты на основе платинового термоэлемента или кремниевого датчика массового расхода воздуха с платиновым покрытием. Благодаря высокой теплопроводности платины количество воздуха, пропущенного через сечение воздуховода, легко вычисляется по скорости остывания нагретого термодатчика расхода воздуха.

Воздушный поток, движущийся во впускном коллекторе, даже пройдя воздушный фильтр, несет микрочастицы пыли, сажи, битума и смолы, витающие в воздухе и выхлопных газах дизелей, масляных паров из системы вентиляции картера двигателя. Для снижения количества отложений на поверхности массового расхода воздуха(ДМРВ) при выключении двигателя происходит термическое выжигание грязи и органики разогретым до белого каления, под действием электротока, платиновым элементом.

Совет! Если не проводить профилактическую мойку платины с помощью ацетона или растворителя, возможна ситуация, когда смесь из частиц металлов и массивных отложений битума спечется в теплоизоляционную рубашку, удалить которую растворителями впоследствии очень сложно.

Любой загрязнитель ухудшает теплоотдачу с платиновой поверхности датчика массового расхода воздуха и искажает показания. Проверить работу загрязненного датчика тяжело и бессмысленно. Нередко специалисты на СТО заменяют исправный, но загрязненный датчик ДМРВ новым, даже не утруждая себя попытками отмыть его и проверить.

Возможные признаки ненормального функционирования ДМРВ

При искажении показаний ДМРВ увеличивается расход горючего, почти на 10-15%. Двигатель работает на обедненной воздушно-топливной смеси, не развивает необходимой мощности. Длительная езда на обедненной смеси неизбежно приведет к прогоранию выпускных клапанов и расплавлению катализаторной массы в коробе выхлопного коллектора.

Перед тем как проверить датчик массового расхода воздуха обращаем внимание на:

• перегретую атмосферу в моторном отсеке из-за раскалившегося выпускного коллектора;
• упавшую на 20-30% тягу и приемистость двигателя, выросший расход бензина;
• выскочивший на приборной панели знак неисправности в работе мотора;
• провалы при ускорении или старте сменяются нормальной работой, в этом случае для проверки лучше заменить свечи на заведомо рабочие.

Наиболее доступным способом проверить работоспособность ДМРВ является простое отключение его от системы управления ЭБУ. При отсутствии управления от датчика массового расхода воздуха система переходит в аварийный режим работы. ЭБУ будет использовать усредненный расход воздуха, записанный в ячейках памяти, для дозирования расхода бензина с учетом угла поворота дроссельной заслонки. Проверить работу системы можно на отключенном ДМРВ.

Для того, чтобы предварительно проверить датчик массового расхода воздуха выполняем следующие шаги:

1. Отключаем клеммы аккумулятора и находим разъем датчика массового расхода воздуха (ДМРВ), его легко найти на воздуховоде даже не заглядывая в руководство по эксплуатации автомобиля. Обычно корпус сенсора вмонтирован в воздушный патрубок и закреплен металлическими хомутами.
2. Заводим двигатель, обороты поднимаются более 1200 об/мин. При старте и наборе скорости можем проверить изменение динамики разгона и приемистости двигателя.

Совет! Злоупотреблять подобными проверками совершенно не стоит, показания датчика активно влияют на стабильную работу ЭБУ и коррекцию оборотов двигателя. Несмотря на внешнюю работоспособность двигателя, длительное использование аварийного режима ЭБУ не рекомендуется.

Как снять и проверить ДМРВ работоспособность

Факторов, способных повлиять на изменение динамики движения немало, к тому же сложно давать оценку работоспособности датчика ДМРВ, исходя из субъективных ощущений. Более достоверным будет проверка датчика ДМРВ мультиметром или тестером, но подобные измерения возможны для оригинальных изделий БОШ с каталожными позициями по 0 280 218 004, 0 280 218 037, 0 280 218 116.

Для получения доступа к контактам снимаем силиконовую резинку с колодки разъема, сам датчик массового расхода воздуха не трогаем, и аккуратно вставляем плюсовой щуп мультиметра в крайний правый провод (желтого цвета) и, соответственно, минусовой - в третий слева провод (зеленого цвета). Измерять придется величины потенциала от 0.9-1.5В, поэтому лучше в приборе использовать максимально чувствительный диапазон измерения постоянного напряжения.

Совет! Минусовый щуп подключайте непосредственно в разъеме, а не стандартным контактом на массу. В противном случае в показания мультиметра будет внесена ошибка в 5-7%.

Предварительные выводы

Необходимо правильно проверить сенсор. Максимально допустимое значение потенциала для исправного ДМРВ составляет 1,4 В. Значение при нормальном «здоровье» датчика - 1,01В. Это границы исправности, при 1,5В и выше устройство считается вышедшим из строя.

Внимание! Все измерения проводятся при прогретом, заглушенном двигателе с включенным замком зажигания или работающем на холостых оборотах.

Попытаемся восстановить датчик массового расхода воздуха

Если возраст вашего автомобиля еще позволяет надеяться на чудо, и есть уверенность, что сенсор ДМРВ имеет оригинальное происхождение, имеет смысл провести небольшую процедуру по удалению загрязнений с платиновой поверхности.

Для реанимации недешевого устройства используем специальную жидкость в аэрозольной упаковке, рекомендуемую для чистки и обслуживания карбюраторов ДВС. Перед мойкой датчика снимем его с трубы воздуховода, предварительно открутив болты на хомутах крепления. Для извлечения платиновой подложки необходимо отвернуть два винта с помощью отвертки со «звездочкой» и аккуратно вытащить плату ДМРВ.

Тонкую проволочку или металлокерамический элемент необходимо несколько раз обработать жидкостью, не касаясь его руками и инструментом во избежание царапин. Расход жидкости выбирается по собственному усмотрению. После процедуры необходимо проверить качество мойки. Альтернативой аэрозолю может стать смесь спирта и ацетона, с продувкой сильной струей чистого сжатого воздуха.

В случае наличия черных пятен или следов глубокой эрозии рабочей поверхности, датчик массового расхода воздуха следует подвергнуть процедуре замачивания наложением пропитанного ацетоном тампона на проволоку в течение нескольких часов.

По окончании процедуры собираем сенсор, необходимо повторно проверить ДМРВ мультиметром. В большинстве случаев работоспособность устройства восстанавливается, хотя и на минимально возможном уровне. Можно даже вычислить и проверить расход воздуха по показаниям мультиметра,

К сведению

Проверить и поставить самый достоверный диагноз работоспособности датчика массового расхода воздуха (ДМРВ) можно с помощью осциллограммы его работы на специализированной диагностике, но стоит она недешево. Прежде чем покупать новый датчик массового расхода топлива, внимательно изучите сам прибор и его упаковочную коробку. Китайские умельцы наладили производство контрафактных датчиков в приличных масштабах, поэтому необходимо обращать внимание на главные признаки подделки:

• резкий запах и низкое качество пластмассы, из которой изготовлен корпус;
• прокладка уплотнения изготовлена не из эластичного силикона, а из твердой и ломкой резины;
• товар упакован в обычную картонную коробку с маркировкой BOSH черного, а не красного цвета, без использования промасленной бумаги и специального пакета.

Как вариант, в случае крайней необходимости можно купить б/ушный рабочий датчик на СТО, тем более проверить его Вам под силу.

Видео как проверить на работоспособность ДМРВ:

Инструкция

Отсоедините разъем датчика. Заведите двигатель. Доведите обороты двигателя до 1500 об/мин и более. Начните движение. Если вы ощутите у машины "резвость", то это значит, что датчик ДМРВ неисправен и его нужно заменить на новый. Это первый вариант проверки. Если датчик ДМРВ отключен, то контроллер переходит в аварийный режим работы, поэтому смесь готовится только согласно дроссельной заслонки.

Включите тестер в режим измерения постоянного напряжения, выставьте предел измерения 2 В. Второй вариант проверки датчика ДМРВ. Измерьте напряжение между жёлтым проводом «выход» (ближний к лобовому стеклу) и зелёным «масса» (3-й с того же края), находящиеся в разъеме датчика. Цвета могут меняться, в зависимости от года производства, но расположение остается неизменным. Включите зажигание, но двигатель не заводите. Щупами тестера внедритесь сквозь резиновые уплотнители разъёма, вдоль этих проводов, доберитесь до самих контактов не нарушая изоляцию. Подключите тестер и снимите показания. Данные параметры можно снять и с табло бортового компьютера, если он имеется. Они находятся в группе значений "напряжения с датчиков" и обозначаются U дмрв.

Оцените результаты. На выходе исправного датчика, напряжение должно составлять 0.996-1.01 В. В процессе работы оно постепенно изменяется в сторону увеличения. По этому параметру можно определять степень "износа" датчика. Например: 1.01-1.02 В – датчик рабочий, 1.02-1.03 В - датчик рабочий, но уже «подсажен», 1.03-1.04 В – скоро потребуется его замена, 1.04-1.05 В – пора менять, 1.05 В и выше – эксплуатация невозможна, обязательная замена.

Осмотрите датчик, когда показания отклонены от нормы. Возьмите фигурную отвёртку и открутите хомут резинового гофра воздухоприёмника, который находится на его выходе. Снимите гофр, и внимательно осмотрите его внутренние поверхности и датчика. На них не должно быть конденсата и масла. Это самая распространенная причина повреждения ДМРВ. Если они есть, значит превышен уровень масла в картере и забит маслоотбойник вентиляции картера. Перед заменой датчика на новый. Следует устранить неисправность.

Видео по теме

Обратите внимание

Нормальная работа катализатора будет обеспечена только в случае соблюдения правильной дозировки бензина и воздуха. Так что, если есть неполадки с расходомером, не ожидайте нормальной работы двигателя. О том, как проверить исправность датчика массового расхода воздуха, рассказывается в этой публикации.

Полезный совет

Датчик массового расхода воздуха (ДМРВ) расположен возле воздушного фильтра для определения количество потока проходящего. через воздушный фильтр. Проверить исправность датчика можно следующим образом: 1 Способ проверки ДМВР. 1. Отсоединяете разъем датчика. 2. Заводите двигатель. 3. Обороты двигателя должны стать больше 1500. Попробуйте проехаться.

Источники:

• проверка дмрв

Основная функция датчика массового расхода воздуха (ДМРВ) – контроль за фактическим расходом воздуха двигателем. Нарушения в работе ДМРВ, как правило, приводят к потере мощности двигателя.

Инструкция

Владельцам «десяток» чаще всего приходится сталкиваться с нарушениями в работе ДМРВ, вызванными неисправностями в системе вентиляции картера двигателя. Это приводит к отложению смол, вследствие чего резистор меняет характеристики, датчик начинает работать с нарушениями, что в итоге сказывается на работе регулятора холостого хода.

Снижение уровня сигнала ДМРВ может возникнуть по нескольким причинам. Первая причина – отсутствует подключение датчика к жгуту проводов. Для устранения неисправности вначале визуально подключение проводов. Если причина не в этом, отключите датчик, проверьте контакты, при наличии неисправности устраните ее и затем подключите датчик вновь. Остается запустить двигатель и в действии.

Другой причиной может стать обрыв цепи электропитания ДМРВ. Чтобы проверить это, необходимо включить зажигание и проверить вольтметром или пробником напряжение на пятом контакте датчика. При напряжении близком к нулю отключите зажигание и проверьте с помощью омметра цепи 37л и 376. Возможные неисправности при этом – в соединителе датчика (конт.5) обрыв провода 37 или выпадение контактного гнезда из колонки провода датчика. Возможно также, что произошел обрыв проводов - 37л в точке общей спайки или 376-го на участке от главного реле к общей точке спайки.
