Приемы сборки ролевых ворота. Роллетные ворота для гаража: выбор и установка. Видео: установка роллет

При возникновении необходимости в закрытии проема и после изучения предлагаемых вариантов, в поле зрения попадают роллетные ворота. При открытии и закрытии они перемещаются в вертикальной плоскости, что позволяет выгодно экономить окружающее проем пространство.

Широкое распространение подобные конструкции приобрели из-за универсальности и функциональных преимуществ. Именно роллетные заграждения рекомендуется устанавливать на промышленных площадях, складах, в больших магазинах и других территориях, где часто работает погрузочная техника. Также их иногда устанавливают на въезд в рабочие зоны и подсобные помещения для обеспечения дополнительной безопасности. Эти конструкции очень популярны, если использовать их как ворота роллетные гаражные в частном сегменте.

Конструкционные особенности

Классическая конструкция ворот – это гибкое полотно из ламелей, которое поднимается по направляющим вверх и скручивается в короб. Движение ворот выполняется по направляющим, закрепленным по обеим сторонам проема. Иногда такое же название применяют к изделиям, полотно которых уходить под потолок, но это совершенно другой вид (о нем подробнее расскажем в отдельной статье).

Полотно собирается из алюминиевых ламелей, соединенных шарнирными креплениями. Благодаря особенному строению и принципу функционирования данный тип изделий выделяют в отдельный вид.

Требования к подготовке проема

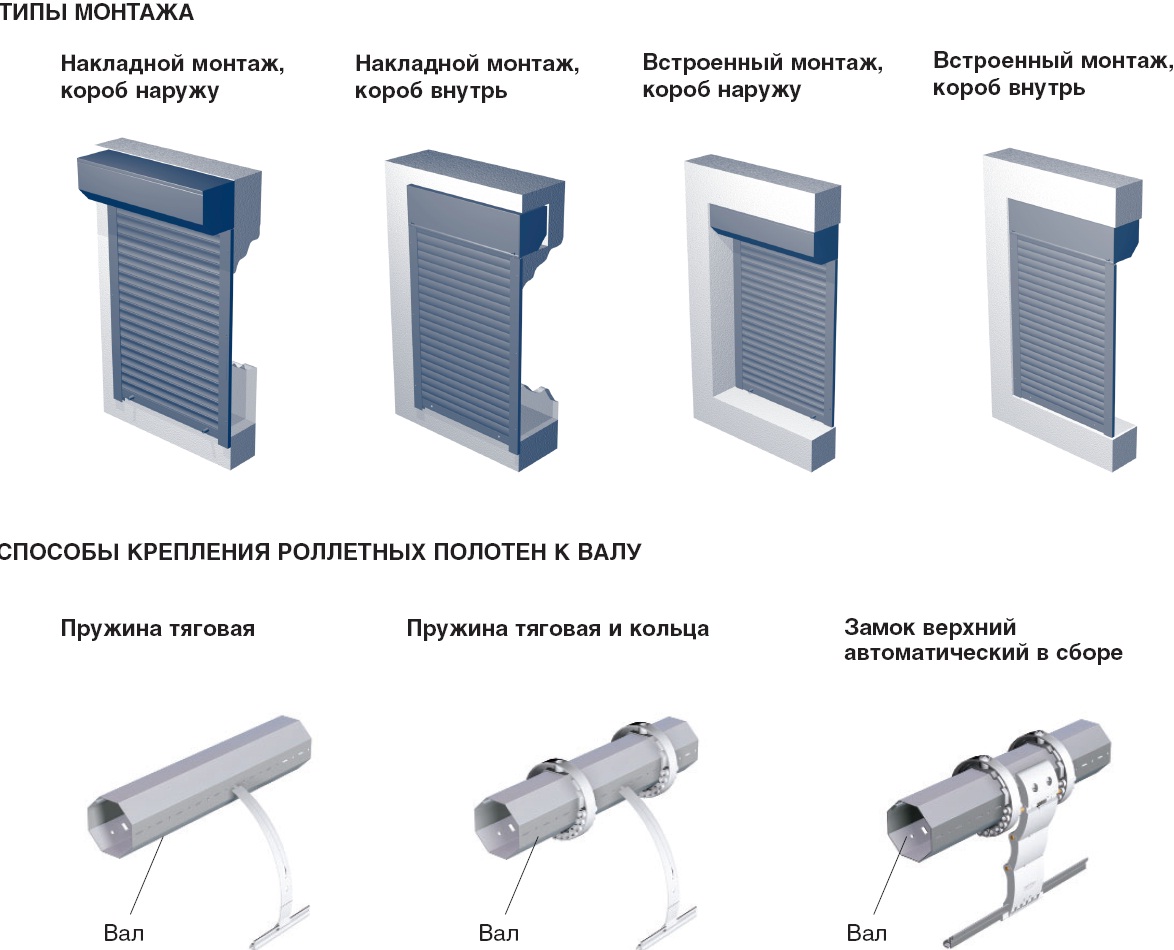

Для начала необходимо определиться с типом монтажа: накладной на проем или встроенный. От этого будет зависеть, какие подготовительные работы и какие требования буду предъявляться к проему.

К нему предъявляются определенные требования:

• поверхность вокруг или внутри проема должна быть без трещин, выступов, т.е. максимально ровной;
• после проверки уровнем этой поверхности отклонение допускается не более 5 мм;
• пространство, куда планируется устанавливать ворота, надо освободить от любых трубопроводов, вентиляции и электропроводки.

Если нет полного соответствия этим требованиям, то конструкцию можно установить, используя различные подкладки. Однако рекомендуется предварительно подготовить проем в соответствии с требованиями.

Размеры проема

В случае накладного монтажа измерение размеров проема происходит с той стороны, на которую будет монтироваться изделие, следующим образом:

1. измеряем ширину в трех точках и за показатель берем наибольший размер;
2. измеряем высоту в трех точка и за базу берем наибольший размер;
3. измеряем боковые пристенки (так называемые четверти), чтобы хватило расстояния для монтажа направляющих;
4. измеряем расстояние надо проемом, чтобы хватило для монтажа короба.

В ситуации, когда мы планируем встроенный монтаж, порядок действий такой:

1. измеряем ширину проема изнутри в трех точках и за базу берем наименьшую (иначе конструкция не подойдет);
2. аналогично с высотой.

Цветовая гамма изделий

Необходимо знать, что существуют базовый и расширенный ассортимент по цветовой гамме. В базовом варианте любому потребителю в зависимости от производителя будет доступно от 8 до 12 стандартных цветов (например, коричневый, белый, серый, бежевый, зеленый, синий, красный и т.д.). В расширенной версии (за дополнительную плату) Вам становятся доступны другие цвета либо «под дерево», либо любой цвет по карте RAL.

Цветовое разнообразие роллетных ворот (ламелей, направляющих и комплектующих) обеспечивает все возможные сочетания и придает конструкции привлекательный вид. Покраска выполняется полимерным порошковым методом в промышленных камерах. Поэтому конструкции устойчивы к: УФ — излучению, осадкам, химическим веществам, легкому физическому воздействию.

Комплектация

Стандартный набор включает в себя:

• защитный короб;
• направляющие;
• набор ламелей (полотно ворот);
• крепления, метизы, заглушки.

Каждый из перечисленных компонентов необходим для работы конструкции. Например, защитный короб закрывает привод и скрученное полотно, а состоит из задней, верхней и боковых крышек, а также октогонального вала. Основным назначением направляющих является задание направления движения полотну при открытии/закрытии устройства. Выбирая роллетные ворота, фото которых всегда можно найти в Интернете, Вы можете внимательно изучить внешний вид таких изделий и определиться с цветом.

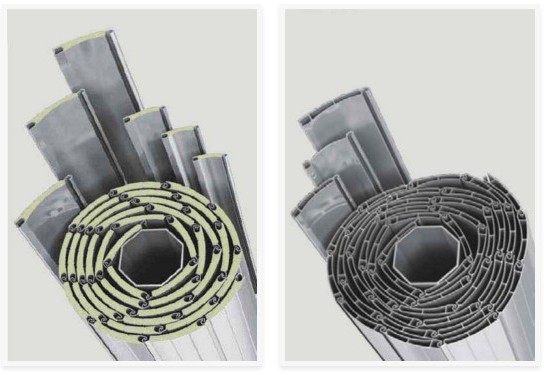

Полотно ворот состоит из алюминиевых профилей:

• роликовой прокатки;
• экструдированных.

Первые выполняются из алюминиевой ленты, покрытой двумя слоями лака. Они могут быть заполнены мягким пенным наполнителем либо твердым.

Смотровые профили с прозрачными вставками позволяют попадать в помещение дневному свету, а вентиляционные обеспечивают дополнительный воздухообмен.

Экструдированные выполняются из алюминиевых слитков путем экструзии (выдавливание из цельного полотна).

Концевые профили чаще всего используются под установку замка. Существуют ригельные профили, где замок устанавливается:

• снаружи;
• изнутри помещения (зависит от типа установки и желания заказчика).

Особую устойчивость полотну против ветра придает использование концевого захвата. Это препятствует выдуванию ворот из направляющих шин, а также позволяет монтировать роллетные ворота для гаража с большим проемом.

Какими бывают системы управления

Из доступных вариантов можно подобрать подходящий вариант управления воротами:

• ручной привод;
• автоматический.

Например, при использовании электропривода можно также дозаказать опцию ручного аварийного открывания в случае отсутствия электричества. Управление воротами осуществляется различными способами: установив настенный выключатель, либо использовать интеллектуальную систему(программируемые датчики света, тепла, ветра, дождя, таймеры), либо классическим пультом дистанционного управления.

Особенности установки конструкций

Ознакомившись с инструкцией, несложно установить роллетные ворота своими руками. Предварительно необходимо проверить подготовленность проема к установке:

• горизонтальная/вертикальная правильность поверхности (допустимо отклонение до 5 мм на 1 м);
• сделан подвод для подключения электропривода.

Необходимо проверить комплектацию ворот и можно начинать непосредственно установку:

• подготовить к установке направляющие:
  • разметить будущие отверстия;
  • просверлить по меткам две стенки для крепления;
  • сверлом большего диаметра рассверлить отверстия с лицевой стороны под заглушки;
• подготовить короб к установке:
  • снять переднюю крышку, открутив саморезы;
  • в задней крышке наметить и просверлить отверстия для подвода электричества и крепления самого короба;
• закрепить направляющие приспособления в пазы боковых крышек;
• собрать каркас ворот – соединить направляющие шины с коробом;
• приложить каркас ворот к проему;
• проверить вертикальность строительным уровнем;
• просверлить отверстия для дюбелей в местах крепления направляющих;
• закрепить каркас в проеме;
• распаковать полотно;
• в верхний профиль вставить ригели;
• закрепить оси ригелей в установочные отверстия колец;
• свести до упора кольца;
• зафиксировать положение колец (закрутить саморезы в вал до упора);
• необходимо закрепить максимально нижнее/верхнее положение полотна (верхним и нижним регулятором концевого выключателя);
• верхнее положение регулируется, оставляя в проеме 1 ламель;
• выполнить электроподключения;
• установить на короб и закрепить саморезами переднюю крышку;
• технологические отверстия закрыть заглушками;
• удалить с конструкции защитную пленку.

Мы часто храним в гараже некоторые старые вещи, ценные и не очень инструменты, запчасти для «железного коня» и прочий инвентарь. Чтобы обезопасить все эти сокровища, необходимо выбрать подходящие ворота.

Современная разработка для гаража – рольставни. Их главное предназначение состоит в обеспечении высочайшего уровня безопасности и потребности в эстетической составляющей.

Кроме того, возможно сделать рольставни для гаража своими руками и сэкономить немного денег.

Содержание статьи

1. Что такое рольставни?
2. Виды и особенности
3. Какой материал выбрать для гаража?
4. Как изготовить рольставни самостоятельно?
5. Классификация роллет для гаража – что влияет на стоимость ворот
6. Рольставни – преимущества и недостатки
7. Поэтапный монтаж рольставней на ворота гаража

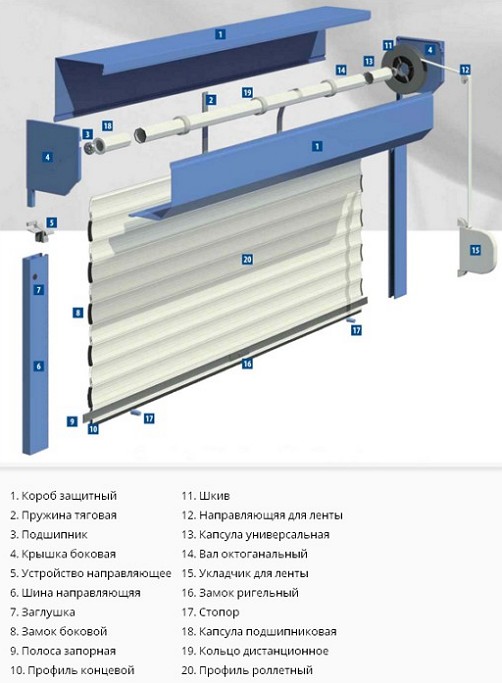

8. Из чего состоят роллетные ворота?
9. Установка ворот
10. Роллетные системы – устройство и принцип действия
11. Установка накладных роллетных ворот своими руками

Что такое рольставни?

При необходимости защиты помещения потребуется качественное изделие , с нетрудной процедурой и использованием. Именно таким изделием можно назвать роллетные ставни для гаража.

Стальные или профили из алюминия с различной степенью толщины – это основа производства рольставней.

Изделия из алюминия отличаются повышенной прочностью, не ржавеют, и срок эксплуатации такого выше, чем у других изделий.

Ламели стягиваются плотно для того, чтобы усилить противовандальный эффект , а для удерживающей функции устанавливают дополнительные жесткостные ребра.

Подобная процедура предполагает толщину изделия от 0,5 до 1 миллиметра, что осуществляет большую нагрузку на электропривод.

Изделия, произведенные из профиля на основе стального сплава, самые надежные и прочные . Для того, чтобы конструкция не испытывала воздействие влаги, ее производят из листов стали с оцинковкой.

Тепловая кумуляция в гараже достигается дополнительным утеплением рольставней. Для этого весь периметр ворот обкладывают специальным утеплителем. Такой поможет получить комфортную температуру в помещении даже при минусовых показателях за окном.

Рольставни, предназначенные для гаража, выпускают двух видов : с вертикальным и горизонтальным открытием и закрытием ворот. Конструкции ворот могут открываться ручным методом или автоматическим.

Роллетные ворота отличаются простым монтажом и эксплуатацией. Такие изделия можно устанавливать как внутри, так и снаружи гаражного проема.

Обширный выбор ламелей позволяет выбрать ворота для любого гаражного проема.

Виды и особенности

Рольставни давно уже стали популярным материалом , способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике , материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на встроенные и накладные . Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на :

По назначению рольставни подразделяют на санитарно-технические, оконные и гаражные.

1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или трубы.
2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни , их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность , легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций – роллетные ворота . Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:

Какой материал выбрать для гаража?

Поэтому в подобных конструкциях иногда применяют изделия из композитного, пластикового или алюминиевого материала.

Если нужны легкие рольставни, отличающиеся долговечностью, можно использовать изделия, произведенные из алюминия.

Такие материалы заполняют полиуретаном. Если хозяин гаража не обладает большими финансовыми возможностями, он может позволить себе рольставни, выполненные из пластикового полотна.

К тому же такой материал отличается износостойкостью и поддается влажной уборке.

Рольставни, выполненные из поликарбонатного материала, оптимизируют нужную для помещения освещенность. Такая конструкция включает в себя роллетную основу из ламелей, цилиндр, направляющие и короб.

Конструкция подобного типа позволяет устанавливать систему с закрытием и открытием полотна во всех направлениях и под разными уклонами. Такие рольставни идеально подходят для гаража и для перегородки между двумя секциями в помещении.

Изделия из понравятся тем владельцам гаражей, которые не хотят быть отделены от внешнего мира плотным ограждением.

Такие системы не отделяют гараж от двора плотным покрытием, а лишь немного приглушают попадание солнечного света в помещение.

Рольставни, выполненные из деревянных элементов применяются редко , и чаще всего служат лишь декоративной составляющей. Такой вид пользуется популярностью только для применения внутри помещения или оконных проемов.

Применять такие рольставни для защиты гаража нецелесообразно, так как материал, из которого они изготовлены, не отличается прочностью, и при попытке провести проникновение в гараж, будет нарушен с помощью механических повреждений, нанесенных злоумышленниками.

Рольставни ярких цветов отличаются по стоимости от однотонных изделий в большую сторону. Однако, не обязательно ориентироваться на приобретение дорогостоящих моделей, достаточно того, чтобы ворота защищали и имущество в нем.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно. Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения.

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ , предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа :

• подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
• выбор нужного материала с учетом качества стен гаража и глубины крепежа;
• монтаж и установка конструкции.

Возможно вас заинтересует о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж , где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

• нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
• монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
• нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
• отбортовка в шинах при необходимости;
• нарезание короба для защиты, изготовление для управительных элементов;
• нарезание октогонального вала со шлифовкой мест нарезки;
• сборка полотна роллеты;
• сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования , в числе которого:

• столы для заготовок;
• станки для отрезания составляющих рольставни;
• пила торцовая;
• верстак для слесарей;
• компрессор.

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора.

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас , шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

На гараж своими руками целесообразно устанавливать, если места для открытия створок ворот катастрофически не хватает. С этой проблемой часто сталкиваются владельцы гаражей в кооперативах, где гаражи расположены близко друг к другу.

Такая конструкция ворот гаража удобна в использовании и практически не требует мета для установки. Но, у ворот рольставней есть и серьезные недостатки – их легко взломать.

Принцип работы прост – роликовый механизм и система тросов поднимает и опускает металлическую штору ворот. Это металлические жалюзи для гаража, которые могут комплектоваться множеством удобных дополнительных элементов.

Основная комплектация рольставней для гаража:

• полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
• вертикальные металлические направляющие для движения полотна;
• вал, на который наматываются ламели – устанавливается над проемом ворот;
• вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
• электрический или механический привод для подъема и опускания ворот;
• запорные ригельные крепления или автоматическая запорная система.

При установке автоматики обязательно в комплекте должен быть рычаг разблокировки ворот. Когда нет электричества, можно открыть роллеты простым нажатием на ручку.

Дополнительная комплектация

Для комфорта пользования гаражными воротами роллетами можно приобрести и дополнительные удобные аксессуары:

• пульт дистанционного управления;
• автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
• дополнительное уплотнение короба для шумо- и теплоизоляции гаража.

Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

• материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
• способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

• степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
• метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

• тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
• тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
• тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

• накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

• встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
• комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.

Рольставни – преимущества и недостатки

Такую конструкцию выгодно и удобно устанавливать в гаражах, которые расположены на охраняемой территории.

Преимуществ у рольставней много:

• удобная автоматика;
• легкое открытие ворот при помощи дистанционного управления;
• практически не требуют места, подходят для гаражей с ограниченной площадью;
• конструкция легкая и не несет нагрузки на стены;
• рольставни можно устанавливать в гаражах из любых материалов;
• поврежденные ламели легко заменить без больших затрат на ремонт;
• гарантия на ворота – от 10 лет, зависит от компании производителя. Китайцы гарантий не предоставляют;
• можно установить базовый недорогой комплект своими руками. Стоимость установки обычно 20 процентов от цены ворот;
• дополнительное утепление роллет помогает выполнить и полную герметичность.

Вариантов декора таких ворот для гаража много, можно выбрать эффектную и красивую отделку под дерево, ткань, с красивыми рисунками и надписями.

Недостатков у рольставней тоже много:

• взломать такие ворота – пара пустяков, обязательно нужна охранная сигнализация;
• алюминиевые роллеты легко повредить, а стальные стоят недешево;
• если покупать стандартную комплектацию, без утепления, то сохранять тепло такие ворота не будут, а утеплить их самостоятельно по полотну невозможно;
• автоматика ломается – починка стоит дорого.

Если решили устанавливать ворота рольставни на гараже своими руками и сэкономить до 50 процентов от стоимости, то предлагаем подробную инструкцию по монтажу.

Поэтапный монтаж рольставней на ворота гаража

При покупке рольставней надо учитывать, что такие гаражные ворота подходят для стандартных гаражей. Норматив – алюминиевые конструкции устанавливаются на площадь ворот до 14 квадратов, стальные – не больше 49 квадратов.

Для установки необходим стандартный набор инструментов – шуруповерт, дрель, уровень, перфоратор, молоток и плоскогубцы. Герметизация стыков проводится акриловыми или силиконовыми герметиками, по периметру коробки, при установке в проеме герметизируем монтажной пеной.

Приобретая гаражные ворота такой конструкции, важно правильно высчитать необходимые размеры. По проему ворот ширина и высота готовых рольставней не должны быть меньше, чем пять миллиметров. Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню.

Последовательность монтажа:

• обязательно выравниваем цементом проем гаража, убираем все неровности, сколы, штукатурим трещины;
• проверяем проем по уровню, где необходимо, устанавливаем резиновые выравнивающие прокладки;
• выставляем направляющие. Для этого на металлических боковых направляющих сверлим отверстия для креплений (шаг 50 см). Диаметр крепежа 8 миллиметров.

Важно. Просверливая отверстия для крепежа, от краев направляющей надо отступить 10 сантиметров.

• в верхней части направляющего каркаса просверливаем отверстия для заглушек (диаметр 11,8 см);
• собираем каркас ворот – для этого в проеме по уровню фиксируем метки для крепежа коробки (диаметр 8 мм).

Важно. Если устанавливаем автоматику, то сразу надо сделать еще одно отверстие для подключения электропривода.

• до подвеса короба, в который скручивается роллета, сверлим в нем отверстия для крепежа крышки. Лучше разметить, приложив крышку и просверлить сразу и крышку, и короб (диаметр крепежа крышки 4,2 мм);
• на короб монтируем боковые шины, по которым движется полотно ворот;
• теперь выставляем по уровню каркас в проеме ворот и наносим отметки – где будем сверлить в стене отверстие для крепежа, не забываем про шнур автоматики;
• теперь в проеме необходимо просверлить отверстия для креплений и установить на герметик дюбеля. Крепим защитную пружину привода;
• отверстие для механического привода, в зависимости от выбранной модели ворот – от 12 до 16 мм;
• теперь можно закреплять каркас ворот в проеме.

Важно. Несколько раз проверьте горизонталь и вертикаль, чтобы не было перекоса каркаса.

Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу.

Затягиваем крепление каркаса поочередно, проверяя уровнем горизонталь и вертикаль. После установки каркаса можно монтировать автоматику и крепить подъемный механизм и полотно ворот.

Чтобы правильно установить роллеты в гараже своими руками, посмотрите видео, так процесс более понятен.

Это очередное видео из серии «своими руками». И сегодня мы будем устанавливать роллеты с электроприводом для гаража. На замену старых тяжелых железных ворот, придут вот такие симпатичные роллетные ворота.

Для начала я закреплю внутри металлического гаража две профильные трубы. К этим трубам будут крепиться направляющий роллет и короб. В данном примере короб будет монтироваться внутри гаража. Профильная труба должна быть установлена идеально по уровню. А вот и вторая профильная труба, которая установлена с другой стороны.

Из чего состоят роллетные ворота?

Рассмотрим состав роллетных ворот. Это непосредственно короб с крышкой, роллетное полотно и две направляющие. Кроме того, в комплекте будет вот такой блок для дистанционного открывания ворот, пружины для крепления полотна к валу и декоративные пластиковые колпачки, которые закроют отверстия в местах крепления направляющих роллет.

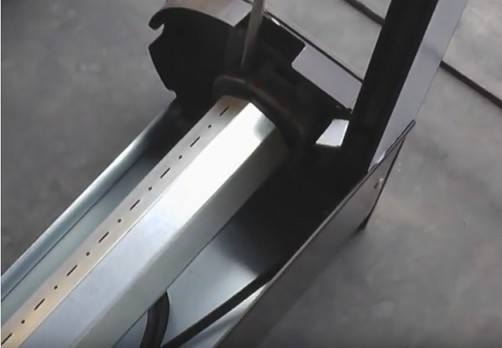

Снимаем крышку короба и осмотрим конструкцию. Внутри мы видим вал с кольцами, на которые будут наматываться роллетное полотно. Внутри вала находится электродвигатель, от которого отходит вот такой провод.

Установка ворот

Привод этих роллет дооборудован устройством для аварийного открывания/закрывания роллет при отсутствии электричества. Распакуем и осмотрим направляющие. Особенности этих направляющих – на их концах уже загнуты края для лучшего скольжения полотна. Теперь вставляем направляющее в соответствующие выступы на коробе. В других конструкциях здесь может присутствовать дополнительная пластиковая направляющая.

То же самое сделаем и с другой стороны. Загиб на направляющих должен смотреть в сторону вала. Поднимаем короб с направляющими и просто приставляем к рамке ворот. На этом этапе важно убедиться, что направляющие установлены строго вертикально, а короб строго горизонтален. Для этого воспользуемся обычным уровнем. Далее произведем разметку для крепежа направляющих.

На левой направляющей отмечаю карандашом места под сверления ближе к левой стороне. Нижнее и верхнее отверстие я сделаю на расстоянии около 15 сантиметров от края. Для одной направляющей у меня будет 4 крепежных отверстия. Я буду крепить направляющие на саморезы с прессшайбой. Перед сверлением отверстий еще раз проверим уровень. Сначала я использую сверло диаметром с толщину самореза. Просверлю обе стенки направляющего. Теперь используя сверло диаметром 1,8 миллиметров, рассверливаю только переднюю стенку направляющей. Через него будет вставляться саморез, а затем отверстие будет закрыто декоративным колпачком. Закручиваю саморез с прессшайбой.

Сверление необходимо повторить для всех размеченных мест. Иногда удобно подготовить отверстия для направляющих до установки короба. Кроме того, саморезом необходимо закрепить и сам корпус короба с левой и с правой стороны.

Теперь можно удалить защитную пленку с направляющих и вставить и вставить в отверстия декоративные колпачки.

С торца короба просверлим отверстие для вывода кабеля электродвигателя наружу. Равномерно распределим кольца по длине вала.

На следующем этапе необходимо аккуратно завести роллетное полотно через вал в направляющие. Полотно заводится начиная с нижней полосы. Это довольно трудоемкая операция и здесь желательно наличие помощника. Далее на верхний край полотна надеваются тяговые пружины. У них специальные крепления, поэтому надеваются они только в одном положении.

Пружины также необходимо распределить по полотну равномерно. Теперь фиксируем края пружины в отверстия для перфорации на валу. Выполняется это вот таким образом. Аккуратно закрепим каждую пружину.

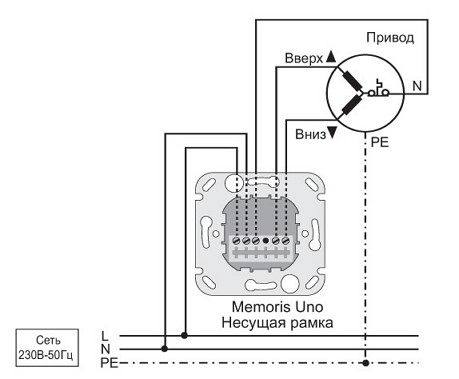

Теперь можем проверить работу электропривода роллет. От электропривода идут 4 провода. Желто-зеленый провод – это заземление. А комбинация проводов синий, коричневый и сине-черный заставят двигатель вращаться в ту или иную сторону.

Таким образом, при подключении к этим контактам, роллетное полотно будет опускаться или подниматься. В наших роллетах присутствует блок дистанционного управления. Рассмотрим его состав. Внутри находится коробка с платой, крепежные и изоляционные элементы. Антенна блока выполнена в виде гибкого провода. Для уверенного приема его необходимо вывести за пределы коробки и выровнять. Электрическая плата имеет клемники, через которые будет осуществляться подключение. Внутри коробки с блоком дистанционного управления имеется подробная инструкция по подключению. В ней доступно рассмотрены все варианты подключения.

Для работы блока дистанционного управления нужен как минимум один пульт. Вот как он может выглядеть.

Чтобы привязать новый пульт к этому блоку управления, необходимо занести его в память этого устройства. Для этого есть кнопка со значком «Р». Длительное нажатие на эту кнопку переводит устройство в режим записи нового пульта.

После нажатия загорится сигнальный светодиод. В этот момент необходимо нажать на кнопку на пульте. Данный пульт вносится в память и теперь с него можно управлять работой роллет.

На последнем этапе необходимо отрегулировать конечное положение полотна. Для этого производится регулировка концевых выключателей верхнего и нижнего положения. Обычным шестигранником прокручиваются регулировочные винты. Стрелка с плюсом увеличивает продолжительность вращения, а стрелка с минусом уменьшает продолжительность вращения в ту, или иную сторону. Регулировка производится при включенном электродвигателе. Нижнее положение регулируется до касания с полом, а в верхнем положении рекомендуется составлять полторы полоски полотна.

Это все основные операции по монтажу роллетных ворот и в этом нет ничего сложного.

Все права на видео принадлежат: DoHow

Намереваясь установить защитную конструкцию на ворота дома или гаража, рекомендуем обратить внимание на роллетные гаражные ворота, которые по некоторым параметрам и эксплуатационным качествам превосходят аналогичные системы. Вас приятно удивит несложное устройство и принцип действия защитных ворот, а также возможность собственноручного монтажа.

Роллетные системы – устройство и принцип действия

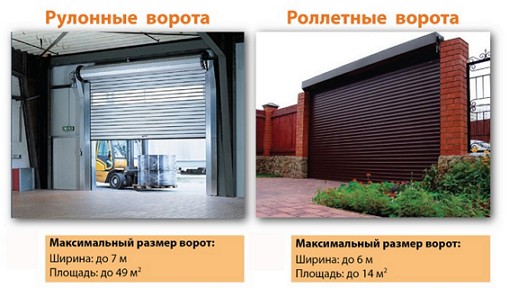

Первое, что привлекает в конструкциях рулонных ворот или ворот роллетных, это компактность и оригинальность системы – защитные роллеты поднимаются к потолку гаража или сооружения и прячутся в специальном коробе.

Причем, заметьте, совершенно не перегружая пространство возле гаража или въездных ворот в дом, что позволяет производить установку ворот, где нужно экономить на территории.

Естественно, это расширяет сферу использования и применения автоматических рулонных ворот. Тем более, что устройство роллетных ворот и принцип действия моделей идентичен.

Утрированно и укрупненно, алгоритм устройства ворот роллетных следующий.

Роллетное полотно, собранное из алюминиевых ламелей, расположенных горизонтально, движется по направляющим с помощью тяговых пружин. Для закрытия проема ворот, полотно разворачивается с помощью ручного или автоматического привода и в крайней точке фиксируется запирающим устройством.

Кроме роллетного полотна в процессе функционирования системы задействованы:

• привод
• боковые направляющие
• короб или кожух для скрытия полотна
• крепежные и соединительные элементы системы.

Однако, при кажущейся простоте устройства не стоить забывать об сложностях монтажа роллетных ворот, который зависит от месторасположения и крепления короба для роллетного полотна.

cпособы установки и монтажа

Ворота роллетные и автоматические рулонные ворота можно установить следующими способами:

• накладной монтаж короба
• встраиваемый в стену
• притолочный.

Накладной монтаж считают наиболее простым и доступным для собственноручного исполнения. Он заключается в креплении над гаражным дверным проемом вала (снаружи или изнутри) и направляющих, обеспечивающих перемещение полотна.

Внутренний (встраиваемый в стену) монтаж можно считать универсальным, обеспечивающим установку в любую геометрию проемов, не изменяя и не искажая архитектурный вид здания. Детали конструкции ворот в этом случае хорошо защищены от осадков.

Притолочный способ монтажа можно отнести к декоративному оформлению гаража или ворот, потому что при данном способе создается новая притолока, размещаемая на 40 см ниже основной.

Полезные советы

Полезность выбора способа установки короба определяет рисунок фасада дома или сооружения. Накладной наружный монтаж предпочтителен для домов, оборудованных рольставнями с наружным крепление коробов. Накладная роллетная система будет в теме. Защитные роллеты встраиваемые в стену это оптимальный вариант, правда, для монтажа направляющих потребуется создание дополнительных стеновых ниш.

Установка накладных роллетных ворот своими руками

Расскажем и покажем поэтапный собственноручный монтаж и установку роллетных ворот гаражных ворот на примере системы Hormann RollMatic , состоящей из короба с валом, двух направляющих, электропривода и дистанционного пульта управления.

Этапы установки

Подготовительные работы

Снимаем старые воротные гаражные двери.

Производим установку профильных труб для последующего крепления направляющих системы.

Распаковываем и подготавливаем роллетное полотно и направляющие.

Вставляем направляющие в базы короба для примеривания размещения по месту.

Разметка ворот под короб с октогональным валом

Приставляем короб с валом к существующей рамке ворот и выставляем по уровню вертикальность и горизонтальность положения.

Делаем разметку для монтажа и крепежа направляющих.

Монтаж короба и направляющих

Сверлим сверлом меньшего диаметра отверстия в направляющих и стенке.

Рассверливаем направляющую большим сверлом.

В полученное отверстие устанавливаем и закручиваем саморезы и закрываем прессшайбой.

Закрепляем корпус короба по месту слева и справа.

Удаляем защитную пленку с направляющих.

В торцах короба просверливаем отверстие для вывода кабеля электропривода.

Подвешивание полотна

Распределяем дистанционные кольца держатели по длине вала короба.

Поднимаем и заводим роллетное полотно с нижней полосы на крюки держателя.

На верхний край полотна надеваем тяговые пружины и их также равномерно распределяем.

Края пружин тяговых фиксируем в посадочные отверстия на валу.

Проверяем работу электропривода роллетных ворот.

Подключение проводов электропривода и дистанционного пульта

Подключение проводов электропривода по маркировке и цвету, согласно схеме прилагаемой производителем.

Подключаем блок дистанционного управления через клеммные отверстия согласно инструкции.

Привязываем и кодируем данные блока дистанционного управления пульта в память.

Подтягиваем шестигранником регулировочные винты для установки конечное положение полотна.

Полезные советы, как произвести установку роллетных ворот своими руками, показаны в видео.
