Что такое метки, их назначение и как их выставить на Chevrolet Niva

Нива Шевроле из семейства внедорожников комплектуется цепной передачей в механизме ГРМ. Эксплуатационные свойства цепи гораздо больше, нежели ременной передачи. Цепь обладает также лучшими техническими показателями, что влияет на передаточный момент. Если ослабление ремня приводит к проскальзыванию зубьев шкивов, то ослабленная цепь такого не допускает. Но с эксплуатацией автомобиля, цепь газораспределения также имеет свойство изнашиваться, растягиваться, лопаться и приходить в негодность, что требует ее замены. На этапе замены цепи важно произвести установку соблюдая метки. Что такое метки, их назначение и как их выставить на ВАЗ-2123 расскажет данная статья.

Что такое метки и их назначение в механизме Шнивы

Метки в системе ГРМ на авто Нива Шевроле — это специальные виды насечек и отверстий, которые располагаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.

Метки на шкиве коленвала

Выставление цепи по меткам производится для того, чтобы она лучше фиксировалась и придерживала сам механизм газораспределения. Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и впоследствии приведет к их скорейшему износу. Поэтому важно каждый раз при замене цепи или деталей газораспределительного механизма устанавливать их с соблюдением меток. Возможно нарушение работы системы ГРМ при ослаблении натяжения цепи или ее растяжке. Чтобы правильно выставить механизм ГРМ по специальным меткам, рассмотрим порядок установки фаз газораспределителя на ВАЗ-2123.

Метка на распределительном валу

Установка фаз механизма газораспределения по специальным меткам

Итак, установка фаз в системе ГРМ по специальным отметкам на автомобиле Нива Шевроле включает следующую последовательность действий:

1. Первоначально убеждаемся в наличии необходимого инструмента: отвертка и гаечные ключи на «8» «13» и «10». Также понадобится специальный инструмент, которым необходимо будет проворачивать коленвал.
2. Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с помощью ручника. Под колеса можно подложить башмаки.
3. Открываем капот на Ниве Шевроле и извлекаем следующие элементы: — снимается вентилятор; — отвинчиваются крепления радиатора и отводится он в сторону. Снимать патрубки и сливать жидкость нет необходимости; — извлекается патрубок воздуховода.
4. Добравшись до крышки клапанов, необходимо отвинтить ее крепления и осторожно извлечь, чтобы не допустить попадания внутрь грязи и прочих предметов.
После проведения ремонтных работ рекомндуется заменить прокладку крышки.
5. После того как крышка была снята, наблюдается следующий вид, изображенный на фото ниже.

Под крышкой клапанов двигателя

6. Приступаем к выставлению фаз по меткам. Для этого вращается шкив коленвала и совмещаются метки на шестеренке распределительного вала с меткой на конструкции подшипников. Когда цепь имеет правильное расположение, то метки на шестерне коленвала Нивы Шевроле совпадают с насечкой на крышке цепи приводного механизма распредвала. Эта насечка имеет продолговатую риску. В таком случае нет необходимости продолжения регулирования и установка фаз механизма ГР. Когда метки не совпадают, то следует продолжить установку фаз и их регулирование. Для этого продолжаем работы:
7. Разгибаются специальные крылья стопорной шайбы. Выкручивается крепежный болт ключом на «13», который закрепляет звездочку распредвала.
8. Теперь устанавливаем автомобиль в режим первой передачи на КПП. Это необходимо для того, чтобы при откручивании болта крепления шестерни коленвала не было его прокручиваний. Разгибаются крылья стопорной шайбы и отвинчивается болт крепления звездочки.Вынимается болт вместе со стопорной шайбой.

Важно! При откручивании болта необходимо контролировать его положение, потому как он ничем не фиксируется и может свободно упасть в поддон двигателя. Рекомендуется при ослаблении затяжки осуществлять откручивание рукой или ключом с глубокой головкой.

9. Проводится демонтаж натяжителя цепи. Как правильно его извлечь, можно узнать в статьях о гидронатяжителе цепи автомобиля Нива Шевроле. Возможно обойтись и без снятия натяжителя цепи, но для этого необходимо иметь соответствующие навыки. Если решено не извлекать натяжитель, то необходимо отжать плунжер натяжителя с помощью отвертки.
10. Приступаем к снятию звездочки коленвала вместе с цепью. Для этого вручную необходимо потянуть ее на себя около 5-10 см.
11. Изменяется расположение цепи на зубьях. Оптимальным вариантом считается перемещение с шагом в один зуб.
12. Устанавливается звездочка на фланец распредвала вместе с цепью. Когда изменяется расположение цепи на звездочке, то отверстия в ней, соответственно, не будут совпадать с установочным штифтом. Для этого проворачивается коленчатый вал в требуемую сторону, пока не будет совпадения отверстия и выемки (штифта).
13. Далее устанавливается крепежный болт со стопорной шайбой и наживляется. Пока затягивать до упора болт не нужно.
14. Проворачивается коленчатый вал с помощью специального ключа. Делается два оборота и производится проверка расположения меток, как в первый раз.
15. Если же метки теперь имеют совпадение, то процесс регулирования можно считать успешным. Затягиваются до упора болты крепления звездочек коленвала и распредвала автомобиля Нива Шевроле.
16. В случае несовпадения осуществляются повторные действия.
17. Осуществляется полная сборка извлеченных деталей в последовательности обратной снятию.

При сборке не забудьте о замене прокладки на крышке!

Проведенная работа не требует много времени, но является залогом успешной работы деталей механизма газораспределения автомобиля Нива Шевроле. Делая вывод, хочется отметить важность выставления цепи ГРМ по специальным меткам. Если вы по какой-либо причине забыли выставить шкивы по меткам, то лучше не запускать этот процесс и произвести повторную регулировку. Это продлит срок службы системы ГРМ и всех ее составных элементов.

Для натяжения и регулировки цепи устанавливается натяжитель цепи Нива Шевроле. Без этой детали невозможна нормальная работа двигателя. Во время работы автомобиля в нем происходит изнашивание трущихся друг о друга деталей, что так же приводит к растягиванию ГРМ, что вполне естественно, по этой причине в авто предусмотрен гидронатяжитель.

Данная деталь расположена с пассажирской стороны в подкапотном пространстве на двигателе под патрубками системы охлаждения.

В случае большого растяжения его необходимо заменить на новый, для этого нужно провести следующий порядок действий:

Ремонту старый гидронатяжитель цепи Нива Шевроле не подлежит поэтому его придется менять на новый.

Сборка

Чтобы произвести обратную сборку проделываем следующие действия:

1. Берем новую деталь, и останавливаем на свое место
2. Берем два болта и прикручиваем устройство к двигателю
3. Присоединяем трубку по которой происходит подача жидкости

Ближе к ста тысячам пробега, даже если будут отсутствовать посторонние шумы в районе двигателя, то в любом случае деталь нужно проверить на наличие растяжения и повреждений.

Содержание статьи

1. Цепь ГРМ
2. Успокоитель
3. Итог
4. Что нужно для работ?

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

1. Берем болт крепления и устанавливаем на башмак
2. Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
3. Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
4. Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

1. Вначале на шестерню коленчатого вала
2. После этого на масляный насос
3. И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле. Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей.

Регулировка по меткам производится в несколько этапов:

1. Подготавливается весь необходимый инструмент
2. Автомобиль устанавливается на яму
3. Отключается вентилятор и откручивается крепление радиатора
4. Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

1. Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
2. Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
3. Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
4. Демонтируем натяжитель.
5. Тянем цепь на себя и снимаем со звездочки
6. Что бы произвести ее регулировку перемещаем ее на один зуб
7. Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
8. Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
9. Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя.

Успокоитель

Еще одним немаловажным элементом в этой системе является успокоитель цепи Нива Шевроле, который предотвращает появления эффекта резонанса. Данная система состоит из следующих элементов:

Успокоитель находится внутри головки блока с передней стороны и крепится к ней при помощи двух болтов. В случае если он повредился или износился то появляются колебания, которые могут привести к тому что перескочит цепь и тем самым повредит мотор.

Замена

Для замены понадобится торцевой ключ на десять и отвертка. Когда инструмент готов, проделываем следующие этапы:

Приобретать новый элемент необходимо именно такой же который стоял ранее, так как в моделях которые выпускались раньше может стоять успокоитель другой формы.

Итог

Подводя итого всему выше написанному можно сделать вывод что для проведения данных работ не нужно обладать особыми знаниями и иметь специальный инструмент, поэтому при необходимости следуя всем вышеперечисленным инструкциям все работы можно проделать самостоятельно.

Данная деталь

Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.

Критерием для замены может служить и проверка фаз. Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.

Из-за увеличения шага между звеньями цепи двигатель на холостом ходу будет работать неровно даже при исправном зажигании и нормальной компрессии.

Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.

Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.

Что нужно для работ?

Внутреннее строение натяжителя

Цепь на Нива Шевроле изнашивает механизм ГРМ сильнее, чем ремень, поэтому придется заменить и звездочки. Старые шестерни будут неравномерно изнашивать новую цепь, что приведет к проскакиванию и разрыву. Конечно, это тяжелый механический труд. Но замена цепи проводится достаточно редко, поэтому можно заодно поменять сальники и прокладки, а также все сопутствующие изношенные детали.

В первую очередь необходимо приобрести новую цепь газораспределительного механизма (ГРМ) для Нива Шевроле. Чтобы убедиться в ее качестве, положите деталь плашмя и подержите на весу. Если концы провиснут больше чем на 1 см или провисание будет неодинаковым, от покупки лучше отказаться – скорее всего, цепь уже поработала.

Порядок действий в случае замены цепи ГРМ следующий:

• авто необходимо загнать на эстакаду или яму, при этом поставить на ручной тормоз, а под колеса положить башмаки или установить иные подпорки;
• слить тосол и снять вентилятор с радиатором охлаждения;
• отсоединить трос акселератора и снять патрубок воздуховода к фильтру;
• ослабить ремень и болты крепления генератора, после чего аккуратно снять крышку клапанов;
• заменить старый сальник коленвала на новый.

Саму цепь необходимо предварительно смазать машинным маслом, после чего приступать к установке. Устанавливать цепь на шестерни нужно в необходимой последовательности, как уже сказано выше, соблюдая метки и натягивая ее при этом от звездочки к звездочке. Сперва установка происходит на шестерне коленчатого вала, после – маслонасоса и распределительного вала.

После того как такая последовательность соблюдена, гидронатяжители устанавливаются на место и на шестернях закручиваются болты. Крышку ГРМ, предварительно смазанную герметиком, устанавливают на место, а после установки шкива закручивают болты крепления.

Далее ставятся на место ролики ремня и помпа, которую также следует перед установкой смазать герметиком. Затем нужно включить четвертую передачу и затянуть до упора гайку шкива. После этого в обратной последовательности на место устанавливаются все патрубки, радиатор с вентилятором, которые крепятся болтами. После нужно на пару минут включить двигатель, чтобы послушать, как изменился звук его работы, и, если все нормально, возвращаются на место пыльник и защита.

Со временем детали на автомобилях изнашиваются и приходят в негодность. Цепь ГРМ в Шевроле Ниве не является исключением. Цепь хоть и имеет больший ресурс работы по сравнению с ремнем, но наступает время, когда ее необходимо заменить. Если ремень просто рвется, когда отслуживает свое, то с цепью дело обстоит сложнее. С течением времени, цепи имеют способность к растяжению, конечно, оно незаметно на малом пробеге автомобиля, но намотав на счетчике более ста тысяч километров, можно сравнить и ощутить весомую разницу растяжки. Поэтому всякая деталь имеет свой срок службы, который зависит не только от времени, но и от качества вождения автомобиля.

Точной рекомендации по определению растяжения цепи ГРМ в автомобиле нет. Чтобы узнать, насколько она растянулась, и пора ли ее менять, необходимо разбирать двигатель. А разобрать двигатель, чтобы проверить растяжение довольно-таки непросто и затруднительно. Поэтому определить растяжение можно по слуху, когда слышится из-под капота звук звонкого шелеста. Этот звук напоминает работу дизельного двигателя, поэтому его услышать несложно. К тому же необходимо следить за километражем, если счетчик показывает пробег около 100 тысяч, то это точно свидетельствует об износе цепи.

Необходима замена не только цепи ГРМ. Поскольку механизм ГРМ на Шевроле Нива зачастую принимает большие нагрузки, чего не скажешь об автомобилях с наличием ремня, то изнашиванию подвергаются еще и шестерни, сальники и прокладки. Ведь если заменить только цепь, то использование старых шестеренок приведут к ее выеданию, что может способствовать ее разрыву во время движения машины. Поэтому нужно менять все детали механизма ГРМ в Ниве на новые, только это будет способствовать гарантированию качества и продолжительной работы. Плюс ко всему разбирать полдвигателя, чтобы заменить одну деталь, это нерациональное использование времени и денег.

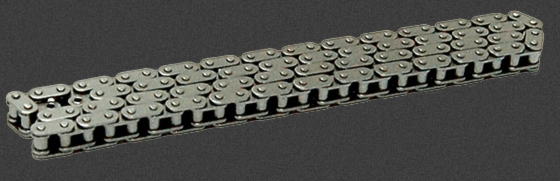

цепь ГРМ авто

Замена износившихся деталей механизма ГРМ

Замена ремня в автомобилях с ременной передачей, производится гораздо проще, нежели это сделать в двигателе Нивы Шевроле с цепной передачей. Для начала нужно установить авто на эстакаду или смотровую яму. На яме машина фиксируется ручным тормозом, а под все колеса подлаживаются подпорки. Снимается вентилятор и радиатор охлаждения, предварительно слив тосол. Отсоединяется трос акселератора от крышки клапанов и патрубок воздуховода, идущий к воздушному фильтру.

Теперь необходимо произвести ослабление ремня генератора. Чтобы это сделать, нужно извлечь датчик коленчатого вала и ослабить болт, который крепит генератор. Ослабив болт, нужно сдвинуть генератор и ослабить натяжение ремня. Откручиваем болты крепления водяного насоса и снимаем его, предварительно сняв с него ремень. Освободив натяжной и обходной ролики ремня, можно их открутить и извлечь. Следующий шаг – снятие крышки клапанов. Необходимо предварительно поснимать все патрубки, которые могут помешать ее снятию. Головку цилиндров лучше накрыть материей, чтобы не допустить попадания внутрь мелких частиц или грязи.

Чтобы обеспечить удобство по ремонтным работам, нужно снять пыльник и защиту двигателя Нивы Шевроле. Это удобство позволит ослабить болты крепления крышки ГРМ и открутить их. Крышка механизма снимается и извлекается шестерня распредвала, предварительно открутив ее болт крепления. Провести демонтаж гидронатяжителя можно следующим путем: снять масляную трубу и отвинтить два болта крепления, с последующим извлечением натяжителя вместе с башмаком. Теперь можно извлечь все шестерни (коленчатого вала, распредвала и масляного насоса) вместе с цепью. Необходимо установить новый сальник, который расположен на крышке ГРМ.

Установка новых деталей

Производится замена старого сальника коленчатого вала на новый. Для этого предварительно подготавливается для него место, путем зачистки. Перед установкой нового сальника, его следует смазать маслом и поставить на подготовленное место с помощью оправки.

С помощью молотка, устанавливается болт крепления на башмаке. Движения молотком должны мыть легкими, чтобы не повредить детали. После того как башмак установлен, необходимо провести проверку, чтобы не было подвижности башмака на оси, и завинтить болт на место. Установка новых шестерней должна строго совпадать с метками. Установите фиксатор, если он не садится на место, можно слегка поработать напильником. Но не переусердствуйте, фиксатор должен заходить в паз плотно и загибаться под прямым углом.

Цепь необходимо смазать моторным маслом и надевать на шестерни в следующей последовательности, натягивая ее от звездочки к звездочке:

1. Шестерня коленчатого вала;
2. Маслонасоса;
3. Распределительного вала.

Метка на шкиве распредвала

Следует также соблюдать расположение валов по меткам. Устанавливается натяжитель на место и проверяется повторно, совпадают ли метки с натяжением цепи. Проверку завершите завинчиванием болтов на шестернях. Установленную прокладку на крышке ГРМ дополнительно рекомендуется смазать герметиком и установить ее на свое место. Теперь переходим к установке шкива и затягиванию болтов, фиксирующих крышку.

Устанавливаются оба ролика ремня на место и затягиваются ключом. Помпа ставится на место, предварительно смазывая ее герметиком. Включается четвертая передача, и до упора затягивается гайка шкива. Теперь возвращаются все патрубки, шланги, разъемы на место и устанавливается радиатор и вентилятор. В расширительный бачок заливается тосол до уровня и производится запуск двигателя авто. Проверяем звук работы двигателя в течение двух минут. Убеждаемся, что Нива работает, возвращаем на место пыльник и защиту.
Сделав замену цепи ГРМ и износившихся деталей механизма, можно с уверенностью сказать, что сложного ничего нет, необходимо лишь соблюдать последовательность выполнения ремонта.
